Mikromodulový zosilňovač C-band erbiom dopovaný vláknový zosilňovač

Obsah

1. Zavedenie Mikromodulový zosilňovač C-band erbiom dopovaný vláknový zosilňovač

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platba

9. Dodacia lehota

10. Prevádzkové kroky

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

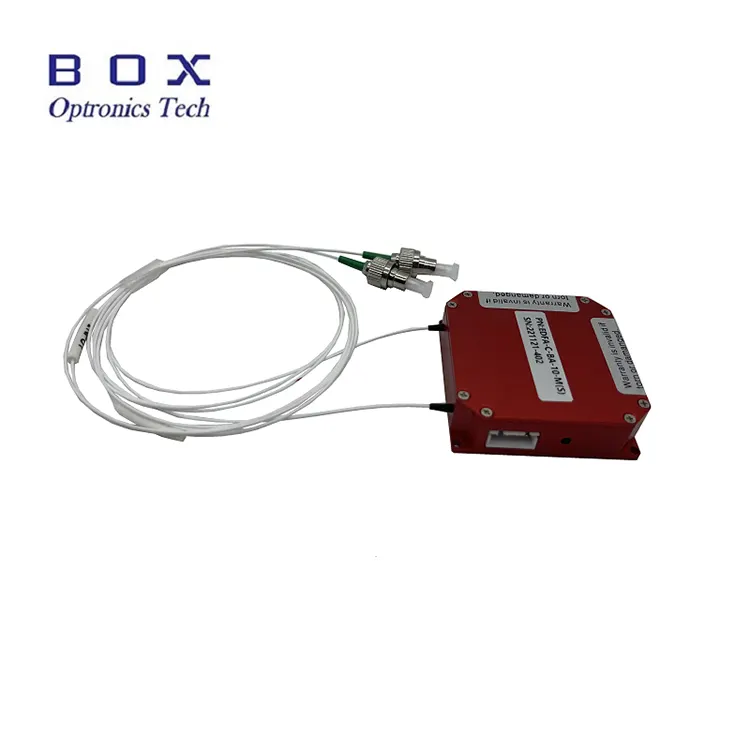

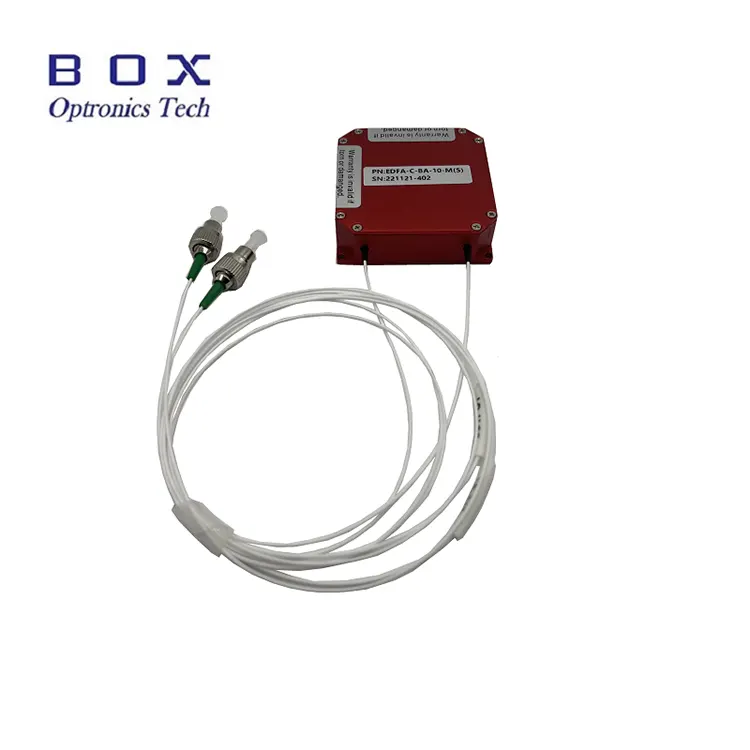

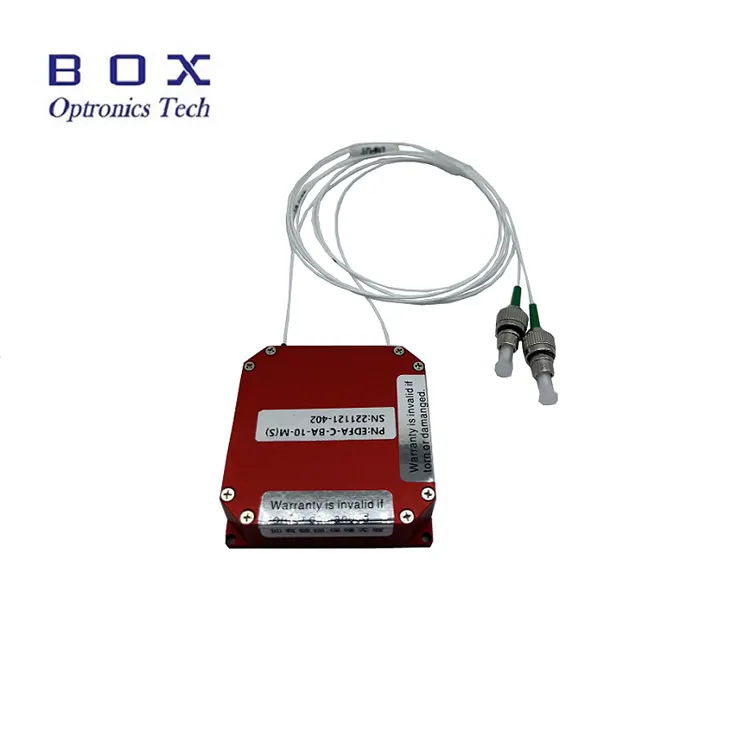

Predstavenie produktu

Mikromodulový C-pásmový posilňovač vlákien dopovaný erbiom Zosilňovače sú určené pre aplikácie v obmedzených priestoroch. Rozmery sú 50 (Š) × 50 (H) × 15 (V) mm alebo 45 (Š) × 65 (H) × 10 (V) mm voliteľné. Môžu byť používa sa na výkonové zosilnenie laserových signálov v C-pásme 1530~1565nm rozsah vlnových dĺžok. Vyznačujú sa vysokým výkonom 10/13/17/20/23 dBm a nízkou hlučnosťou. A komunikačný sériový port a napájací kábel sú k dispozícii pre prevádzku PC. Kedy pomocou týchto modulov sa uistite, že je koniec vlákna čistý, dávajte pozor na laser vstupné obmedzenia a vykonajte potrebné laserové bezpečnostné opatrenia.

Produkt Špecifikácie

Produkt Vlastnosti

● Široký rozsah vlnových dĺžok - 1530 ~ 1565 nm;

● Subminiatúrne dizajn;

● Nízka hlučnosť <5dB;

● Režim ovládania RS232/ TTL.

Produkt Aplikácie

● Optické vláknová komunikácia;

● Optické vláknový snímač;

● Vláknina laser.

Produkt Podrobnosti

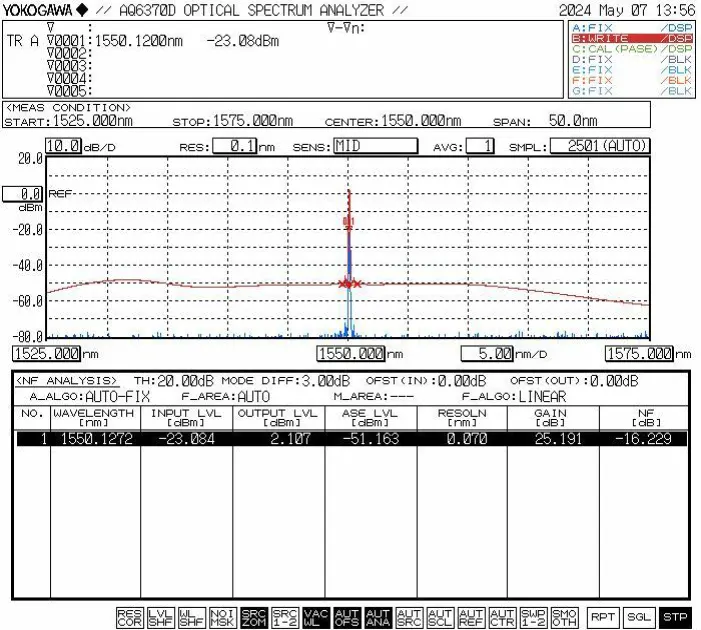

● Typická charakteristická krivka

● Definícia komunikačných pinov (zľava doprava: 1 až 4):

Komunikačná úroveň vyhovuje štandardom TTL. TTL-RS232 pre pripojenie k počítaču je potrebná konverzia úrovne.

Informácie o objednávke

napr.: EDFA-BA-C-23-SM-MIC

(Informácie o objednávke: Mikromodul C-pásmo dopovaný erbiom Fibre Booster Amplifier, 23dBvýkon, s vláknom SMF-28, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak sú nejaké na sklade, bude to rýchlejšie odoslané.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Kroky

Krok 1. Vybalenie a montáž

Pred montážou skontrolujte, či je všetko príslušenstvo kompletné.

Krok 2. Pripojenie napájacieho zdroja a vlákna Patch Cords

Pripojte napájací zdroj; pripojte signálne svetlo na vstup

Krok 3. Zapnutie zosilňovača

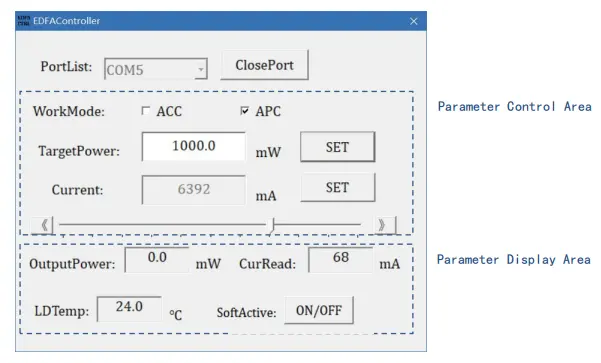

Zapnite napájanie zosilňovača. Poznámka: Prevádzkový prúd a zosilnenie hodnoty sú parametre nastavené hostiteľským počítačom pri poslednom vypnutí a možno v prípade potreby upraviť pomocou softvéru. Je prísne zakázané pripájať alebo počas prevádzky lasera odpojte vláknové konektory.

Setp4.Shutdown

Po použití odpojte napájací kábel.

Poznámky k prevádzke a Údržba

● Nevypínajte napájanie priamo, kým je zosilňovač zapnutý prevádzkový.

● Konektory vlákien udržiavajte bez prachu, aby ste zabránili spáleniu vlákna čelná plocha konektora. Predtým vyčistite konektor vlákna papierom na šošovky bez prachu pripojenie, skontrolujte ho pomocou inšpektora koncových plôch vlákien a pripojte ho cez prírubu až po potvrdení čistoty. V opačnom prípade môže dôjsť k poškodeniu koncovej strany konektora vlákna spáliť, keď je laser zapnutý. Zaistite prevádzku bez lasera, keď spojovacie príruby a keď sa nepoužíva, nasaďte si protiprachové čiapky.

● Zariadenie udržujte v suchu a skladujte ho na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
