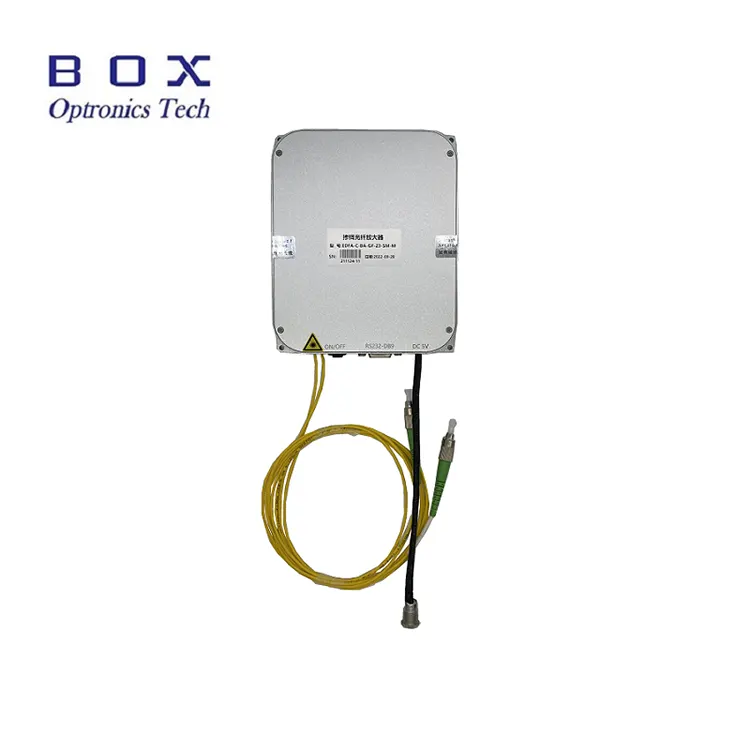

Zosilňovač vlákien dopovaný erbiom v pásme C

Obsah

1. Zavedenie Zosilňovač vlákien dopovaný erbiom v pásme C

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platba

9. Dodacia lehota

10. Prevádzkové kroky

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

C-pásmové erbiom dopované vláknové zosilňovače sú určené pre aplikácie v optickej komunikácii, optické snímanie, CATV, a laboratórny výskum. Vyznačujú sa širokým rozsahom vlnových dĺžok, vysokým výkonom a nízka hlučnosť, s prevádzkovými režimami ACC aj APC. Komunikačný sériový port a napájací kábel sú určené na prevádzku typu plug-and-play. Príkazy sú k dispozícii pre jednoduchú integráciu do zákazníckych systémov. Viacnásobný výstupný výkon k dispozícii sú nastavenia od 15 do 26 dBm, s jedným režimom a možnosti vlákien zachovávajúcich polarizáciu. V cene je zahrnutá jednoročná záruka. Kedy pomocou týchto modulov sa uistite, že je koniec vlákna čistý, dávajte pozor na laser vstupné obmedzenia a vykonajte potrebné laserové bezpečnostné opatrenia.

Produkt Špecifikácie

Vlastnosti produktu

● Široký rozsah vlnových dĺžok;

● Vysoká výstupný výkon;

● Nízka hlučnosť;

● DB9 Ženská (RS232) komunikácia pre jednoduchú integráciu.

1. Aplikácie produktov-C-pásmo Zosilňovač vlákien dopovaný erbiom

● Optické vláknová komunikácia;

● Optické vláknový snímač;

● Vláknina laser.

Produkt Podrobnosti

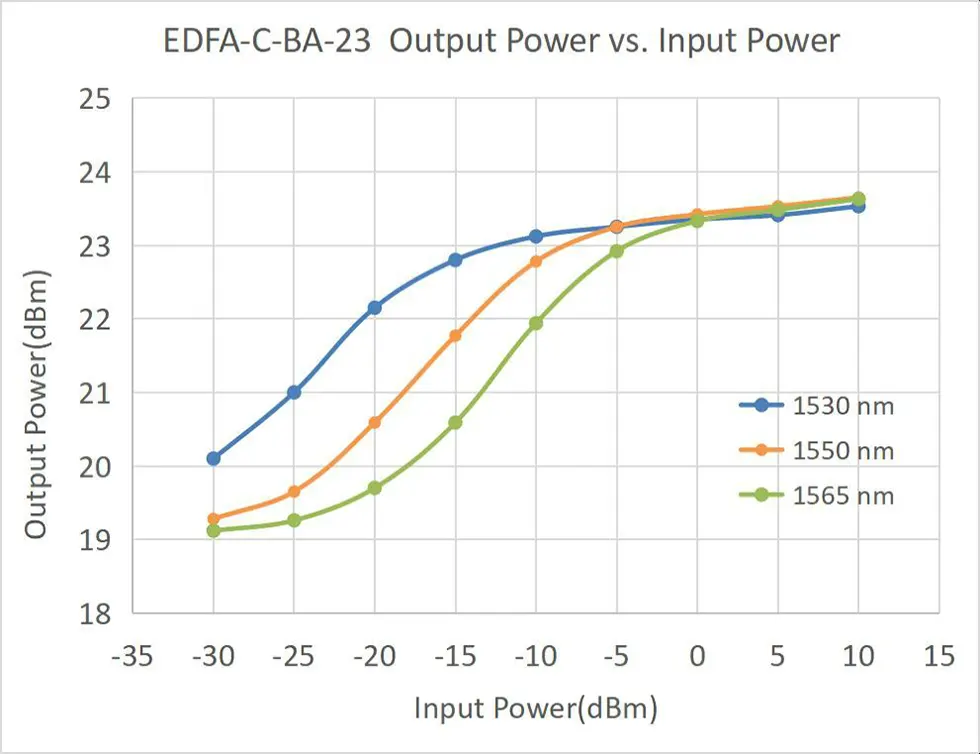

● Typická charakteristická krivka

● Štandardné príslušenstvo

Objednávanie informácie

napr.: EDFA-C-BA-23-SM-M

(Informácie o objednávke: zosilňovač Fiber Booster dopovaný erbiom v pásme C, výstupný výkon 23 dB, s vláknom SMF-28, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak sú nejaké na sklade, bude to rýchlejšie odoslané.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Kroky

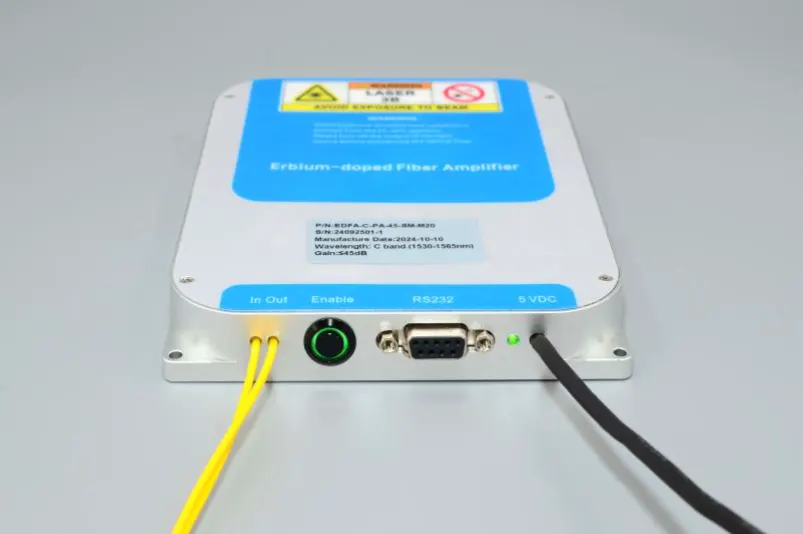

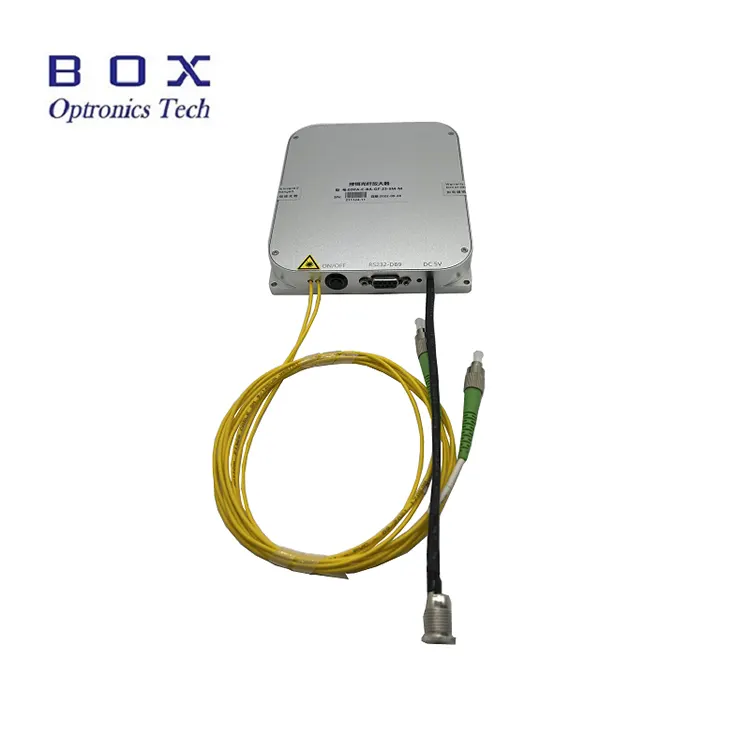

Krok 1. Vzhľad: Predná strana EDFA je postupne vybavená vstupnými a výstupnými optickými vláknami, an spínač aktivácie výstupu optického zosilnenia, komunikácia s hostiteľským počítačom rozhranie (predvolené RS232 DB9), kontrolka napájania a napájací kábel (predvolené DC 5V).

Krok 2. Napájanie: Napájanie port je predvolené napájanie DC 5,5 × 2,1 mm rozhranie a zodpovedajúci napájací adaptér DC 5V DC bude poskytnutý, keď produkt opúšťa továreň. Spôsob pripojenia medzi napájacím adaptérom a modul EDFA je znázornený na obrázku nižšie. Uistite sa, že používate originálny zodpovedajúci napájací adaptér. Použitie nevhodného napájacieho adaptéra bude spôsobiť, že EDFA nefunguje správne alebo poškodí EDFA. V tvare U Konektorová napájacia linka môže byť tiež poskytnutá používateľom na pripojenie k a spínaný zdroj, ale mal by byť navrhnutý vopred pri obstarávaní.

Krok 3. Pripojenie prepojok vlákien: Otvorte protiprachový uzáver konektora optického vlákna, skontrolujte koncovú plochu vlákna a pred pripojením inej optiky sa uistite, že nedochádza k znečisteniu a poškodeniu vláknové zariadenia alebo testovacie zariadenia. Pre výstupné vlákno vysokovýkonného EDFA modeli, na spojenie sa odporúča použiť metódu fúzneho spájania.

Setp4.Heat Dissipation:This erbiom dopovaný modul zosilňovača vlákna generuje určité množstvo tepla. The spodná plocha zosilňovača (strana bez textu) by mala byť blízko kontaktu s chladičom, rebrom odvádzajúcim teplo alebo kovovým povrchom spodnej časti šasi užívateľa. Na dosiahnutie tohto cieľa sa odporúča vhodné chladenie vzduchom dobrý efekt odvádzania tepla. Odporúčané optimálne pracovné prostredie teplota je -5 ~ +35 ℃. Keď okolitá teplota presahuje 50 ℃, zosilňovač v pohotovostnom stave sa nespustí. Pri okolitej teplote presahuje 55 ℃, zosilňovač v pracovnom stave automaticky zastaví výstup lasera a vstúpi pohotovostný stav na vlastnú ochranu. Keď okolitá teplota klesne na 50 °C, zosilňovač automaticky obnoví výstup.

Krok 5. Vstupný optický výkon: Tento erbiom dopovaný vláknový zosilňovač nemá žiadny prah požiadavka na výkon vstupného optického signálu. Keď priemerný výkon vstupný optický signál sa zníži na takmer nulový výkon, zosilňovač bude stále udržiavať pracovný stav a výstupný port bude mať spontánnu emisiu výstup. Aby sa však dosiahol ideálnejší zosilňovací efekt a pomer signálu k šumu pomer, odporúča sa regulovať vstupný optický výkon v rámci výkonu rozsah popísaný v testovacom hárku alebo špecifikácii produktu.

Krok 6. Ovládanie hostiteľského počítača: Tento zosilňovač je modulárny produkt a potrebuje v kombinácii s vyhradeným hostiteľským počítačovým softvérom na nastavenie a monitorovanie pracovný stav a prevádzkové parametre EDFA. Počítač používateľa potrebuje na inštaláciu programu ovládača sériového portu USB-232 a hostiteľského počítača EDFA ovládací softvér poskytovaný našou spoločnosťou. Ovládač sériového portu USB-232 program musí byť nainštalovaný, inak sa softvér hostiteľského počítača nemôže pripojiť a normálne komunikovať s modulom EDFA. Je potrebné poznamenať, že Program ovládača sériového portu USB-232 by mal byť konzistentný so skutočným USB-232 použitý kábel sériového portu. Číslo verzie softvéru hostiteľského počítača EDFA softvér by mal byť v súlade s číslom verzie softvéru zaznamenaným na skúšobný list produktu.

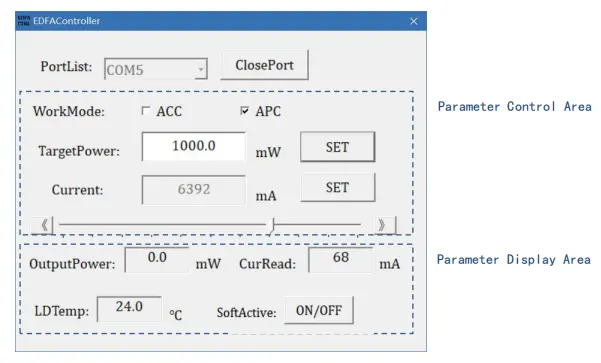

Krok 7. Softvérové rozhranie hostiteľského počítača: Obsahuje informácie, ktoré môže zobraziť softvér hostiteľského počítača pracovný režim zosilňovača, cieľová hodnota výstupného optického výkonu, čerpadlový laser aktuálna cieľová hodnota a stav monitorovania teploty.

Krok 8. Špecifická operácia: Po pri spustení softvéru hostiteľského počítača najskôr vyberte správny sériový port číslo v poradí sériového portu PortList, otvorte ho kliknutím na tlačidlo OpenPort sériový port. V tomto okamihu sa zobrazia okná Aktuálne čítanie a LDTemp pracovný prúd a teplota čerpadla modulu. Zadajte cieľ hodnotu optického výkonu v okne TargetPower a kliknite na tlačidlo SET. Kedy tlačidlový spínač modulu EDFA a tlačidlový spínač SoftActive na softvér sú oba zapnuté, nastavenie sa prejaví a EDFA má optickú výstupný výkon.

Krok 9. Režim ovládania: Štandardný model Tento vláknový zosilňovač podporuje dva pracovné režimy, automatické riadenie prúdu režim (režim ACC) a režim automatického riadenia výkonu (režim APC). Môžete prepínať medzi týmito dvoma pracovnými režimami pomocou možnosti WorkMode. Pri prepínaní, majte na pamäti, že najskôr vypnite prepínač aktívneho tlačidla. (* Nejaký zosilňovač modely podporujú iba režim ACC, ako napríklad EDFA-C-PA). V režime ACC vstúpte do pumpy aktuálnu hodnotu v okne Current a kliknite na tlačidlo SET, alebo priamo potiahnite ľavým a pravým posúvačom nastavte hodnotu prúdu čerpadla. V režime APC zadajte cieľovú hodnotu optického výkonu v okne TargetPower a kliknite na SET tlačidlo.

Krok 10. Aktivácia výstupu: Keď je Aktivujte tlačidlový spínač na prednej strane modulu a tlačidlo SoftActive zapnite softvér sú zapnuté, nastavenie sa prejaví a zosilňovač má laserový výstup a svieti indikátor LASER. ON/OFF tlačidlo sa zobrazí červenou farbou. Výstupný výkon pri sledovaní parametrov oblasť zobrazuje aktuálny skutočný výstupný optický výkon, CurRead zobrazuje prúd prúd čerpadla a LDTemp zobrazuje vnútornú teplotu.

Krok 11. Vypnutie: Najprv vypnite Tlačidlo ON/OFF na bočnej strane zosilňovača a tlačidlo SoftActive zapnite softvér, kliknutím na ClosePort zatvorte sériový port a potom zatvorte softvér.

Krok 12. Pamäť parametrov: Režim a parametre nastavené riadiacim softvérom sa automaticky uložia do EDFA modul a majú funkciu pamäte pri vypnutí. Ak nie je potrebné upravte parametre EDFA, nie je potrebné sa pripájať k hostiteľskému počítaču pri opätovnom použití.

Poznámky k prevádzke a Údržba

● Pri spúšťaní najskôr skontrolujte, či je vypínač a kľúčový spínač sú vypnuté a potom pripojte napájanie. Najprv pri vypínaní vypnite kľúčový spínač a po výstupe odpojte napájanie kontrolka zhasne. Nevypínajte priamo napájanie, keď je EDFA funguje.

● Neodporúča sa často zasúvať a odpájať výstup vláknové konektory, aby sa zabránilo kontaminácii prachom, čo môže viesť k zvýšeniu strata pri vložení alebo spálenie koncového čela vláknového konektora.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Optické konektory musia byť pokrytý krytmi proti prachu.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, je to tak odporúča sa použiť zváračku.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; obchod na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
