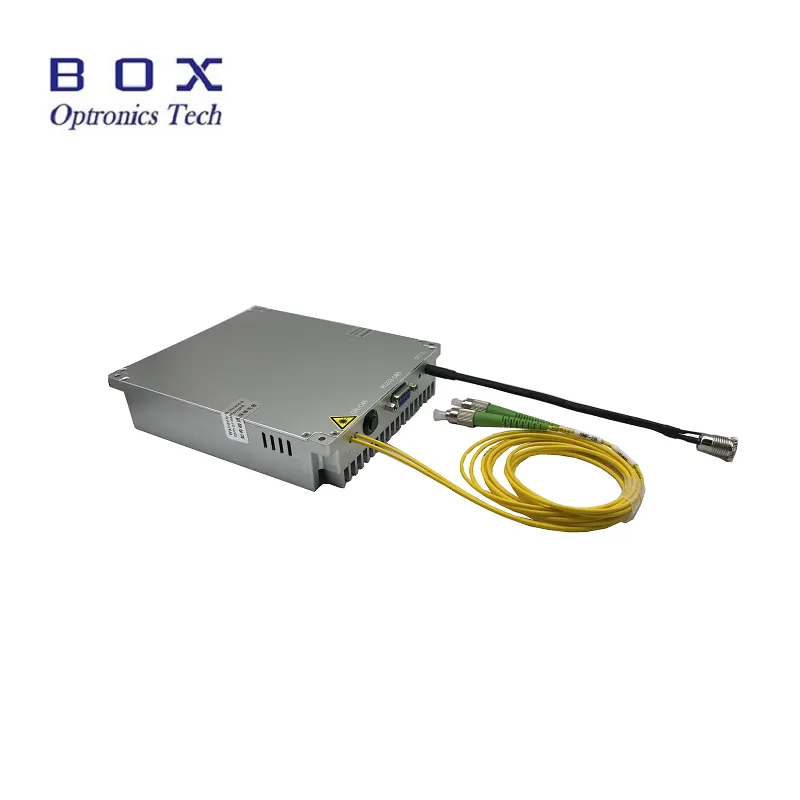

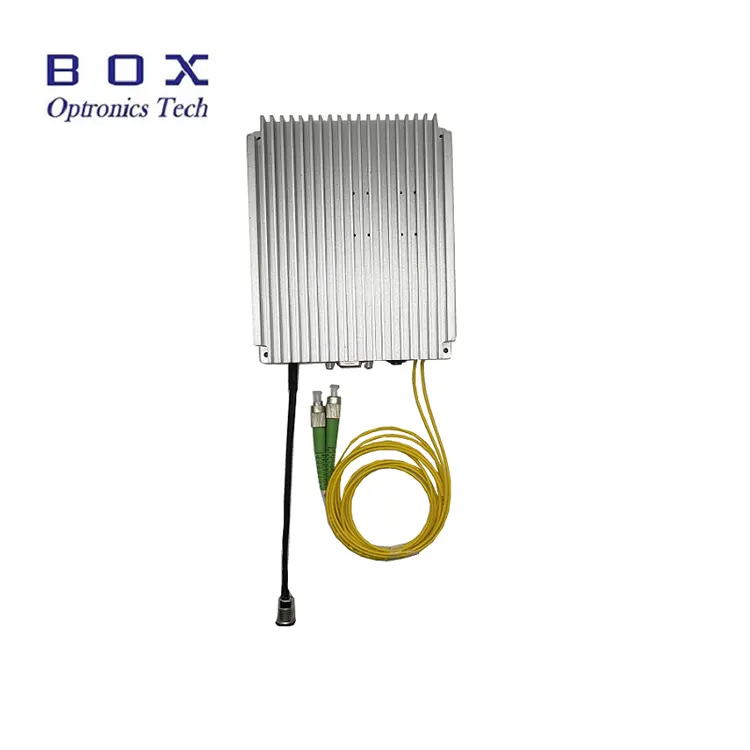

Predzosilňovač vlákien dopovaný erbiom v pásme C

Obsah

1. Zavedenie Predzosilňovač vlákien dopovaný erbiom v pásme C

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platba

9. Dodacia lehota

10. Prevádzkové kroky

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Vláknové predzosilňovače dopované erbiom v pásme C sú navrhnuté na zlepšenie citlivosti pred optickým prijímačom. Predzosilňovač je špeciálne používané na zosilnenie malých optických signálov v rozsahu -45 ~ 25 dbm. Typický zisk malého signálu je až 35 ~ 45 dB a hluk je nižší ako 4,5 dB. Môžu byť použité na zosilnenie výkonu lasera signály v pásme C 1530~1565nm vlnových dĺžok. Automatický prúd Pracovný režim Control (ACC). Príkazy a ovládací softvér sú k dispozícii pre PC prevádzka.

Produkt Špecifikácie

Produkt Vlastnosti

● Široký rozsah vlnových dĺžok - 1530 ~ 1565 nm;

● Nízka hlučnosť <4,5 dB;

● Dotyková obrazovka/DB9 Female(RS232) komunikačné rozhranie pre jednoduchá obsluha.

Produkt Aplikácie

● Optické vláknová komunikácia;

● Optické vláknový snímač;

● Vláknina laser.

Produkt Podrobnosti

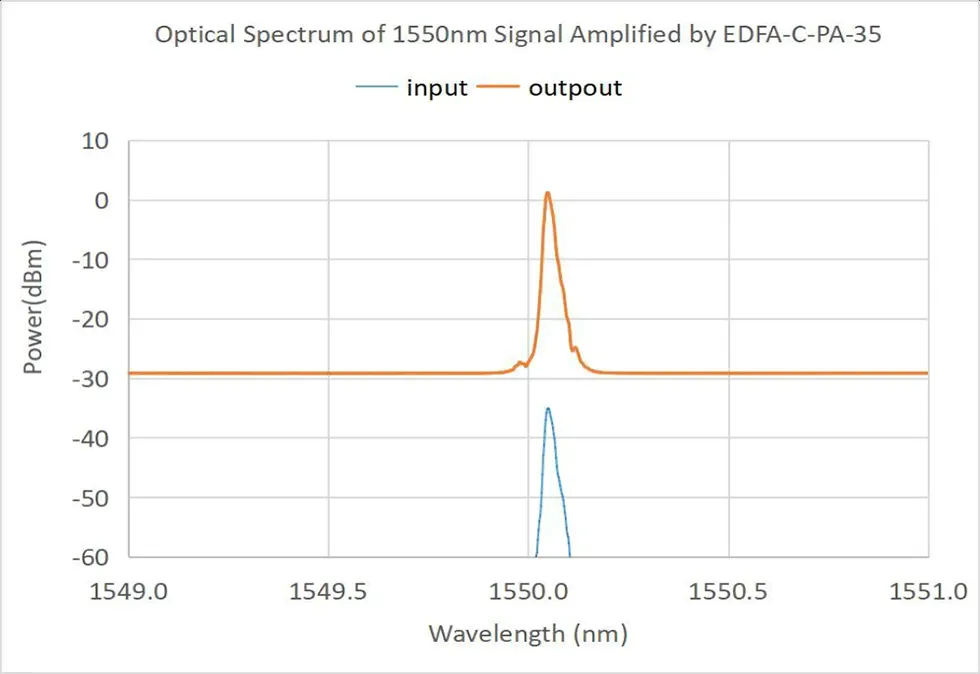

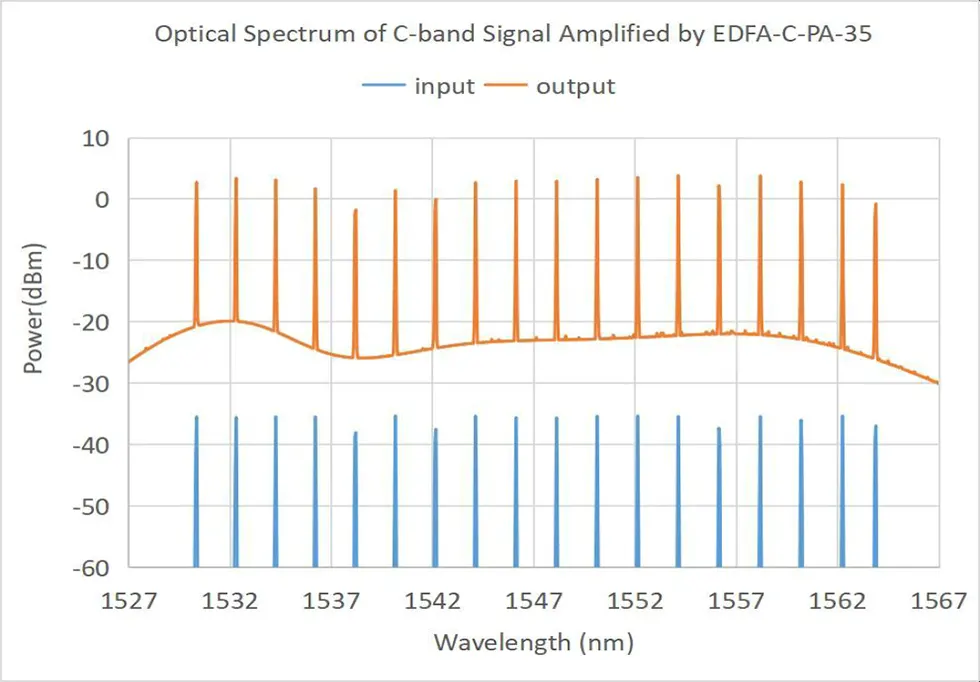

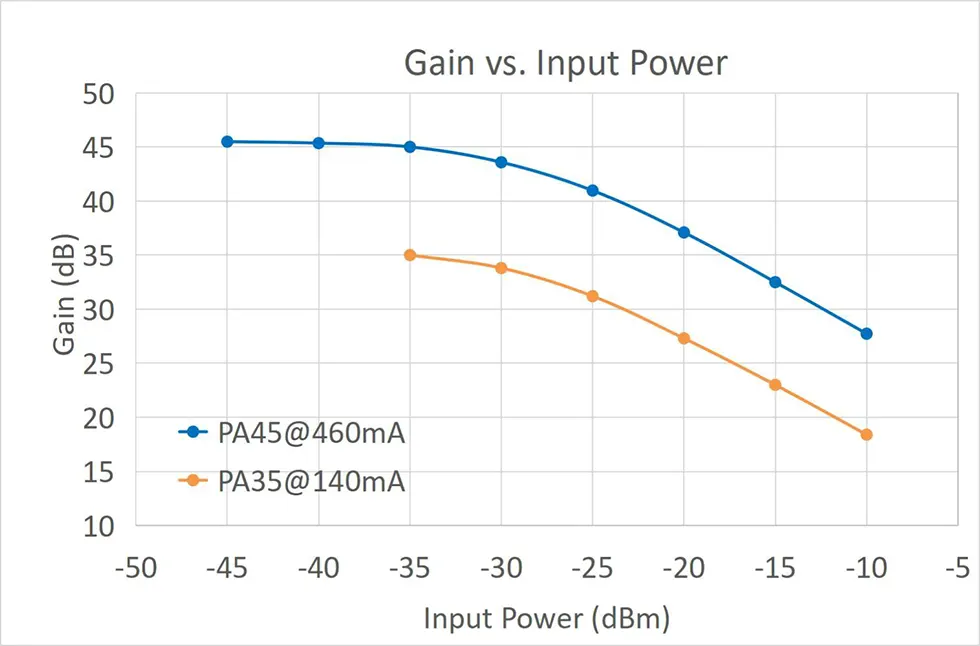

● Typická charakteristická krivka

Informácie o objednávke

napr.:EDFA-PA-C-35-SM-M

(Informácie o objednávke: vlákno dopované erbiom v pásme C Predzosilňovač, 35 dBm malý zisk signálu, s vláknom SMF-28, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a skúšobný hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak sú nejaké na sklade, bude to rýchlejšie odoslané.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Kroky

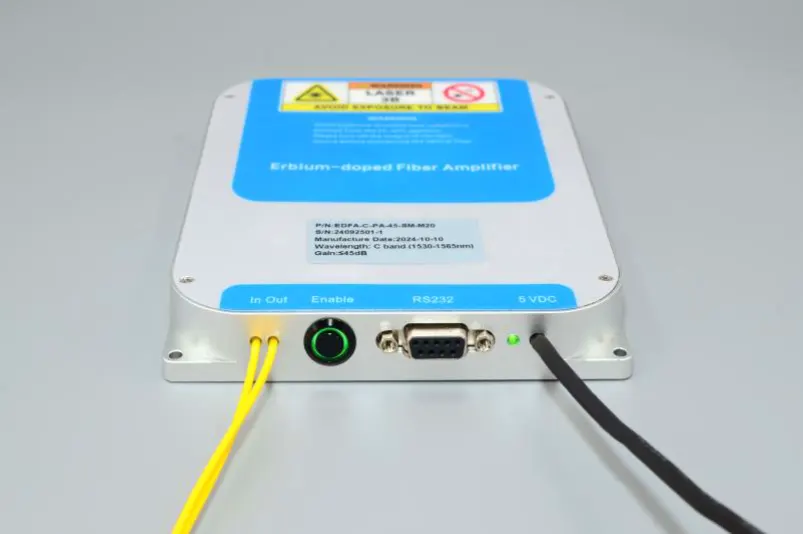

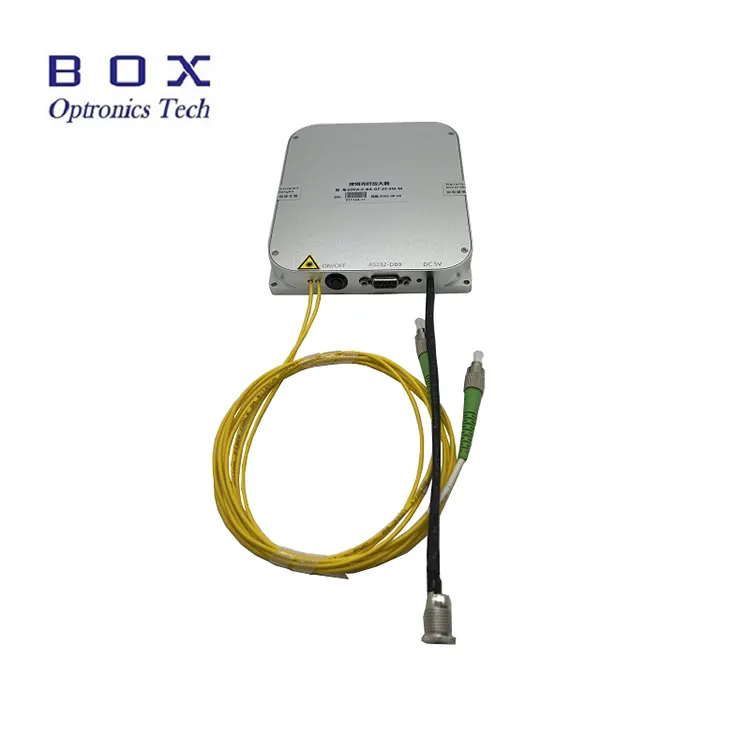

Krok 1. Vzhľad: Predná strana EDFA je postupne vybavená vstupnými a výstupnými optickými vláknami, an spínač aktivácie výstupu optického zosilnenia, komunikácia s hostiteľským počítačom rozhranie (predvolené RS232 DB9), kontrolka napájania a napájací kábel (predvolené DC 5V).

Krok 2. Napájanie: Napájanie port je predvolené napájanie DC 5,5 × 2,1 mm rozhranie a zodpovedajúci napájací adaptér DC 5V DC bude poskytnutý, keď produkt opúšťa továreň. Spôsob pripojenia medzi napájacím adaptérom a modul EDFA je znázornený na obrázku nižšie. Uistite sa, že používate originálny zodpovedajúci napájací adaptér. Použitie nevhodného napájacieho adaptéra bude spôsobiť, že EDFA nefunguje správne alebo poškodí EDFA. V tvare U Konektorová napájacia linka môže byť tiež poskytnutá používateľom na pripojenie k a spínaný zdroj, ale mal by byť navrhnutý vopred počas obstarávania.

Krok 3. Pripojenie prepojok vlákien: Otvorte protiprachový uzáver konektora optického vlákna, skontrolujte koncovú plochu vlákna a pred pripojením inej optiky sa uistite, že nedochádza k znečisteniu a poškodeniu vláknové zariadenia alebo testovacie zariadenia. Pre výstupné vlákno vysokovýkonného EDFA modeli, na spojenie sa odporúča použiť metódu fúzneho spájania.

Setp4.Heat Dissipation:This erbiom dopovaný modul zosilňovača vlákna generuje určité množstvo tepla. The spodná plocha zosilňovača (strana bez textu) by mala byť blízko kontaktu s chladičom, rebrom odvádzajúcim teplo alebo kovovým povrchom spodnej časti šasi užívateľa. Na dosiahnutie tohto cieľa sa odporúča vhodné chladenie vzduchom dobrý efekt odvádzania tepla. Odporúčané optimálne pracovné prostredie teplota je -5 ~ +35 ℃. Keď okolitá teplota presahuje 50 ℃, zosilňovač v pohotovostnom stave sa nespustí. Pri okolitej teplote presahuje 55 ℃, zosilňovač v pracovnom stave automaticky zastaví výstup lasera a vstúpi pohotovostný stav na vlastnú ochranu. Keď okolitá teplota klesne na 50 °C, zosilňovač automaticky obnoví výstup.

Krok 5. Vstupný optický výkon: Tento erbiom dopovaný vláknový zosilňovač nemá žiadne prahové požiadavky pre výkon vstupného optického signálu. Keď je priemerný výkon vstupného optického signál je znížený na takmer nulový výkon, zosilňovač bude stále udržiavať prevádzkový stav a výstupný port bude mať výstup spontánnej emisie. Aby ste však dosiahli ideálnejší efekt zosilnenia a pomer signálu k šumu, odporúča sa regulovať vstupný optický výkon v rozsahu výkonu popísané v testovacom liste alebo špecifikácii produktu.

Krok 6. Ovládanie hostiteľského počítača: Tento zosilňovač je modulárny produkt a potrebuje v kombinácii s vyhradeným hostiteľským počítačovým softvérom na nastavenie a monitorovanie pracovný stav a prevádzkové parametre EDFA. Počítač používateľa potrebuje na inštaláciu programu ovládača sériového portu USB-232 a hostiteľského počítača EDFA ovládací softvér poskytovaný našou spoločnosťou. Ovládač sériového portu USB-232 program musí byť nainštalovaný, inak sa softvér hostiteľského počítača nemôže pripojiť a normálne komunikovať s modulom EDFA. Je potrebné poznamenať, že Program ovládača sériového portu USB-232 by mal byť konzistentný so skutočným USB-232 použitý kábel sériového portu. Číslo verzie softvéru hostiteľského počítača EDFA softvér by mal byť v súlade s číslom verzie softvéru zaznamenaným na skúšobný list produktu.

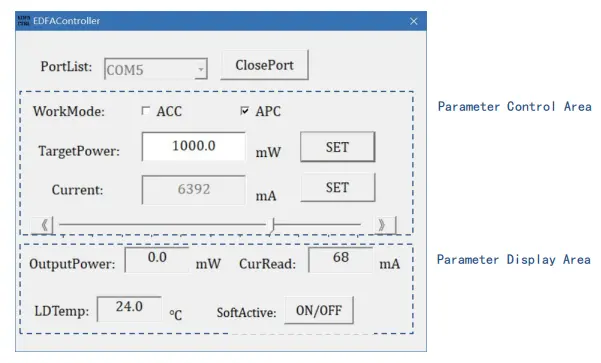

Krok 7. Softvérové rozhranie hostiteľského počítača: Obsahuje informácie, ktoré môže zobraziť softvér hostiteľského počítača pracovný režim zosilňovača, cieľová hodnota výstupného optického výkonu, čerpadlový laser aktuálna cieľová hodnota a stav monitorovania teploty.

Krok 8. Špecifická prevádzka: Po spustení softvér hostiteľského počítača, najprv vyberte správne číslo sériového portu v sekvencia sériového portu PortList, kliknutím na tlačidlo OpenPort otvorte sériový port prístav. V tomto čase sa v oknách Aktuálne čítanie a LDTemp zobrazí pracovný prúd a teplota čerpadla modulu. Zadajte cieľovú optiku hodnotu výkonu v okne TargetPower a kliknite na tlačidlo SET. Keď tlačidlo prepínač modulu EDFA a prepínač tlačidla SoftActive na softvéri obe sú zapnuté, nastavenie sa prejaví a EDFA má výstupný optický výkon.

Krok 9. Režim ovládania: Štandardný model Tento vláknový zosilňovač podporuje dva pracovné režimy, automatické riadenie prúdu režim (režim ACC) a režim automatického riadenia výkonu (režim APC). Môžete prepínať medzi týmito dvoma pracovnými režimami pomocou možnosti WorkMode. Pri prepínaní, majte na pamäti, že najskôr vypnite prepínač aktívneho tlačidla. (* Nejaký zosilňovač modely podporujú iba režim ACC, ako napríklad EDFA-C-PA). V režime ACC vstúpte do pumpy aktuálnu hodnotu v okne Current a kliknite na tlačidlo SET, alebo priamo potiahnite ľavým a pravým posúvačom nastavte hodnotu prúdu čerpadla. V režime APC zadajte cieľovú hodnotu optického výkonu v okne TargetPower a kliknite na SET tlačidlo.

Krok 10. Aktivácia výstupu: Keď je Aktivujte tlačidlový spínač na prednej strane modulu a tlačidlo SoftActive zapnite softvér sú zapnuté, nastavenie sa prejaví a zosilňovač má laserový výstup a svieti indikátor LASER. ON/OFF tlačidlo sa zobrazí červenou farbou. Výstupný výkon pri sledovaní parametrov oblasť zobrazuje aktuálny skutočný výstupný optický výkon, CurRead zobrazuje prúd prúd čerpadla a LDTemp zobrazuje vnútornú teplotu.

Krok 11. Vypnutie: Najprv vypnite Tlačidlo ON/OFF na bočnej strane zosilňovača a tlačidlo SoftActive zapnite softvér, kliknutím na ClosePort zatvorte sériový port a potom zatvorte softvér.

Krok 12. Pamäť parametrov: Režim a parametre nastavené riadiacim softvérom sa automaticky uložia do EDFA modul a majú funkciu pamäte pri vypnutí. Ak nie je potrebné upravte parametre EDFA, nie je potrebné sa pripájať k hostiteľskému počítaču pri opätovnom použití.

Poznámky k prevádzke a Údržba

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, je to tak odporúča sa použiť zváračku.

● Pri spúšťaní najskôr skontrolujte, či je vypínač a kľúčový spínač sú vypnuté a potom pripojte napájanie. Najprv pri vypínaní vypnite kľúčový spínač a po výstupe odpojte napájanie kontrolka zhasne. Nevypínajte priamo napájanie, keď je EDFA funguje.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Optické konektory musia byť pokrytý krytmi proti prachu.

● Neodporúča sa často zasúvať a odpájať výstup vláknové konektory, aby sa zabránilo kontaminácii prachom, čo môže viesť k zvýšeniu strata pri vložení alebo spálenie koncového čela vláknového konektora.

● Zariadenie udržujte v suchu a skladujte ho na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
