760nm 10mW DFB motýľová laserová dióda

Obsah

1. Zavedenie 760nm 10mW DFB motýľová laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Ide o 760nm vyhradený DFB laser so 14PIN štandardné balenie motýľov, centrálna vlnová dĺžka 760nm, tolerancia vlnovej dĺžky +/-1 nm a typický výstupný výkon 10 mW. Vstavaný TEC, termistor a monitor PD, s vynikajúcou stabilitou vlnovej dĺžky pre dlhodobú stabilnú prevádzku. to je používa sa hlavne na detekciu kyslíka. Drôt presne podľa definície kolíka, pod kontrolou TEC a nadmerné ohýbanie vlákien na zabezpečenie výkonu a životnosť.

Produkt Špecifikácie

Vlastnosti produktu

● Multi-Quantum No (MQW) lasery s distribuovanou spätnou väzbou (DFB);

● Vstavaný TEC & optický izolátor;

● Vysoká stabilita a nízka hlučnosť;

● 14-kolíkový štandardný motýľový balík.

Aplikácie produktov

● Koncentrácia kyslíka detekciu a analýzu.

● Detektory na snímanie plynu.

● Vedecký výskum a Spektrálna analýza.

Podrobnosti o produkte

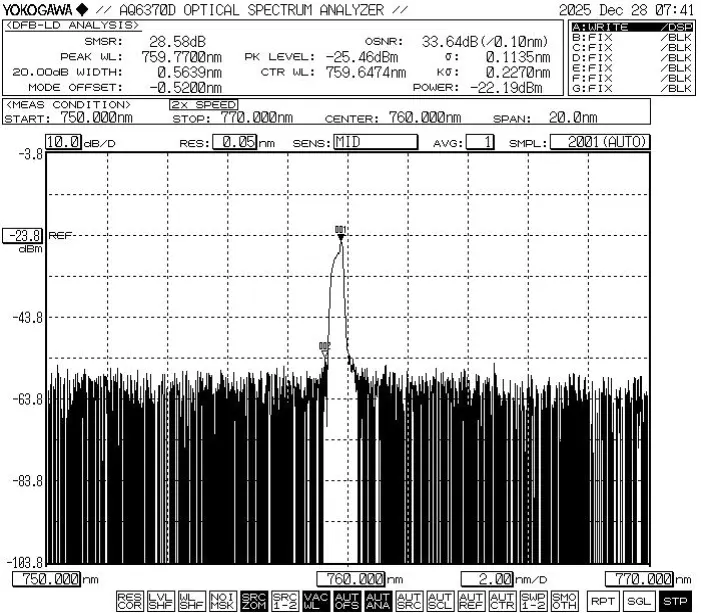

● Typické spektrum: 760nm, tolerancia +/-1nm WL.

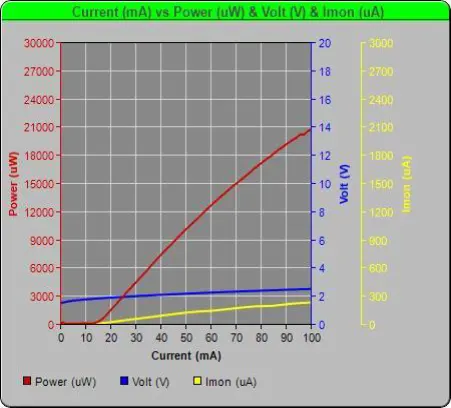

● PIV-760nm 10mW DFB motýľová laserová dióda

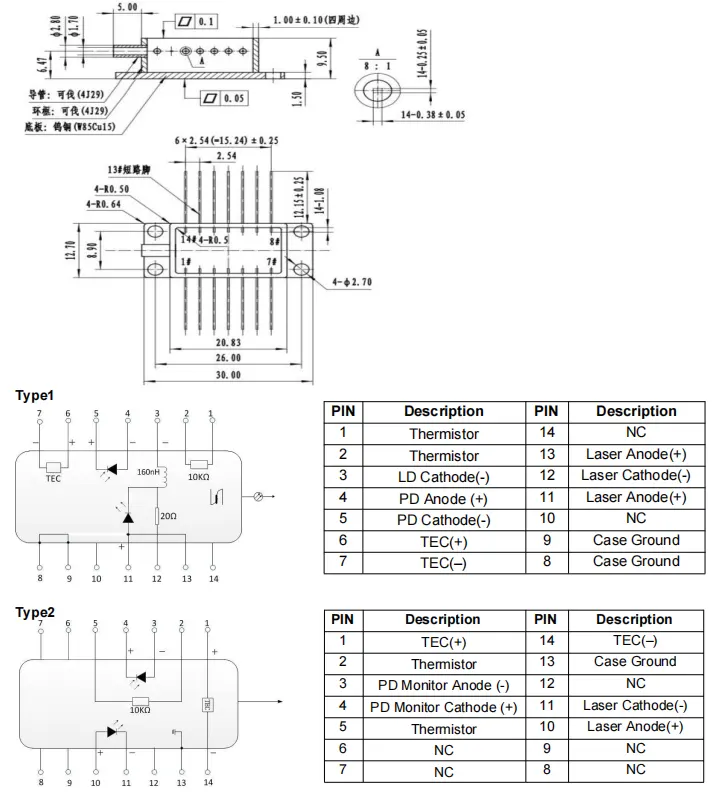

● Výkres balenia a pin-out

Objednávanie informácie

napr.: BFLD-D760-10SM-FA2

(Informácie o objednávke: 760nm 10mW DFB Butterfly Laser Diode, s SM vlákno, FC/APC konektor, typ 2 pin-out).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania.Poznámka:Prevádzka prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
