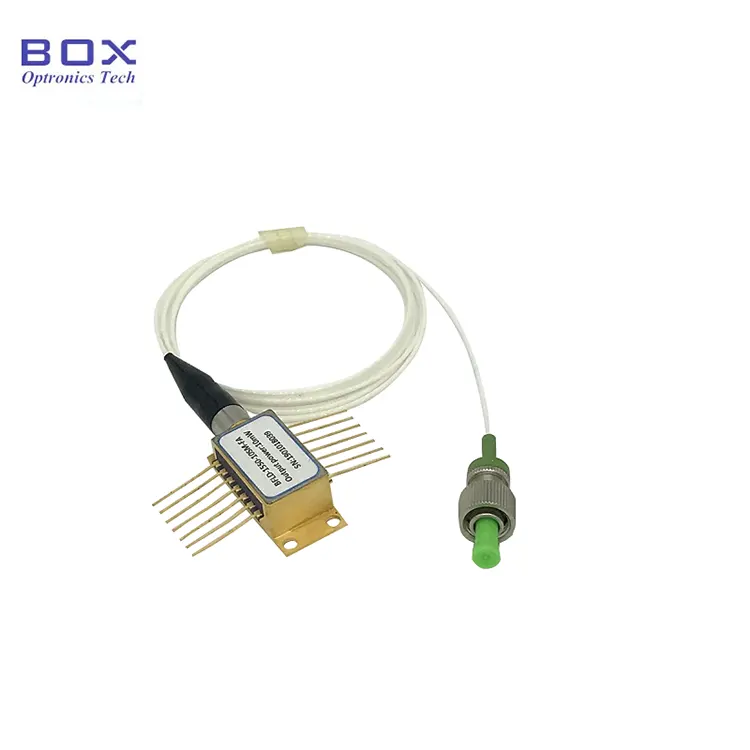

Jedná sa o 1651nm DFB optickú laserovú diódu s a multikvantový DFB čip a 14-kolíkový motýlik. Integruje TEC regulácia teploty a termistor, podporuje jeden režim/udržiavanie polarizácie vláknový výstup s typickým výstupným výkonom 10 mW a strednou vlnovou dĺžkou 1651 nm. Vhodné pre vláknovú komunikáciu, snímanie vlákien, optické prístroje, a špecializovanými systémami svetelných zdrojov, je ľahko ovládateľný a vysoko spoľahlivý. Prísne kontrolujte prúd pohonu, napätie a teplotu spájkovania, poskytujú ESD ochranu a vyhýbajte sa prekročeniu absolútneho maximálneho hodnotenia.
|
Parameter |
Symbol |
Podmienka |
Min. |
Typ. |
Max. |
Jednotka |
|
Prevádzková vlnová dĺžka |
λC |
CW, 25 ℃ |
1650 |
1651 |
1652 |
nm |
|
Optický výstupný výkon |
PF |
— |
10 |
— |
— |
mW |
|
Prahový prúd |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
Prevádzkový prúd |
IOP |
CW |
— |
— |
90 |
mA |
|
Prevádzkové napätie |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
Potlačenie bočného režimu pomer |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optická izolácia |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
Šírka spektra (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
Zánik polarizácie pomer |
ER |
PM vlákno |
18 |
— |
— |
dB |
|
Vlnová dĺžka tepl. koeficient |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/°C |
|
Monitorovať prúd |
IMON |
VRM = 5 V |
50 |
— |
1500 |
μA |
|
MPD Temný prúd |
ID |
VRM = 5 V |
— |
— |
50 |
μA |
|
Odpor termistora |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Hodnota B termistora |
β |
25 ℃/80 ℃ |
— |
3950 |
— |
K |
● Podporuje Vláknová spojka SMF-28e alebo PMF-1550, konektor FC/APC;
● 14-kolíkový Balíček motýľov;
● Vstavaný termistor a TEC;
● Široký rozsah prevádzkových teplôt.
● Optické vlákno komunikácia;
● Optický prístroj;
● CH4 Analýza metánu;
● Snímanie optických vlákien.
● Výkres balenia a definícia PIN-OUT (jednotka: mm) - 1651nm DFB vlákno Spojená laserová dióda

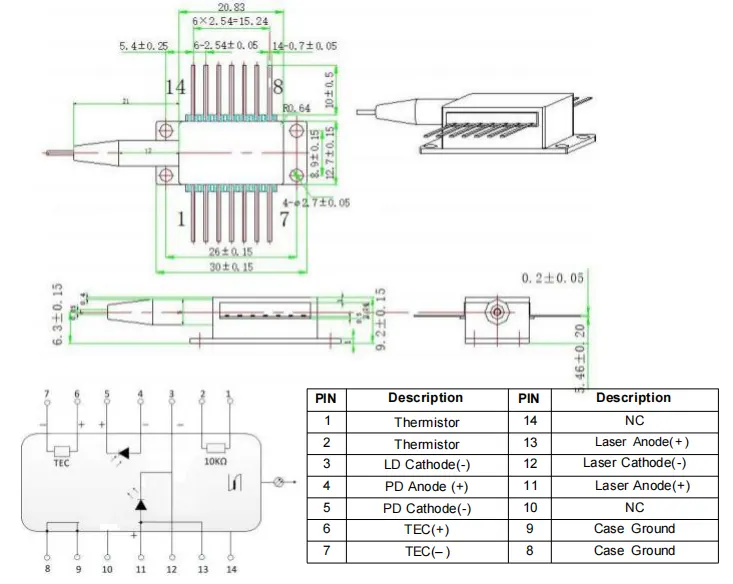

>>>Kolík typu 1

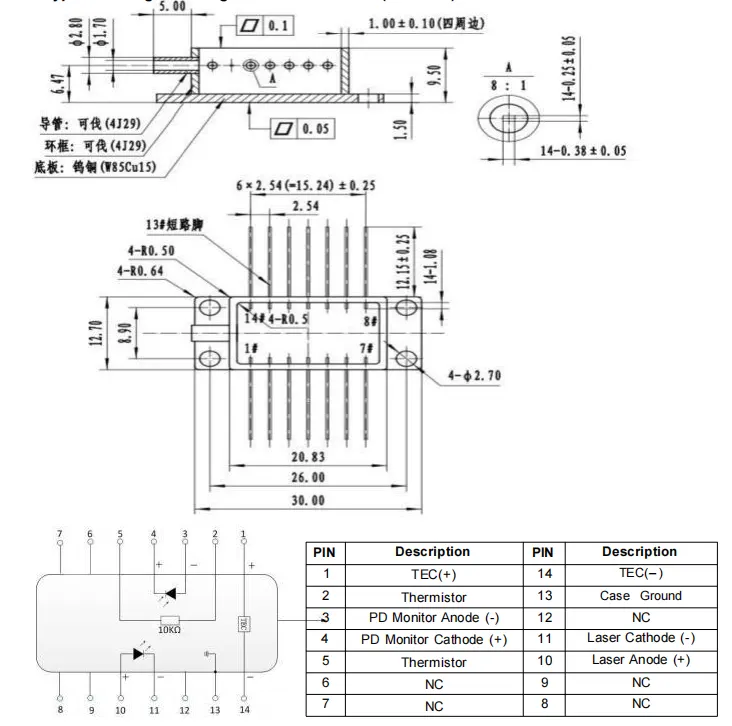

>>>Kolík typu 2

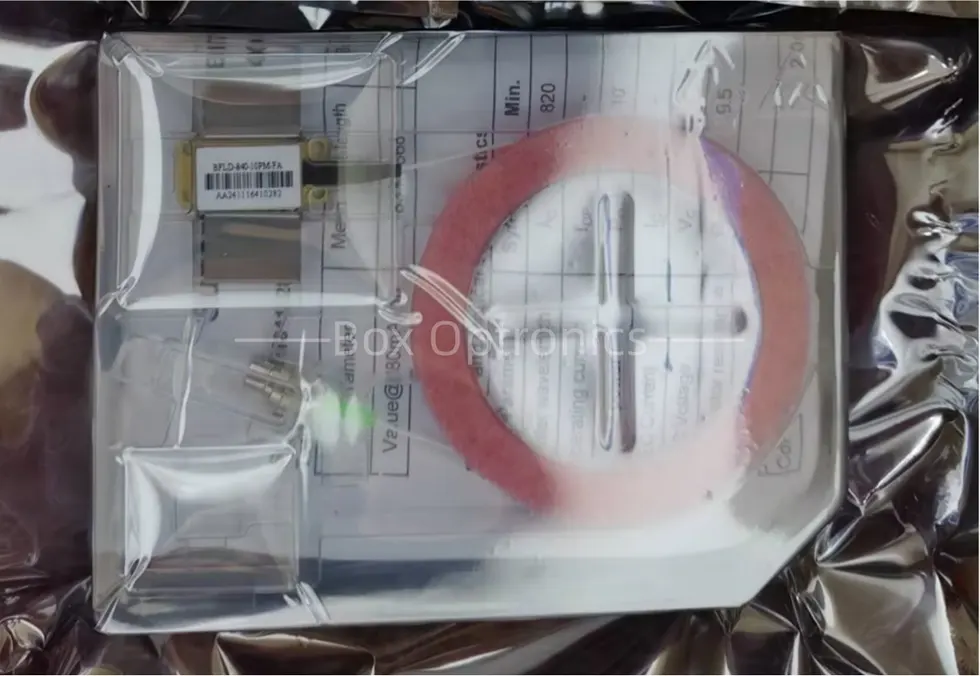

● Príklad balenia
|
|
Príslušenstvo |
Množstvo |
|
1 |
1651nm DFB vláknová laserová dióda |
1 |
|
2 |
Správa o teste produktu |
1 |
* Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).
|
Meno |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laserová dióda |
1651:1651 nm 1653:1653,7 nm 1392:1392 nm 760:760 nm 1683:1683 nm Iné |
10:10 mW Iné |
SM: Jeden režim PM: Zachovanie polarizácie
|
FA: FC/APC SA: SC/APC Iné |
NULL:Typ 1 2: Typ 2 |
napr.: BFLD-1651-10SM-FA2
(Informácie o objednávke: 1651nm DFB Fiber Coupled Laser Diode, 14-pinový motýľ balenie, s SM vláknom, FC/APC konektor, typ2 pin-out).
1. Podmienky cenovej ponuky a platby-1651nm DFB Fiber Coupled Laser Diode
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).
● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.
● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť riadne uzemnená.
● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
