1550nm 23dBm polovodičový optický zosilňovač

Obsah

1. Zavedenie 1550nm 23dBm polovodičový optický zosilňovač

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

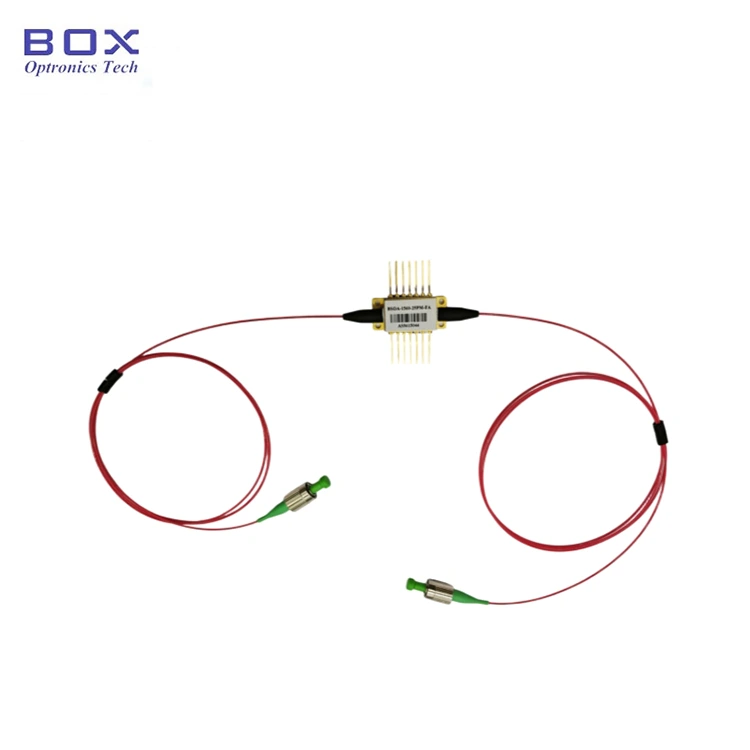

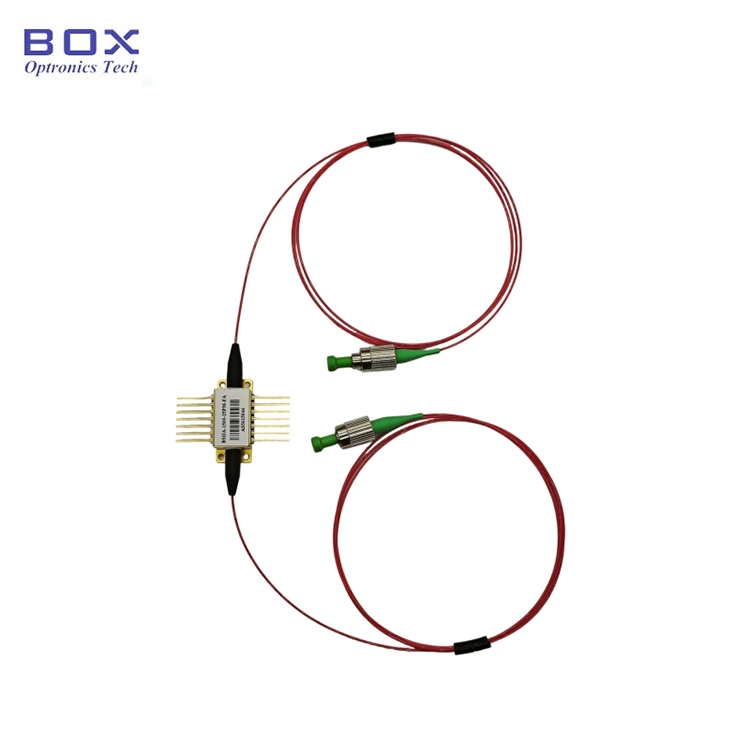

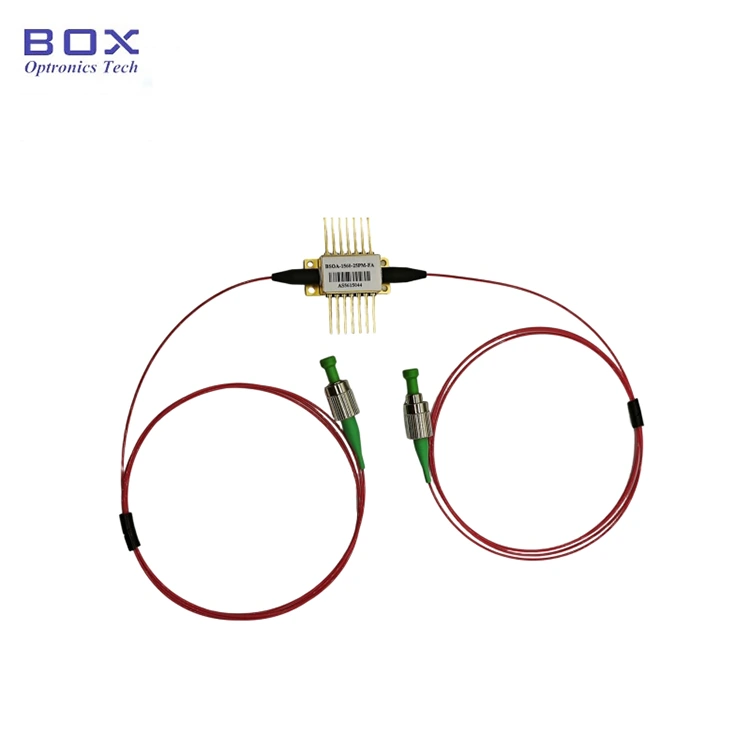

Jedná sa o 1550nm 23dBm polovodičový optický zosilňovač so 14-kolíkovým balením motýľov. Disponuje saturačným optickým výkonom 23dBm, 30~35dB malý zisk signálu, typická šírka pásma 100nm -3dB a integruje TEC a termistor pre stabilné a hladké spektrum. Vhodné na kompenzáciu straty za optické pripojenia a prepínače, optické siete WDM a MOPA lasery.

Produkt Špecifikácie

Produkt Vlastnosti

● 40G a 100G blokovacia uzávierka alebo modulácia v pásme C;

● Nízka hlučnosť Obrázok &Nízka polarizačná závislosť;

● 14-kolíkový Balík BTF s TEC a termistorom.

Produkt Aplikácie

● Náhrada straty za optické pripojenie a prepínač;

● Optické vlákno WDM siete;

● MOPA (hlavný oscilátor Výkonový zosilňovač) laser.

Produkt Podrobnosti

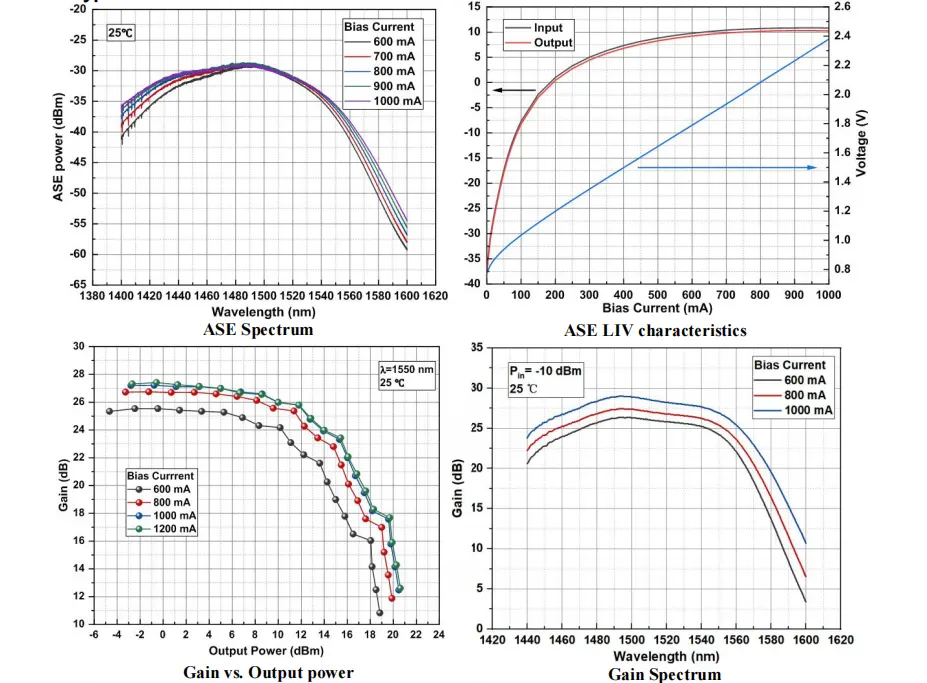

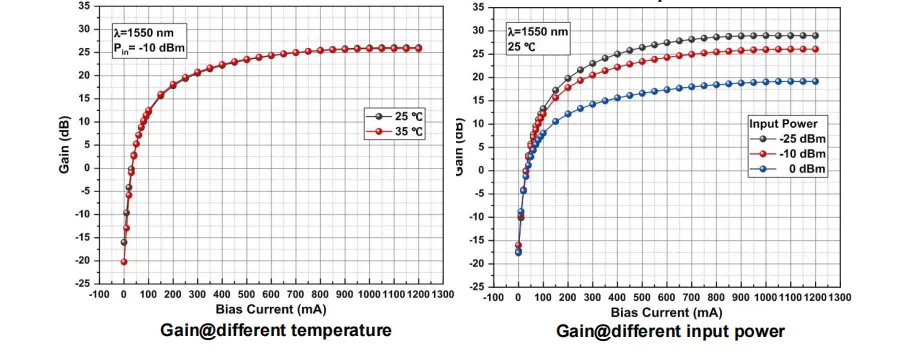

● Typická charakteristická krivka

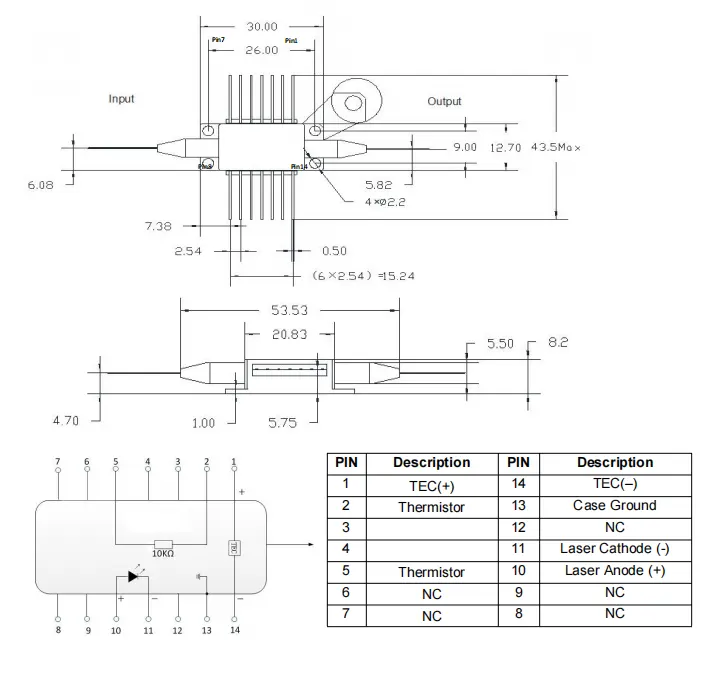

● Výkres obalu a definícia PIN-OUT (jednotka: mm) - 1550 nm 23 dBm Polovodičový optický zosilňovač

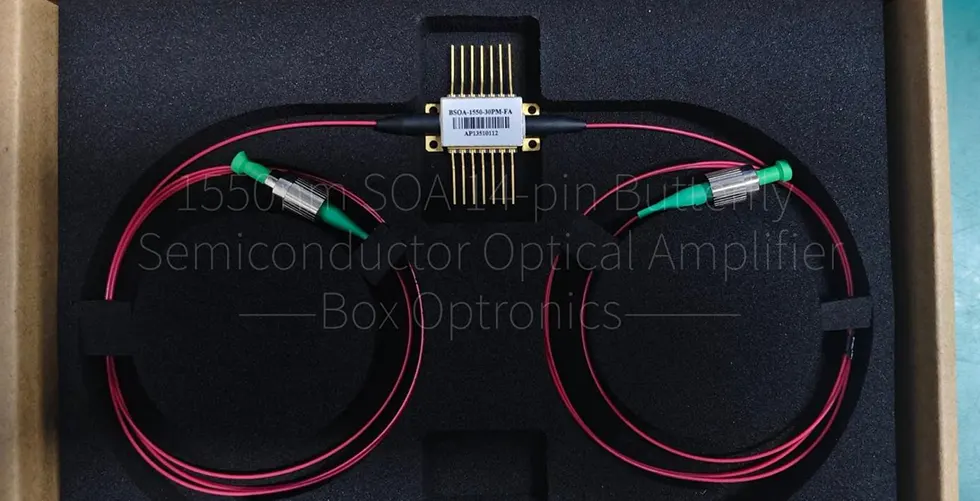

● Príklad balenia

* Samostatné zariadenie; žiadna vstavaná ovládač (balíček modulov integrovaný s ovládačom je voliteľný).

Objednávanie informácie

napr.: BSOA-1550-35PM-FA

(Informácie o objednávke: 1550nm 23dBm polovodičový optický zosilňovač, 30~35dB malý zisk signálu, saturačný optický výkon 23dBm, 14-kolíkový motýlik, s vláknom SM Hi1060, konektor FC/APC).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch záručná doba:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
