1060nm 15dBm polovodičový optický zosilňovač

Obsah

1. Zavedenie 1060nm 15dBm polovodičový optický zosilňovač

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

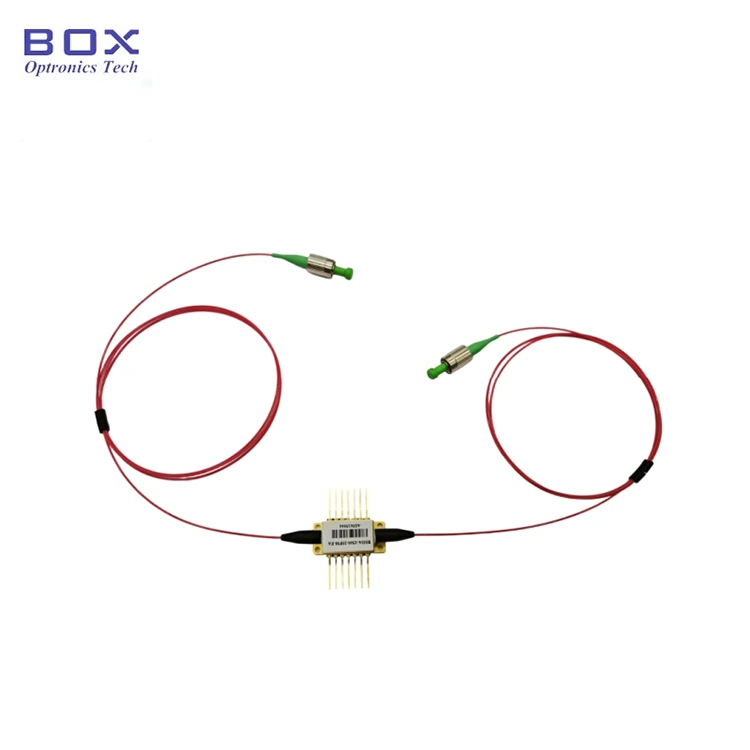

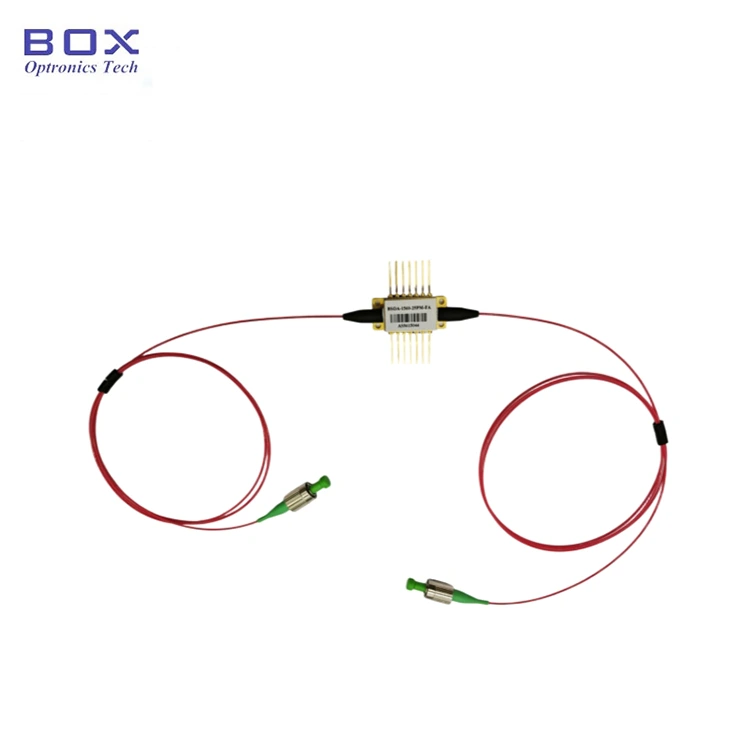

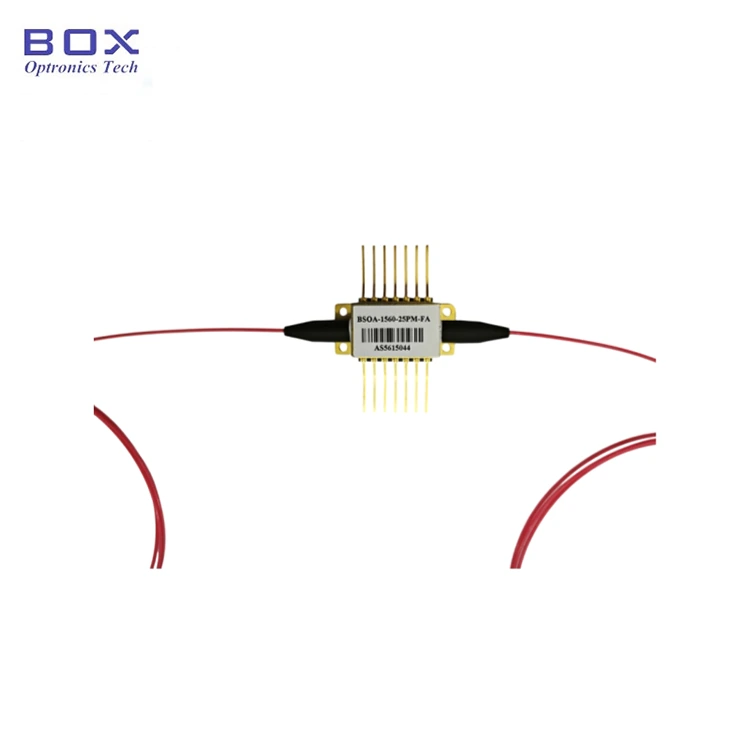

1060nm 15dBm polovodičový optický zosilňovač (SOA) so 14-pinovým motýľovým balením ponúka vysokovýkonné riešenie pre optiku zosilnenie v rozsahu vlnových dĺžok 1060 nm. S výstupným výkonom 15 dBm a 25dB zisk signálu, táto SOA je ideálna pre aplikácie v optických prepínačoch, lekárske OCT a zdroje sweep frekvencie. Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd.

Produkt Špecifikácie

Produkt Vlastnosti

● SMF-28e vlákno s FC/APC konektorom;

● Nízka hlučnosť Obrázok &Nízka polarizačná závislosť;

● 14-kolíkový Balenie BTF s TEC, termistorom.

Produkt Aplikácie

● Náhrada straty za optické pripojenie a prepínač;

● lekárske OCT;

● Zdroj sweep frekvencie, laditeľný laser.

Produkt Podrobnosti

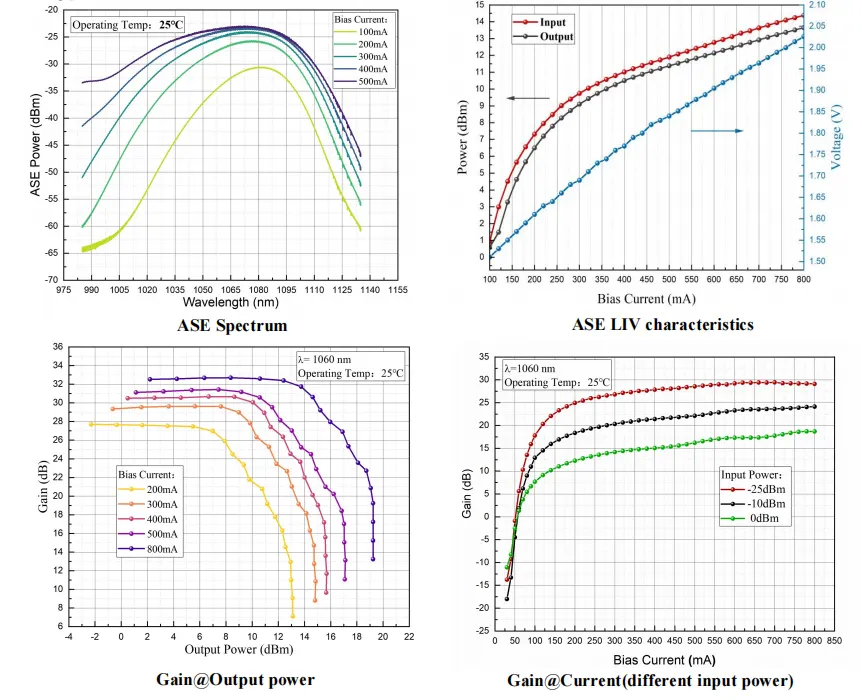

● Typická charakteristická krivka

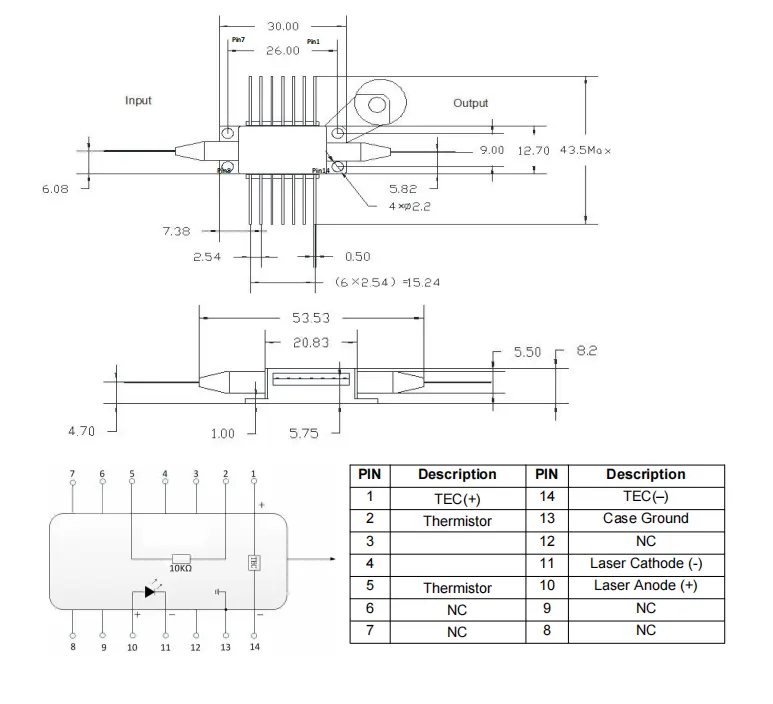

● Výkres obalu a definícia PIN-OUT (jednotka: mm)-1060nm 15dBm Polovodičový optický zosilňovač

Objednávanie informácie

napr.: BSOA-1060-25SM-FA

(Informácie o objednávke: 1060nm 15dBm polovodičový optický zosilňovač, 25dB malé zosilnenie signálu, saturačný optický výkon 15dBm, 14-pinový motýlik, s SM vlákno, FC/APC konektor).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Prevádzka lasera pri prekročení výkonu a teplotných podmienok špecifikácie uvedené v údajovom liste urýchlia starnutie lasera a spôsobiť poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
