1. Zavedenie 1270nm 10dBm polovodičový optický zosilňovač
2. Technické špecifikácie
3. Vlastnosti produktu
4. Typické aplikácie
5. Podrobnosti o produkte
6. Informácie o objednávke
7. Datasheet
8. Podmienky cenovej ponuky a platby
9. Dodacia lehota
10. Poznámky k prevádzke
11. Zabezpečenie kvality a Popredajný servis

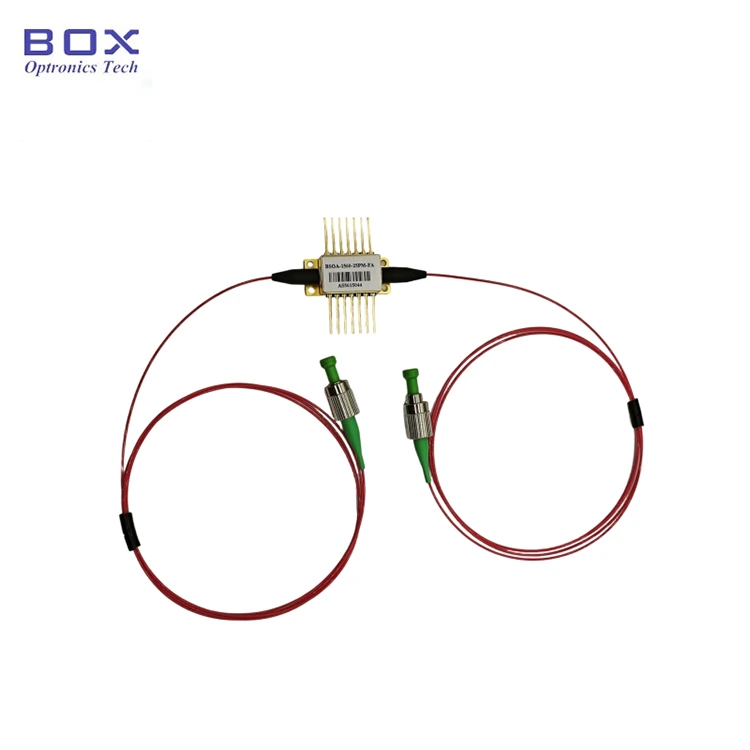

Jedná sa o 1270nm 10dBm polovodičový optický zosilňovač so 14-kolíkovým balením motýľov. Má saturačný optický výkon 10 ~ 13 dBm, 18dB malý zisk signálu, nad 60nm -3dB šírka pásma zisku a integruje TEC a termistor pre stabilné a hladké spektrum. Vhodné na kompenzáciu straty za optické pripojenia a prepínače, optické siete WDM a MOPA lasery.
|
Parameter |
Symbol |
Podmienka |
Min. |
Typ. |
Max. |
Jednotka |
|
Prevádzková vlnová dĺžka |
λPEAK |
25℃, PIN=0dBm |
- |
1270 |
- |
nm |
|
Stredová vlnová dĺžka ASE |
λASE |
25 °C, IF = 120 mA |
- |
1260 |
- |
nm |
|
Šírka pásma zosilnenia -3dB |
Δλ |
PIN = -20 dBm |
60 |
- |
- |
nm |
|
Saturačný optický výkon |
PMAX |
IF=120mA, PIN=5dBm@1270nm |
10 |
- |
13 |
dBm |
|
Malý zisk signálu |
SSG |
IF = 120 mA, PIN = -25dBm@1270nm |
- |
18 |
- |
dB |
|
Zánik polarizácie pomer |
PDG |
25 °C, IF = 120 mA |
- |
0.5 |
1.0 |
dB |
|
Prevádzkový prúd |
AK |
- |
- |
120 |
250 |
mA |
|
Dopredné napätie |
VF |
- |
- |
1.2 |
1.4 |
V |
|
Obrázok šumu |
NF |
25 °C, IF = 120 mA, @ 1270 nm |
- |
8 |
10 |
dB |
|
Prúd TEC |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC napätie |
VTEC |
- |
- |
- |
3.4 |
V |
|
Odpor termistora |
Rtherm |
T = 25 °C |
9.5 |
10 |
10.5 |
KΩ |
|
Prúd termistora |
Itherm |
- |
- |
- |
5 |
mA |
|
Celkový výkon |
P |
- |
- |
- |
4 |
W |
|
Teplota prevádzkového puzdra |
TOP |
I = IF |
-10 |
- |
70 |
℃ |
|
Skladovacia teplota |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G a 100G blokovacia uzávierka alebo modulácia v pásme C;
● Nízka hlučnosť Obrázok &Nízka polarizačná závislosť;
● 14-kolíkový Balík BTF s TEC a termistorom.
● Náhrada straty za optické pripojenie a prepínač;
● Optické vlákno WDM siete;
● MOPA (hlavný oscilátor Výkonový zosilňovač) laser.

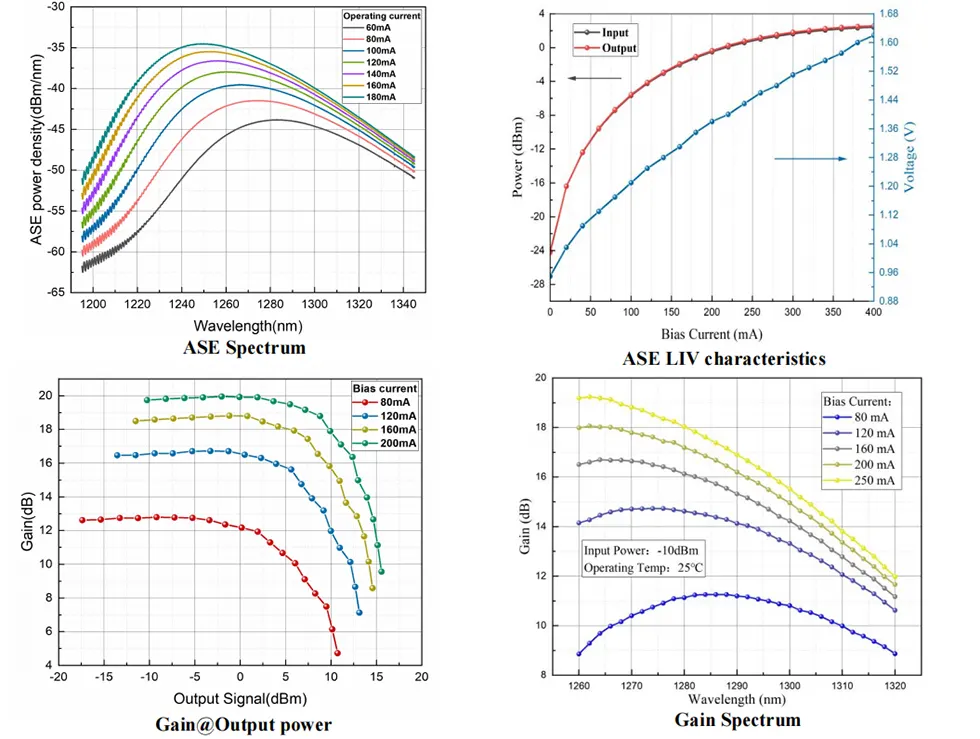

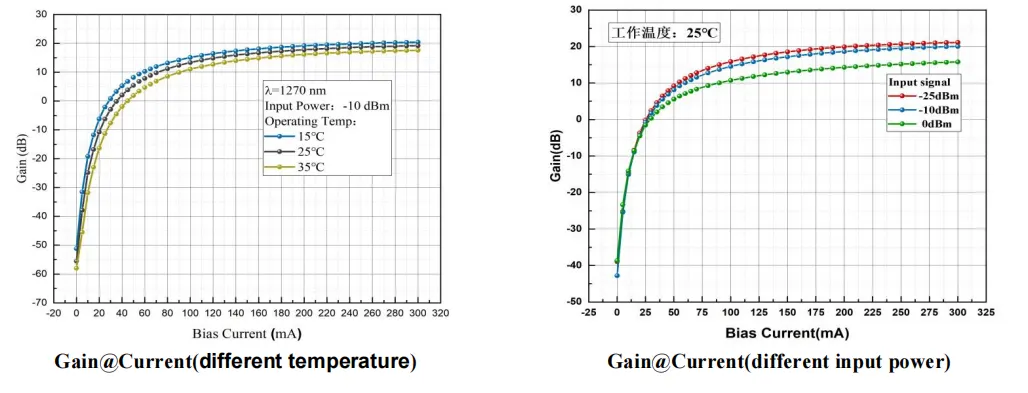

● Typická charakteristická krivka

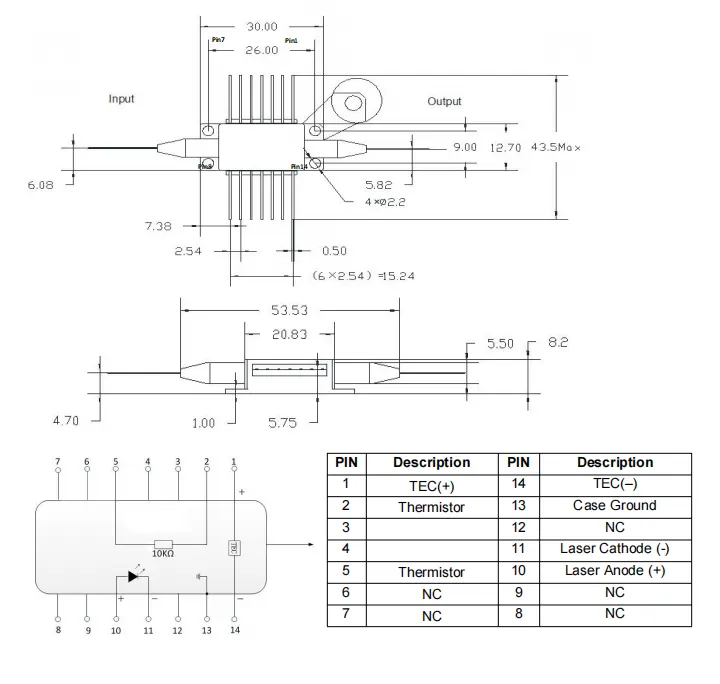

● Výkres obalu a definícia PIN-OUT (jednotka: mm)-1270nm 10dBm Polovodičový optický zosilňovač
|
Meno |
Vlnová dĺžka |
Získať |
Typ vlákna |
Konektor |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1270: 1270 nm |
18:18 dB |
SM:SMF-28e |
FA: FC/APC Iné |
napr.: BSOA-1270-18SM-FA
(Informácie o objednávke: 1270nm 10dBm polovodičový optický zosilňovač, 18dB malý zisk signálu, saturačný optický výkon 10 ~ 13 dBm, 14-kolíkový motýlik, s vláknom SM Hi1060, konektor FC/APC).
Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
(3) Iné
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.
● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).
● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.
● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
