1310nm 15dBm polovodičový optický zosilňovač

Obsah

1. Zavedenie 1310nm 15dBm polovodičový optický zosilňovač

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

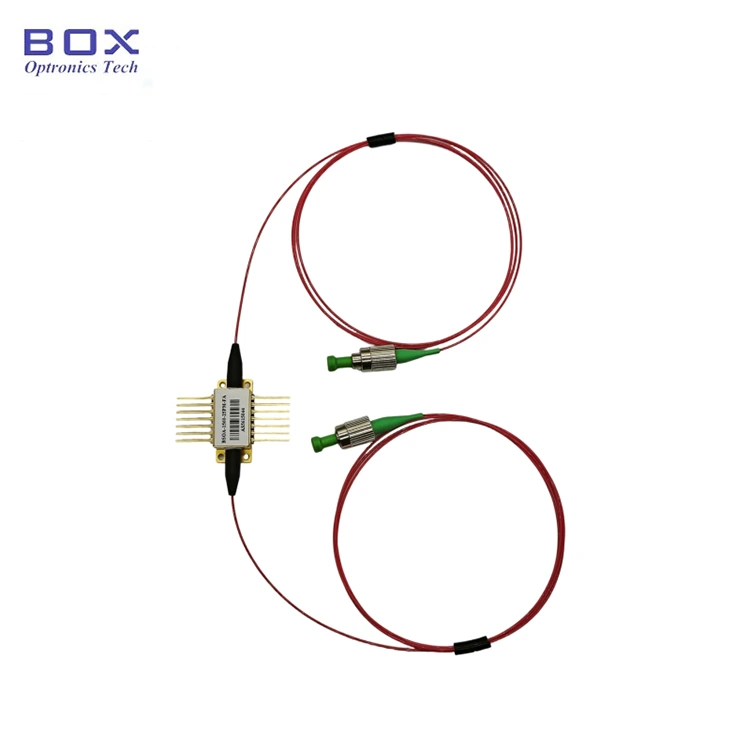

1310nm 15dBm polovodičový optický zosilňovač (SOA) so 14-pinovým motýľovým balením ponúka vysokovýkonné riešenie pre optiku zosilnenie v rozsahu vlnových dĺžok 1310 nm. S výstupným výkonom 15 dBm a So ziskom signálu 25 dB je táto SOA ideálna pre aplikácie v optických prepínačoch, WDM optické siete a MOPA lasery.

Produkt Špecifikácie

Produkt Vlastnosti

● SMF-28e vlákno s FC/APC konektorom;

● Nízka hlučnosť Obrázok &Nízka polarizačná závislosť;

● 14-kolíkový Balenie BTF s TEC, termistorom.

Produkt Aplikácie

● Náhrada straty za optické pripojenie a prepínač;

● Optické vlákno WDM siete;

● MOPA (hlavný oscilátor Výkonový zosilňovač) laser.

Produkt Podrobnosti

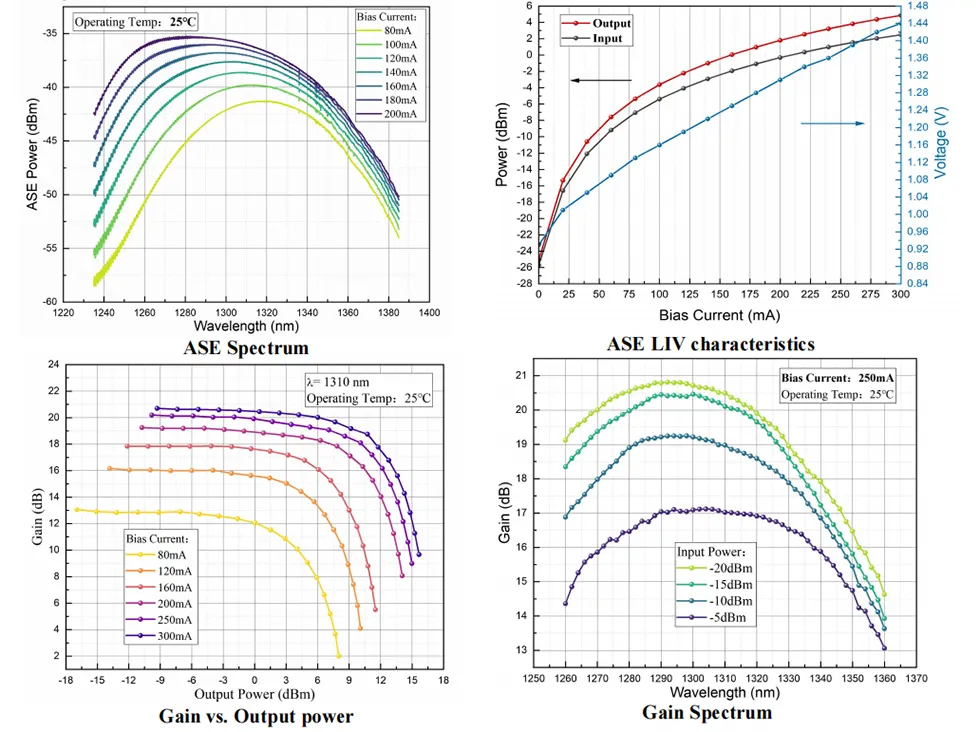

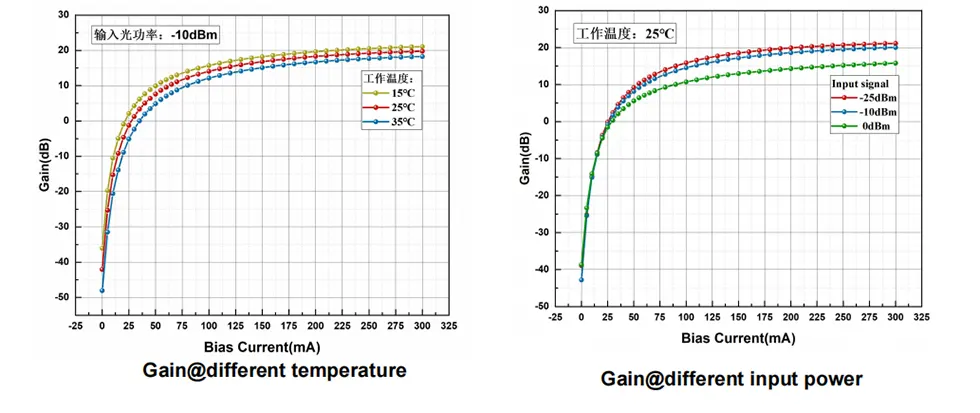

● Typické spektrum

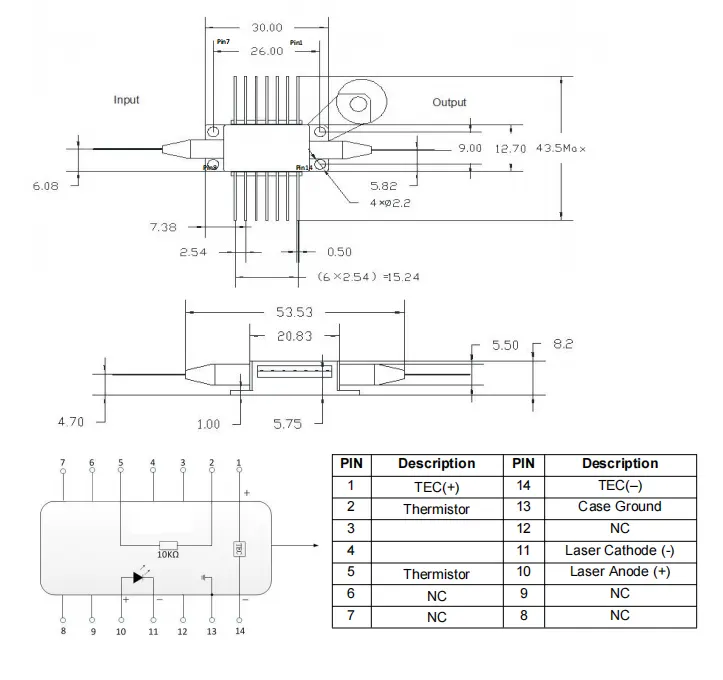

● Výkres obalu a definícia PIN-OUT (jednotka: mm) -1310nm 15dBm Polovodičový optický zosilňovač

Objednávanie informácie

napr.: BSOA-1310-25SM-FA

(Informácie o objednávke: 1310nm 15dBm polovodičový optický zosilňovač, 25dB malý zisk signálu, saturačný optický výkon 15dBm, 14-kolíkový motýlik, s SM vláknom, FC/APC konektorom).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
