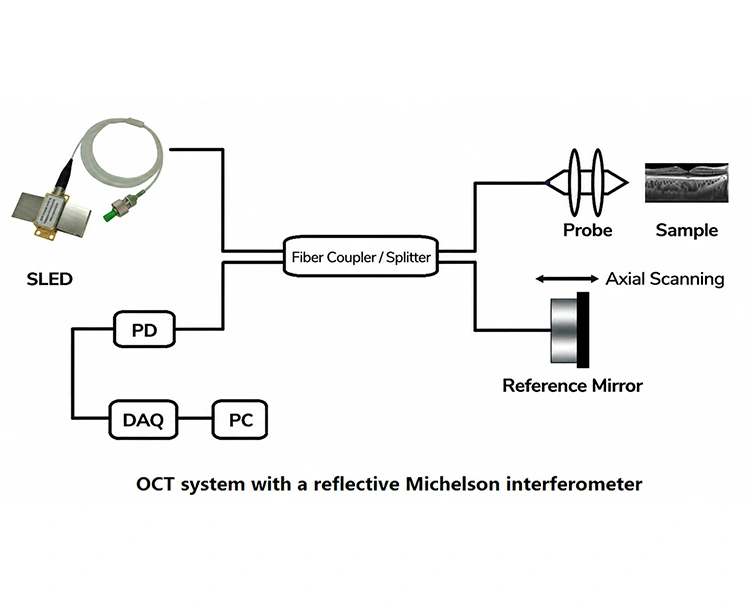

(1) Svetlo vyžarované širokopásmovým zdrojom s nízkou koherenciou (ako je napríklad SLED) sa rozdeľovačom lúčov (alebo vláknovou spojkou) rozdelí na dva lúče, ktoré vstupujú do referenčného ramena a do ramena vzorky.
(2) Svetlo v referenčnom ramene sa odráža späť od zrkadla.
(3) Keď svetlo v ramene vzorky osvetlí skúmané tkanivo alebo materiál, vráti sa spätne rozptýlené svetlo z rôznych hĺbok.
(4) Dva lúče sa rekombinujú na rozdeľovači lúčov; interferenčný signál sa generuje iba vtedy, keď rozdiel optickej dráhy medzi dvoma ramenami spadá do koherentnej dĺžky svetelného zdroja. Táto krátka dĺžka koherencie zaisťuje vysoké axiálne rozlíšenie systému.
(5) Skenovaním polohy referenčného zrkadla alebo využitím frekvenčného rozmietania na získanie interferenčných signálov dokáže systém zrekonštruovať dvojrozmerné alebo trojrozmerné tomografické snímky vzorky vrstvu po vrstve.
|
Komponent |
Popis funkcie |
|

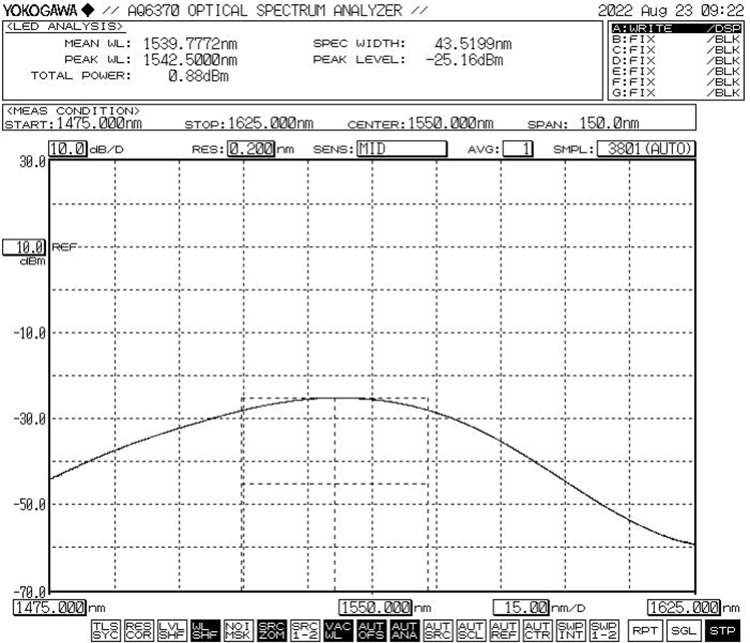

Svetelný zdroj SLED |
Poskytuje širokopásmové svetlo s nízkou koherenciou, ktoré slúži ako hlavný zdroj svetla pre systém OCT na dosiahnutie vysokého axiálneho rozlíšenia; typicky pracuje v blízkom infračervenom pásme 800–1550 nm. |
|
Spojka / rozdeľovač vlákien |
Rozdeľuje zdroj svetla na vzorové rameno a referenčné rameno a kombinuje signály ozveny z oboch ramien do detektora. |
|
Sonda |
Sústreďuje svetelný lúč na povrch alebo vnútro vzorky a zbiera spätne odrazené / spätne rozptýlené optické signály z rôznych hĺbok. |
|
Referenčné zrkadlo |
Poskytuje stabilnú referenčnú optickú dráhu. Mení dĺžku optickej dráhy referenčného ramena pomocou presného axiálneho skenovania, realizuje porovnávanie interferenčného signálu s odrazeným svetlom z rôznych hĺbok vzorky a dokončuje skenovanie s hĺbkovým rozlíšením. |
|
PD |
Detekuje interferenčné optické signály z ramena vzorky a referenčného ramena. |
|
Systém získavania údajov (DAQ) |
Prevádza fotoelektrické signály na digitálne signály na spracovanie a ukladanie v reálnom čase počítačom. |
|
PC |
Spracováva získané interferenčné signály pomocou algoritmov, ako je Fast Fourier Transform (FFT), a rekonštruuje 2D alebo 3D tomografické snímky vzorky s vysokým rozlíšením. |

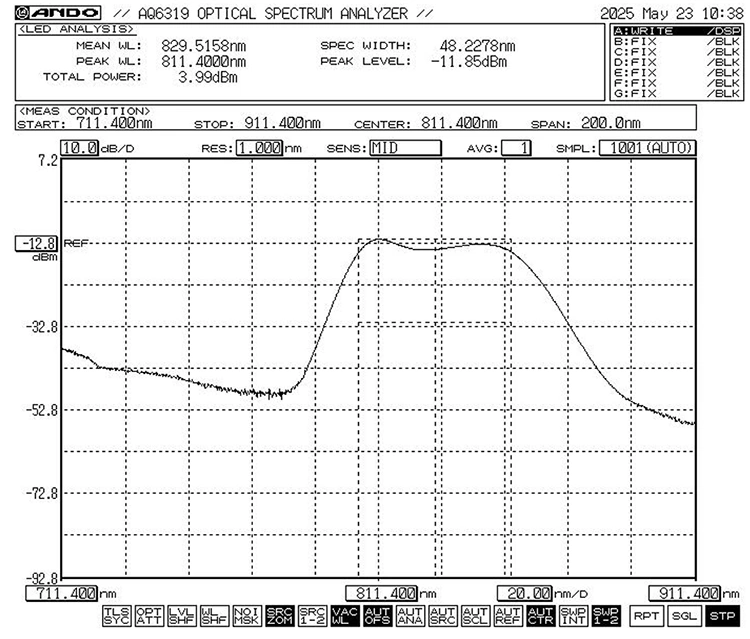

840nm 20mW SLED širokopásmový svetelný zdroj
Svetelný zdroj 1060nm 1064nm SLD
Otázka 1: Aká vlnová dĺžka (v nm) širokopásmového svetelného zdroja SLD sa zvyčajne používa v OCT?
A1: Biomedicínske zobrazovanie → 800–1060 nm;
Priemyselná kontrola/aplikácie vláknovej optiky → 1300–1550nm.
Otázka 2: Vyžaduje si širokopásmový svetelný zdroj SLED izolátor?
A2: Pre priemyselné aplikácie je potrebné nezávisle posúdiť veľkosť odrazenej optickej sily; ak je to zaručené, môžu byť potrebné viaceré izolátory.
Otázka 3: Majú svetelné zdroje SLD, ktoré poskytujete, vstavaný obvod ovládača?
Odpoveď 3: Áno, ponúkame modulárne riešenia, ktoré integrujú laserový čip, obvod ovládača a (voliteľne) vláknovú spojku. To umožňuje priame použitie alebo ďalšiu integráciu systému bez potreby pripojenia externého ovládača.
-
