1550nm 1W vláknový laser

Obsah

1. Predstavenie 1550nm 1W vláknového lasera

2. Špecifikácie produktu

3. Vlastnosti

4. Aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Návod na obsluhu

10. Poznámky k prevádzke a údržbe

11. Zabezpečenie kvality a popredajný servis

Predstavenie produktu - 1550nm 1W vláknový laser

1550nm 1W vláknový laser využíva DFB laser v kombinácii s vysokovýkonným optickým modulom na dosiahnutie vysokovýkonného laserového výstupu s jednou vlnovou dĺžkou. Vyznačuje sa vysokou presnosťou vlnovej dĺžky a vysokým pomerom potlačenia bočného režimu. Možnosti zahŕňajú jednovidové vlákno alebo vlákno udržiavajúce polarizáciu; Jednotka ponúka vysoký výstupný výkon s nastaviteľným prúdom, okamžité vyžarovanie svetla po zapnutí a užívateľsky príjemnú obsluhu, vďaka čomu je ideálna na laboratórne použitie pre výskumníkov.

Špecifikácie produktu - 1550nm 1W vláknový laser

Vlastnosti produktu - 1550nm 1W vláknový laser

● DFB seed + architektúra fázy s vysokým príkonom vyvažujúca šírku linky a výkon;

● Výnimočná stabilita výkonu pre dlhotrvajúcu nepretržitú prevádzku;

● Možnosti SM a PM vlákien pre flexibilnú systémovú integráciu;

● Benchtop a balíky modulov pre laboratórnu a OEM integráciu;

● 10%–100% plynulé nastavenie výkonu.

Aplikácie produktu - 1550nm 1W vláknový laser

● Testovanie a výskum koherentnej optickej komunikácie;

● Nelineárna optika a generovanie superkontinua;

● Svetelný zdroj vysielača LiDAR;

● Pumpovanie zosilňovača vlákna a charakteristika zisku.

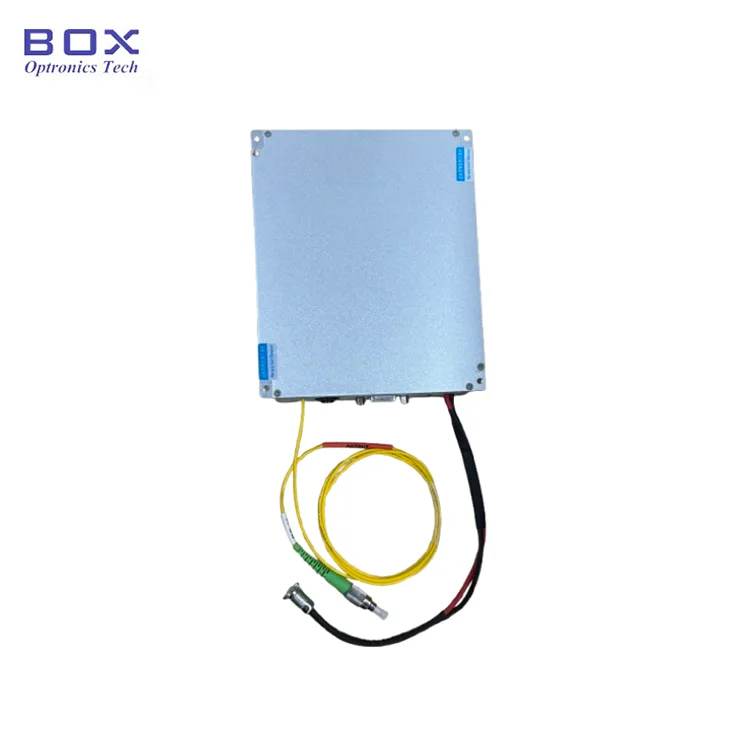

Podrobnosti o produkte-1550nm 1W vláknový laser

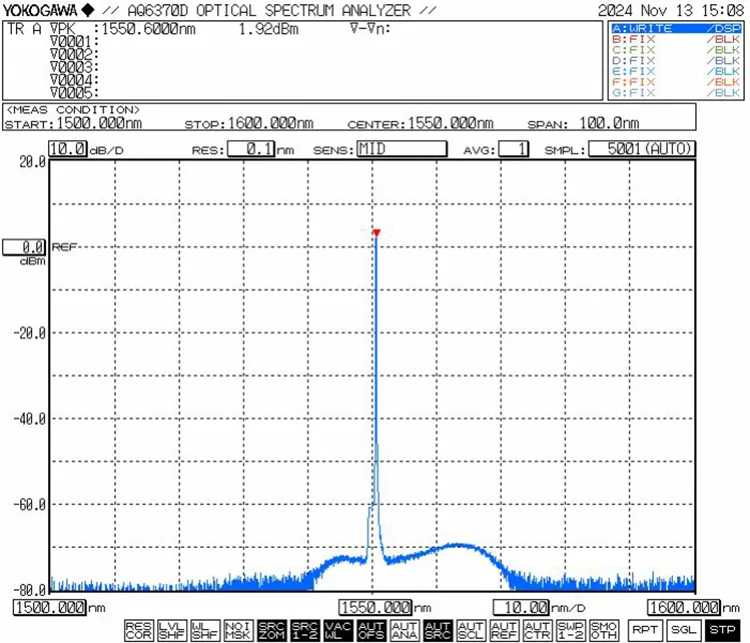

● Typická charakteristická krivka: λ= 1550 nm, šírka čiary ≤3 MHz, Pavg= 20 W

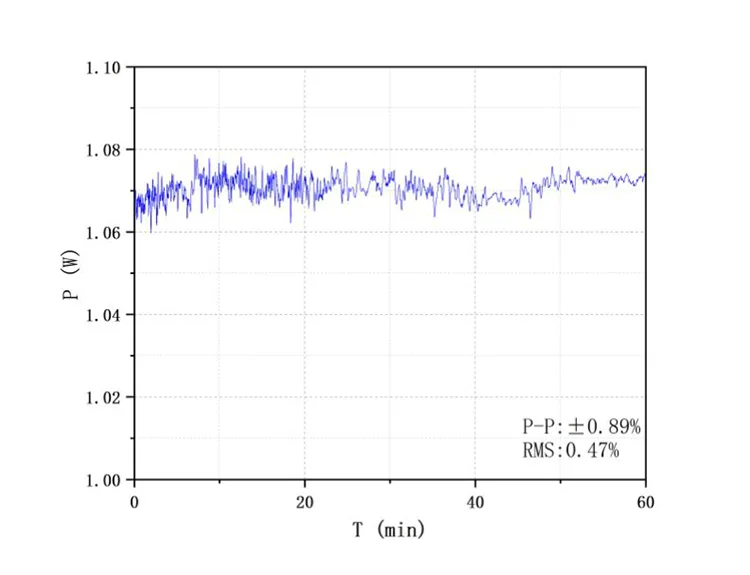

● Výkon lasera a stabilita výkonu (Test stability výkonu @ 1 W)

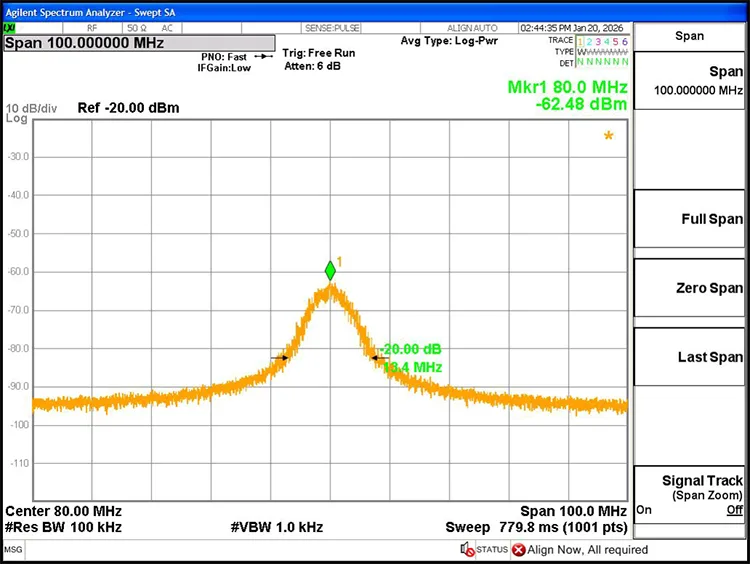

● Šírka čiary lasera@3dB: 0,67MHz

Informácie o objednávaní - 1550nm 1W vláknový laser

napr.: HFL-1550-30-PM-M31

(Informácie o objednávke: 1550nm 1W vláknový laser, výstupný výkon 1W (30dBm), vlákno PM1550, balík modulov).

Datasheet and Testsheet-1550nm 1W vláknový laser

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby - 1550nm 1W vláknový laser

● Podmienky cenovej ponuky

(1) EXW

(2) DAP

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Prevádzkové kroky - 1550nm 1W vláknový laser

Krok 1. Vybalenie: Pred montážou skontrolujte, či je kompletné príslušenstvo.

● Štandardné príslušenstvo

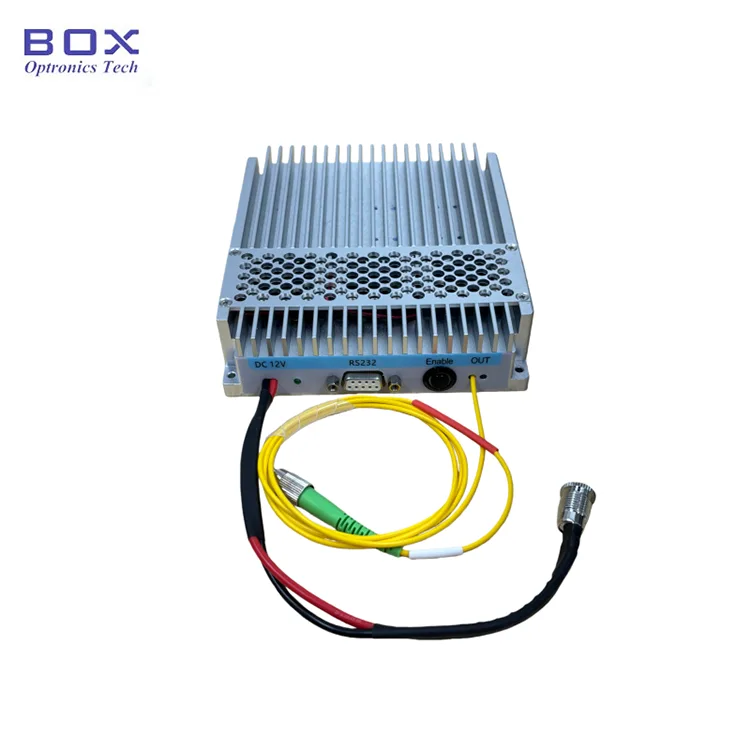

Krok 2. Napájanie: Napájací port používa štandardné rozhranie DC5,5×2,1 mm. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. Napájací kábel s konektorom v tvare U na pripojenie k napájaciemu zdroju vypínača je k dispozícii na požiadanie v čase nákupu.

Krok 3. Pripojenie výstupného vlákna: Odstráňte kryt proti prachu z konektora vlákna, skontrolujte koncovú stranu, či nie je znečistená alebo poškodená, a pred pripojením k iným optickým zariadeniam alebo testovacím zariadeniam zaistite čistotu. V prípade modelov s vysokým výkonom sa odporúča fúzne spájanie.

Setp4. Pripojenie k hostiteľskému počítaču: Pomocou priloženého sériového dátového kábla USB-RS232 pripojte modul k počítaču. Nainštalujte vyhradený sériový ovládač (poskytnutý spoločnosťou Box Optronics), aby ste umožnili komunikáciu. Bez ovládača sa hostiteľský softvér nemôže pripojiť k modulu.

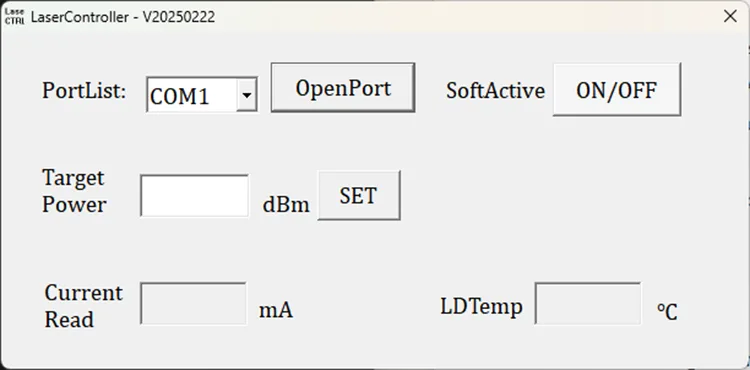

Krok 5. Ovládací softvér: Hostiteľský softvér umožňuje nastavenie výstupného výkonu a ovládanie laserového výstupu pomocou tlačidla "SoftActive" (pozrite si schému rozhrania nižšie). Softvér zobrazuje nastavený prúd čerpadla, výstupný výkon a stav monitorovania teploty

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.

Poznámky k prevádzke a údržbe - 1550nm 1W vláknový laser

● Vyhnite sa častému pripájaniu/odpájaniu konektorov vlákien, aby ste zabránili hromadeniu prachu a poškodeniu koncovej časti.

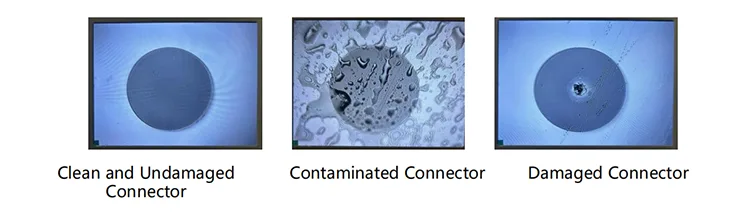

● Pred pripojením vyčistite konektory vlákien handričkou, ktorá nepúšťa vlákna a skontrolujte ich pomocou detektora zakončenia vlákien. Vždy pripájajte/odpájajte vlákna bez napájania, aby ste predišli spáleniu koncovky. Nepoužité konektory uzavrite krytkami proti prachu.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; skladujte na suchom mieste.

● Pri dlhodobom používaní ho položte na chladič.

Zabezpečenie kvality a popredajný servis-1550nm 1W vláknový laser

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
