SLD širokopásmový svetelný zdroj 1310nm

Obsah

1. Predstavenie SLD širokopásmového svetelného zdroja 1310nm

2. Špecifikácie produktu

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Návod na obsluhu

10. Poznámky k prevádzke a údržbe

11. Zabezpečenie kvality a popredajný servis

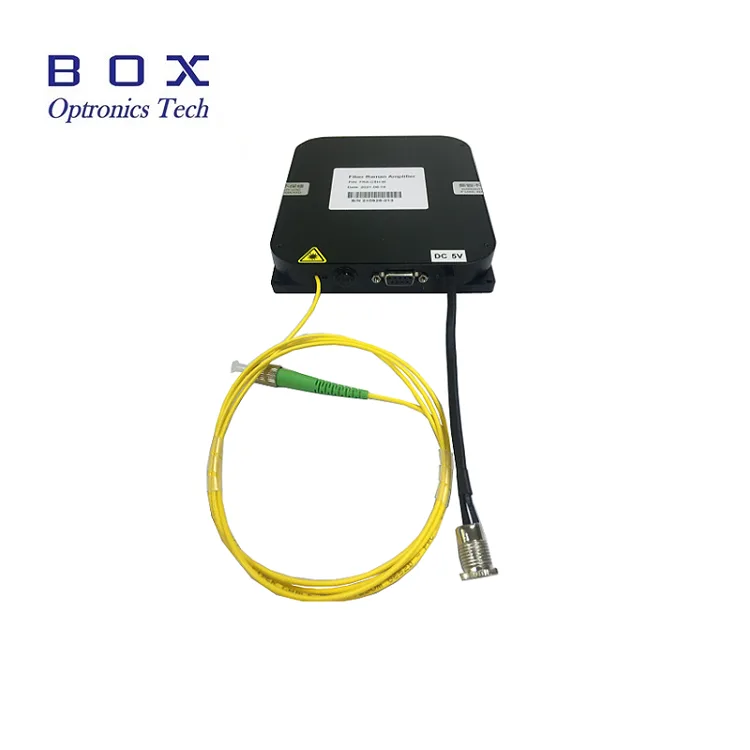

Predstavenie produktu-SLD Širokopásmový svetelný zdroj 1310nm

Širokopásmový svetelný zdroj 1310nm SLD poskytuje stabilné širokopásmové vyžarovanie s nízkou koherenciou so spektrálnou šírkou typicky >30nm a výstupným výkonom dostupným pri 1/3/10/15mW. Jeho spojenie SMF-28e alebo PM Fiber, nízke spektrálne zvlnenie a kompaktné balenie ho predurčujú na snímanie optických vlákien, OCT zobrazovanie a presné optické merania. Tento širokopásmový svetelný zdroj SLD je optimalizovaný pre optickú komunikáciu, biomedicínske zobrazovanie a testovanie zariadení s optickými vláknami.

Špecifikácie produktu-SLD Širokopásmový svetelný zdroj 1310nm

Vlastnosti produktu-SLD širokopásmový svetelný zdroj 1310nm

● 1/3/10/15 mW K dispozícii je viacero úrovní výkonu, aby vyhovovali rôznym potrebám;l

● Široké spektrum;

● Nízke spektrálne zvlnenie;

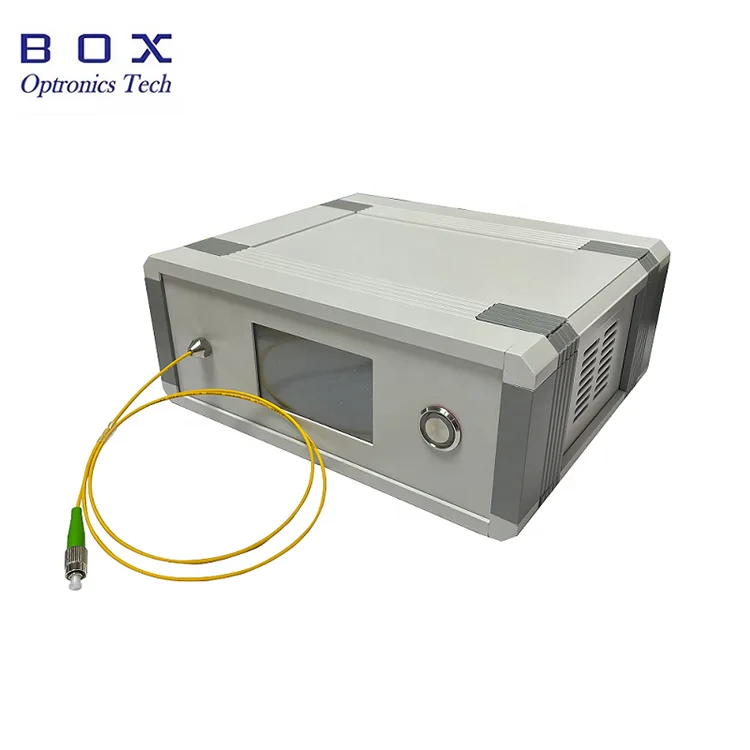

● Prispôsobený balík a veľkosť.

Aplikácie produktu-SLD Širokopásmový svetelný zdroj 1310nm

● optické snímanie;

● lekárske zobrazovanie;

● Presné meranie;

● Test zariadenia s optickým vláknom.

Podrobnosti o produkte-SLD širokopásmový svetelný zdroj 1310nm

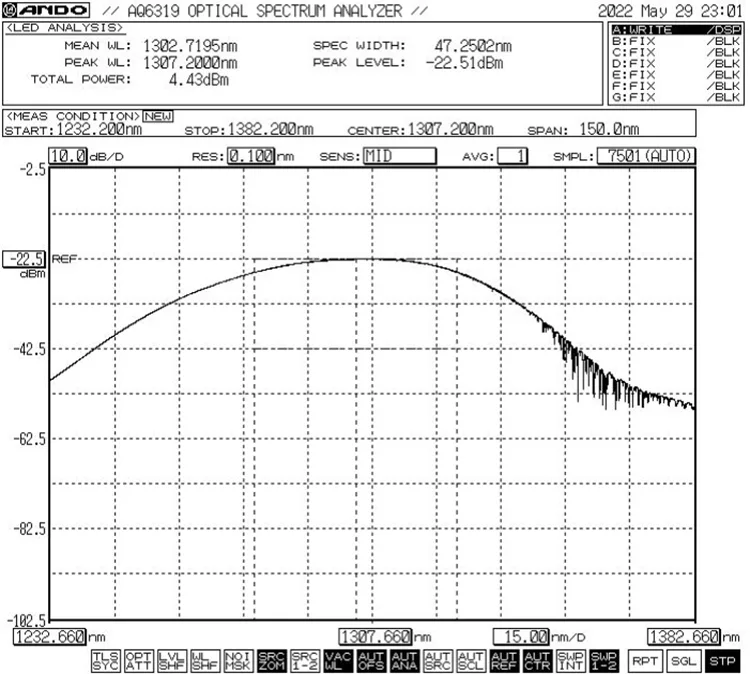

● Spektrálna referencia: -3dB Šírka pásma Min.30nm

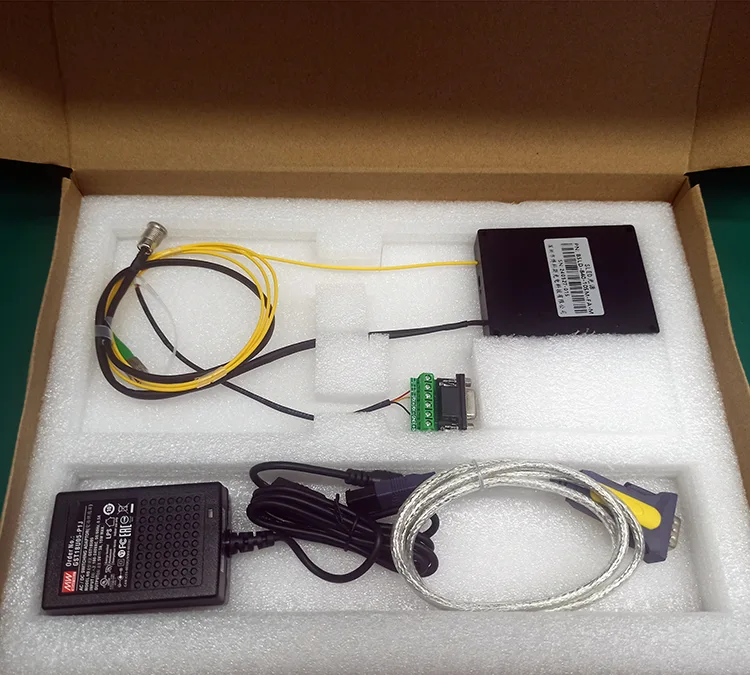

● Štandardné príslušenstvo

Informácie pre objednávku-SLD Širokopásmový svetelný zdroj 1310nm

napr.: BSLD-1310-10SM-FA-M

(Informácie pre objednávku: SLD Širokopásmový svetelný zdroj 1310nm, výstupný výkon 10mW, SM vlákno, s FC/APC konektorom, balenie modulu).

Datasheet a Testsheet-SLD Širokopásmový svetelný zdroj 1310nm

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby-SLD Širokopásmový svetelný zdroj 1310nm

● Podmienky cenovej ponuky

(1) EXW

(2) DAP

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Prevádzkové kroky-SLD Širokopásmový svetelný zdroj 1310nm

Krok 1. Vybalenie: Pred montážou skontrolujte, či je kompletné príslušenstvo.

Krok 2. Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte len originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)

Krok 3. Pripojenie výstupného vlákna: Otvorte kryt proti prachu na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno s testovaným zariadením alebo meračom výkonu.

Setp4. Pripojenie k hostiteľskému počítaču: Pomocou zeleného kábla portu a dátového kábla USB-RS485 DB9 pripojte širokopásmový svetelný zdroj SLD 1310nm k počítaču; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.

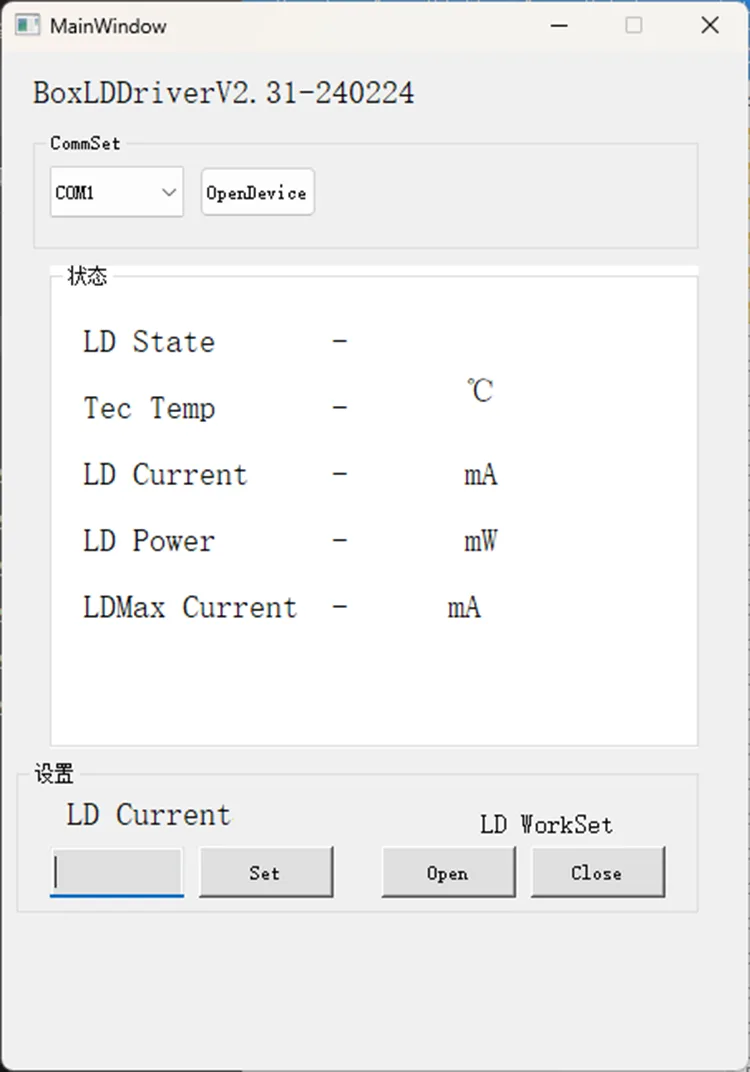

Krok 5. Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu SLD širokopásmového svetelného zdroja 1310nm. Vyberte správny port, nastavte prúd a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Neaplikujte ihneď plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.

Poznámky k prevádzke a údržbe-SLD Širokopásmový svetelný zdroj 1310nm

● Očistite konektory vlákien utierkou nepúšťajúcou vlákna a pred pripojením ich skontrolujte detektorom zakončenia vlákien. Vlákna vždy pripájajte/odpájajte bez napájania, aby ste predišli spáleniu koncovky. Konektory optických vlákien musia byť zakryté protiprachovými krytkami.

● Vyhnite sa častému pripájaniu/odpájaniu konektorov vlákien, aby ste predišli hromadeniu prachu a poškodeniu koncových častí.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; skladujte na suchom mieste.

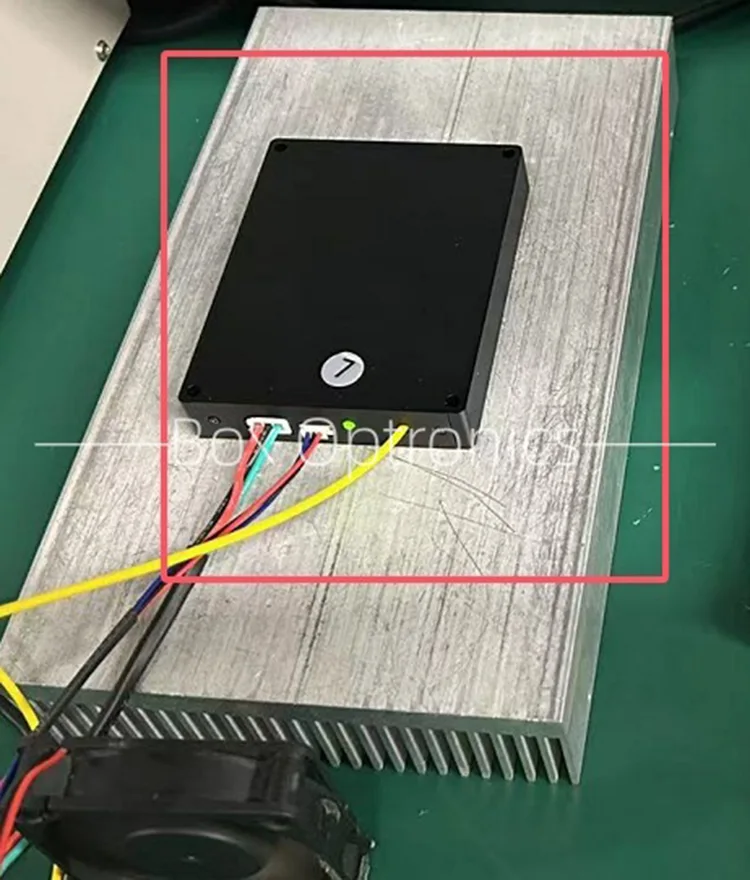

● Pri dlhodobom používaní ho položte na chladič.

Zabezpečenie kvality a popredajný servis-SLD Širokopásmový svetelný zdroj 1310nm

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
