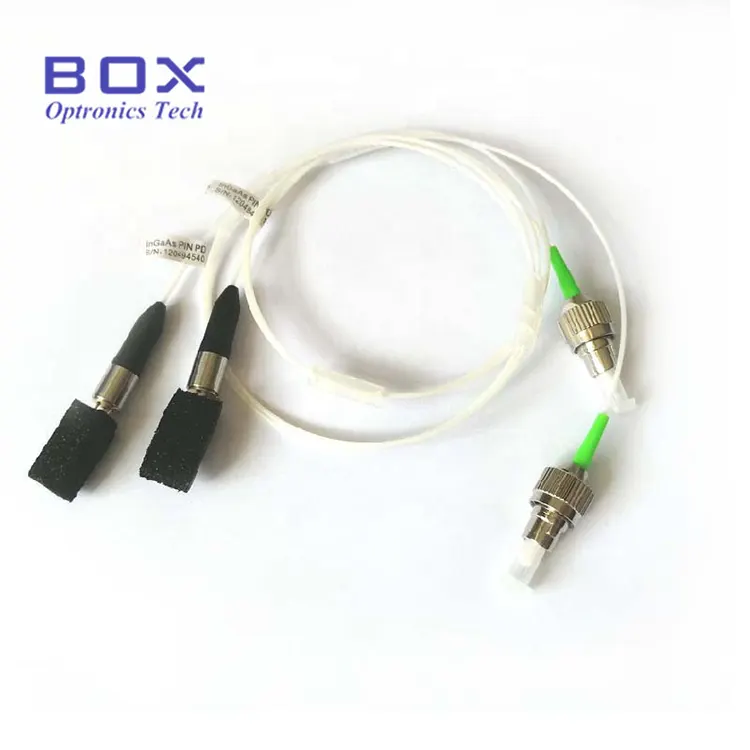

Koaxiálny Pigtailed InGaAs PIN fotodiódový detektor je optický detektor s rozsahom spektrálnej odozvy 1100-1650nm. Poskytuje vysokú odozvu pri bežne používaných vlnových dĺžkach 1310nm a 1550nm a je určený na komunikáciu s optickými vláknami, CATV, snímanie a testovanie a meranie. BPD-70P10B-FA má 70um aktívnu plochu a 1-metrový vláknový pigtail s FC/APC konektorom a je dostupný zo skladu. Ostatné konfigurácie aktívnej oblasti, balíka, vlákna, konektora a vývodu sú prispôsobené pre integráciu OEM.
· Široký rozsah spektrálnej odozvy: 1100 nm až 1650 nm
· Vysoká odozva , nízky tmavý prúd a nízka kapacita spoja
· Široká šírka pásma: 2,5 GHz
· Čas rýchleho vzostupu/klesnutia: 0,3 ns
· Pigtailový optický výstup s FC/APC alebo iným konektorom (dostupná je aj možnosť zásuvky)
· Analógové optické prijímače pre CATV a optický prenos videa
· Širokopásmové vysokofrekvenčné systémy detekcie cez vlákno
· Optické testovacie a meracie prístroje vrátane detekcie signálu OTDR
· Distribuované snímanie optických vlákien, ako je napríklad distribuované snímanie akustiky (DAS)
· Monitorovanie optického výkonu v EDFA, DWDM a laserových systémoch
· Výskum v laboratóriu fototónie a integrácia systému OEM
|
Parameter |
Symbol |
Podmienka |
Hodnotenie |
Jednotka |
|
Saturačný optický výkon |
PS |
CW |
5 |
mW |
|
Dopredný prúd |
AK |
CW |
10 (typ) |
mA |
|
Reverzné napätie |
VRPD |
CW |
30 |
V |
|
Reverzný prúd |
IRPD |
CW |
5 |
mA |
|
Prevádzková teplota |
TOP |
- |
-40 ~ +85 |
°C |
|
Skladovacia teplota |
TS |
- |
-40 ~ +85 |
°C |
|
Parameter |
Symbol |
Skúšobná podmienka |
Min. |
Typ. |
Max. |
Jednotka |
|
Rozsah vlnovej dĺžky |
λ |
- |
1100 |
- |
1650 |
nm |
|
Odozva @ 1310nm |
R |
Vr = 5 V, A = 1310 nm |
0.85 |
0.90 |
- |
A/W |
|
Odozva @ 1550nm |
R |
Vr = 5 V, A = 1550 nm |
0.90 |
0.95 |
- |
A/W |
|
Temný prúd |
ID |
Vr = 5 V |
- |
0.2 |
0.5 |
nA |
|
Kapacita spoja |
C |
Vr=5V, f=1MHz, puzdro otvorené |
- |
0.6 |
0.75 |
pF |
|
Čas vzostupu / Čas pádu |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Šírka pásma (-3dB) |
BW |
Vr=5V, záťaž 50Ω, dĺžka vodiča=6mm, puzdro otvorené |
2.5 |
- |
- |
GHz |
|
Kompozitný beat druhého rádu |
CSO |
- |
- |
-70 |
- |
dB |
|
Kompozitný beat tretieho rádu |
CTB |
- |
- |
-80 |
- |
dB |
|
Prevádzkové napätie |
V |
- |
- |
-5 |
- |
V |
|
Optická návratová strata |
ORL |
A = 1310 nm |
- |
45 |
- |
dB |
BPD – XX X XX X – XX – ( X )
Príklad: BPD-70P10B-FA ( 70 m aktívna oblasť, typ Pigtailed, 1,0 m vlákno, konektor typu B, konektor FC/APC)
|
Pole |
kód |
Popis |
|
Produktová séria |
BPD |
Séria Box Photodiode |
|
Aktívna oblasť |
55/70/3H/iné |
55 = φ55μm; 70 = φ70 μm; 3H = 0300 um; Iné = zvyk |
|
Typ PD |
P/R |
P = Pigtailový typ; R = Typ nádoby |
|
Dĺžka vlákna |
05 / 10 / Iné |
05 = 0,5 m; 10 = 1,0 m; Iné = vlastná dĺžka |
|
Pinout |
A / B / C / Null |
A = typ A; B = typ B; C = typ C |
|
Konektor |
FA / SA / FC / SC / ST / Iné |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Iné = zvyk |
|
Materiál |
Null / C / M / P |
Null = predvolená hodnota; C = keramika; M = kov; P = plast |
Poznámka: Dĺžku pigtailu a pevný formát karty je možné prispôsobiť. Štruktúra produktu, veľkosť, optické parametre a požiadavky na technológiu spracovania môžu byť navrhnuté podľa požiadaviek zákazníka.
Odpoveď: Hlavným rozdielom je dizajn balíka a systémová integrácia. Koaxiálny pigtailový detektor integruje InGaAs PIN fotodiódu v hermetickom koaxiálnom balení s vláknovým pigtailom, čím poskytuje priame pripojenie vlákna a vysokofrekvenčný výkon pre aplikácie, ako sú CATV prijímače a optické testovacie zariadenia. Fotodiódy TO5/TO46 používajú kovové obaly s optickými okienkami a vyžadujú externú optickú väzbu, vďaka čomu sú vhodnejšie na detekciu voľného priestoru a meranie optického výkonu.
Odpoveď: Verzia s pigtailom má trvalo pripojené vlákno na priame optické pripojenie, zatiaľ čo verzia so zásuvkou poskytuje odnímateľné rozhranie vlákna pre pohodlné pripojenie a výmenu. Výber závisí hlavne od požiadaviek na integráciu systému: balíky s pigtailom sú vhodné pre pevné inštalácie OEM, zatiaľ čo balíky so zásuvkami sú vhodné pre testovacie a laboratórne zariadenia.
Odpoveď: Priemer aktívnej oblasti by ste mali zvoliť na základe veľkosti vášho optického lúča, schémy spojenia a šírky pásma detekcie cieľa. Menšie priemery aktívnej plochy prinášajú nižšiu spojovaciu kapacitu a vyššiu rýchlosť odozvy, zatiaľ čo čipy s väčšou plochou poskytujú vyššiu účinnosť optického zberu a uvoľnenú toleranciu zarovnania. Pre systémy s optickými vláknami môžu stredne veľké možnosti, ako napríklad 70 um, dosiahnuť dobrý kompromis medzi šírkou pásma a zemepisnou šírkou zarovnania.
· 1mm InGaAs PIN fotodióda aktívnej oblasti
· 5mm InGaAs PIN fotodióda TO5
· Silikónová fotodióda TO46
· Zosilňovač zosilňovača vlákna dopovaného erbiom v pásme C
· Pri manipulácii s fotodiódou dodržujte správne postupy ochrany proti ESD, pretože fotodiódy InGaAs PIN sú zariadenia citlivé na ESD.
· Nedotýkajte sa koncovej plochy vlákna alebo optického konektora holými prstami.
· Neprekračujte absolútne maximálne hodnotenia uvedené v údajovom hárku.
· Vyhnite sa nadmernému ohýbaniu alebo mechanickému namáhaniu vlákna.
