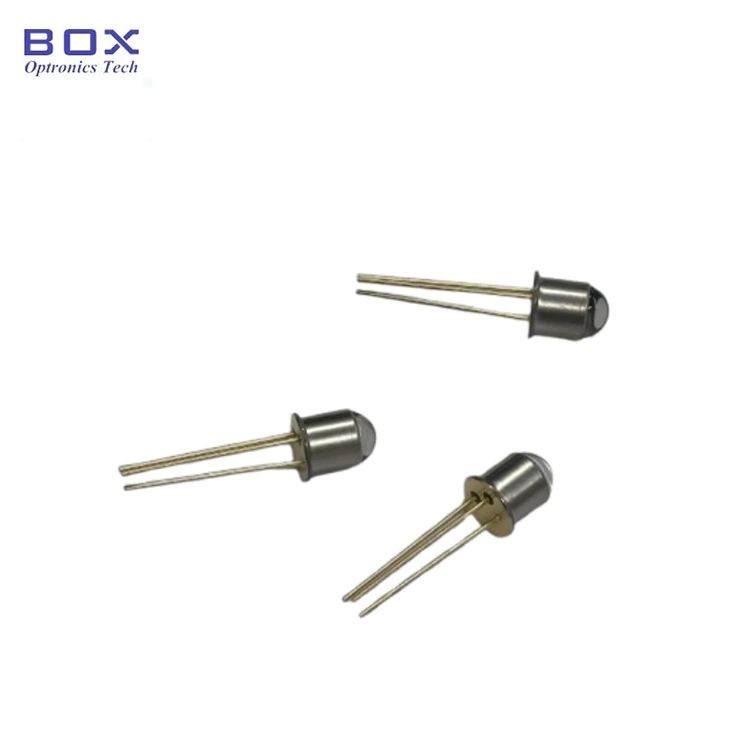

1mm Aktívna plocha InGaAs PIN fotodióda

Prehľad produktu - 1mm aktívna plocha InGaAs PIN fotodióda

1mm aktívna plocha InGaAs PIN fotodiódy (modely: BPD-1STO46B-BL a BPD-1STO46B-FW) od Box Optronics je kompaktný, vysoko citlivý InGaAs PIN fotodetektor určený pre blízko infračervenú optickú detekciu v rozsahu vlnových dĺžok 900nm až 1650nm. Vďaka aktívnej ploche s priemerom 1 mm poskytuje vyváženú kombináciu schopnosti zberu svetla, tolerancie spojenia a výkonu detekcie pre meranie optického výkonu, prístrojové vybavenie z optických vlákien a aplikácie optického monitorovania.

K dispozícii sú dve konfigurácie balíka TO46: BPD-1STO46B-BL s okienkom s guľovou šošovkou pre zlepšenú účinnosť spojenia so zaostrenými optickými signálmi alebo optickými signálmi spojenými vláknami a BPD-1STO46B-FW s plochým okienkom pre optickú detekciu vo voľnom priestore a aplikácie vyžadujúce planárne optické rozhranie. Obe verzie sú vybavené hermetickým kovovým obalom TO46 pre spoľahlivú dlhodobú prevádzku.

Kľúčové vlastnosti-1mm aktívna plocha InGaAs PIN fotodióda

· 1 mm priemer aktívnej plochy

· Široký rozsah spektrálnej odozvy: 900nm-1650nm

· Vysoká odozva: 0,9 A/W typická pri 1310nm, 0,95A/W pri 1550nm

· Nízky tmavý prúd a nízka kapacita spoja

· Kompaktné hermetické kovové balenie TO46

· Dve možnosti okienka: guľová šošovka (BL) pre lepšiu účinnosť spojenia, ploché okno (FW) na detekciu voľného priestoru

Typické aplikácie-1mm aktívna oblasť InGaAs PIN fotodióda

· Optické merače výkonu a systémy na monitorovanie optického výkonu

· Zariadenia na testovanie a meranie optických vlákien

· Monitorovanie výkonu EDFA a optického zosilňovača

· NIR spektroskopia a systémy optického snímania

· Aplikácie na optickú detekciu voľného miesta

· Charakterizácia a kalibrácia optických komponentov

· Fotonické prístroje a integrácia OEM

Špecifikácie produktu -1mm Aktívna plocha InGaAs PIN fotodióda

Absolútne maximálne hodnotenia (TC = 25 °C)

Elektrooptické vlastnosti (TC = 25 °C)

Definícia balenia a kolíka -1mm aktívna oblasť InGaAs PIN fotodióda

Typ balenia: TO46 Hermetický kovový obal

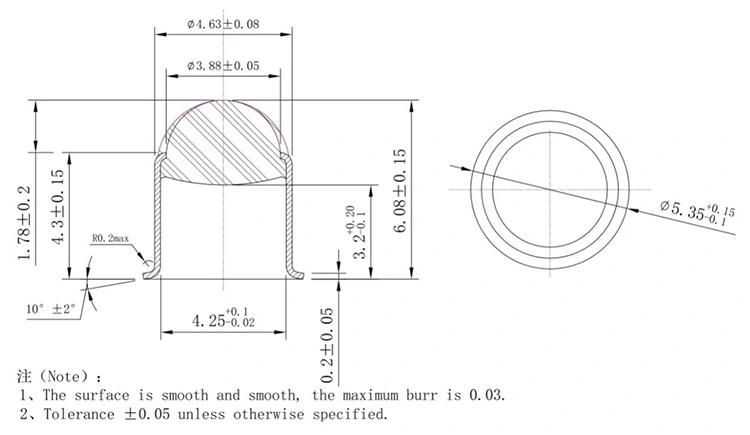

Guľôčkové šošovky:

Ploché okno:

Informácie pre objednávku -1mm Aktívna plocha InGaAs PIN fotodióda

Modelová nomenklatúra

BPD – X X AŽ XX – X – X

Príklad: BPD-1STO46B-FW

Datasheet -1mm Aktívna plocha InGaAs PIN fotodióda

BPD-1STO46B-BL

BPD-1STO46B-FW

Často kladené otázky (FAQ)

Otázka: Aký je rozdiel medzi verziami BL (guľôčkové šošovky) a FW (ploché okno)?

Odpoveď: BPD-1STO46B-BL obsahuje okno s guľovou šošovkou, ktoré zlepšuje účinnosť optickej väzby zaostrením dopadajúceho svetla na 1 mm aktívnu oblasť. Je vhodný pre optické signály spojené vláknami, zaostrené lúče a aplikácie vyžadujúce vyššiu toleranciu spojenia, ako je meranie optického výkonu a testovacie zariadenia z optických vlákien.

BPD-1STO46B-FWmá ploché optické okno bez zaostrovacej optiky, ktoré poskytuje priame optické rozhranie pre optické aplikácie detekcie a merania vo voľnom priestore, kde je dôležité zachovať pôvodný profil lúča.

Obidve verzie používajú rovnaký InGaAs PIN fotodiódový čip a hermetický obal TO46, pričom konfiguráciu optického okienka je možné zvoliť podľa spôsobu spojenia a požiadaviek aplikácie.

Otázka: Aký rozsah vlnových dĺžok dokáže táto 1mm InGaAs fotodióda detekovať?

Odpoveď: Táto InGaAs PIN fotodióda poskytuje široký rozsah spektrálnej odozvy v blízkej infračervenej oblasti od 900nm do 1650nm, pokrývajúci bežne používané optické vlnové dĺžky vrátane komunikačných pásiem 1310nm a 1550nm. Odozva je špecifikovaná na 1310nm (typicky 0,9A/W) a 1550nm (typicky 0,95A/W). Je vhodný na meranie optického výkonu, laserové monitorovanie, optické snímanie a prístrojové aplikácie vyžadujúce spoľahlivú detekciu NIR.

Otázka: Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: MOQ pre 1mm InGaAs PIN fotodiódu TO46 je 1ks. Podporujeme flexibilné množstvo objednávok, od jednotlivých jednotiek pre výskum a vývoj a prototypovanie až po väčšie objemy pre výrobu nástrojov a OEM programy.

Otázka: Môžem získať verziu tejto 1mm InGaAs PIN fotodiódy s aktívnou oblasťou s vláknom?

A: Áno. Box Optronics tiež poskytuje moduly fotodiód InGaAs s optickými vláknami s možnosťami konektorov pre priame optické pripojenie. Tieto moduly integrujú fotodiódový čip InGaAs s vláknovou väzbou v kompaktnom balení, vhodnom na integráciu OEM do optických prístrojov a systémov s optickými vláknami.

Súvisiace produkty -1mm Aktívna plocha InGaAs PIN fotodióda

· Koaxiálny Pigtailed InGaAs PIN fotodiódový detektor

· 2mm InGaAs PIN fotodióda TO5 (model BPD-2STO5B-FW)

· 3mm InGaAs PIN fotodióda TO5 (model BPD-3STO5B-FW)

· 5mm InGaAs PIN fotodióda TO5 (model BPD-5STO5B-FW)
