850nm vysokovýkonný cirkulátor

Box Optronics dodáva 850nm High Power Circulator, vysokovýkonný pasívny optický komponent určený na presné riadenie smeru svetla v systémoch s optickými vláknami. Toto 3-portové obehové čerpadlo umožňuje nerecipročný prenos, smerovanie optických signálov z portu do portu sekvenčným spôsobom pri zachovaní vynikajúceho optického výkonu.

Vďaka typickému vložnému úbytku len 1,0 dB, vysokej izolácii 25 dB a vysokej spätnej strate minimálne 45 dB je toto obehové čerpadlo ideálne pre vysokovýkonné 850nm aplikácie. Podporuje celkový priemerný výkon až do 500 mW/1W/5W/10W cez porty, vďaka čomu je vhodný pre náročné vláknové laserové a zosilňovačové systémy.

850nm vysokovýkonné obehové čerpadlo umiestnené v kompaktnom balení 58 × 28 × 26 mm so 780-HP vláknami ponúka stabilitu a spoľahlivý dlhodobý výkon.

Kľúčové vlastnosti

• Vysoká izolácia: 25dB typická špičková izolácia, minimálne 22dB

• Nízka vložná strata: 1,0 dB typicky, 1,5 dB maximálne

• Vysoká spätná strata: minimálne 45 dB (vstup/výstup)

• Nízka polarizačne závislá strata (PDL): ≤0,15dB

• Vysoký výkon: až 500 mW, 1 W, 5 W, 10 W

• Vysoký špičkový výkon: <10kW pre ns pulznú prevádzku

• Vysoké potlačenie presluchov: minimálne 45 dB

• Kompaktný a robustný dizajn obalu: 58×28×26mm

• 780-HP vláknové pigtaily pre vysokovýkonné aplikácie

• Vynikajúca spoľahlivosť a dlhodobá stabilita

• 3-portový nerecipročný prenos svetla

• Široký rozsah prevádzkových teplôt: +10°C až +50°C

Typické aplikácie

• Systémy snímania optických vlákien

• Prístrojové a testovacie zariadenie z optických vlákien

• 850nm vláknové laserové systémy

• Biomedicínske zobrazovanie a systémy OCT

• Výskumné a vývojové laboratóriá

• Laserová ochrana s distribuovanou spätnou väzbou (DFB).

Technické špecifikácie

Optické špecifikácie (T=25°C)

Mechanické a environmentálne špecifikácie

*Poznámka: Vyššie uvedené špecifikácie platia pre zariadenia bez konektorov. Pre zariadenia s konektormi je manipulačný výkon obmedzený na 1W, vložený úbytok je o 0,3 dB vyšší, spätný úbytok je o 5 dB nižší a pomer zhasnutia je o 2 dB nižší.

Rozmery balenia

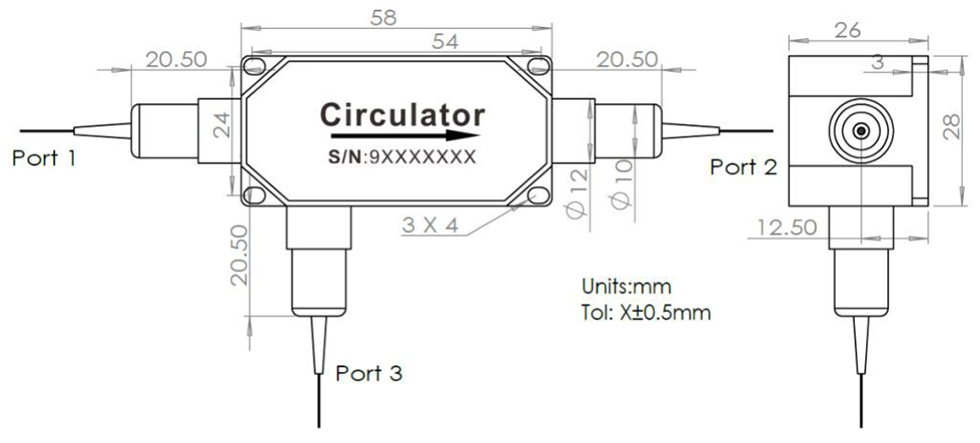

850nm High Power Circulator je zabalený v kompaktnom, robustnom kryte s nasledujúcimi rozmermi (jednotka: mm):

• Veľkosť balenia: 58 × 28 × 26 mm

• 3-portová konfigurácia s vláknami

• 4 montážne otvory pre bezpečnú inštaláciu

• Tolerancia: ±0,5 mm

Konfigurácia portu

Toto 3-portové optické obehové čerpadlo umožňuje jednosmerné smerovanie optického signálu v sekvencii 1 → 2 → 3 → 1:

• Port 1 → Port 2: Dopredný prenos s nízkou vložnou stratou

• Port 2 → Port 3: Smerovanie spätne rozptýlených/odrazených signálov

• Port 3 → Port 1: Dopredný prenos dokončuje cirkulačnú slučku pri zachovaní vysokej izolácie v spätných cestách

Zariadenie využíva nerecipročný optický dizajn na zabezpečenie smerového šírenia signálu a efektívnu izoláciu medzi nesusediacimi portami, vďaka čomu je ideálne pre snímanie vlákien, ochranu lasera a optické meracie systémy.

Pracovný princíp

850nm vysokovýkonný optický cirkulátor je pasívne viacportové nerecipročné zariadenie, ktoré smeruje optické signály v sekvenčnom smere 1 → 2 → 3 → 1, čo umožňuje riadenie smerového signálu v systémoch s optickými vláknami.

Zariadenie je založené na Faradayovom rotačnom efekte kombinovanom s komponentmi optického smerovania závislými od polarizácie.

Pracovný princíp:

•Faradayov rotátor: zavádza pevnú nerecipročnú polarizačnú rotáciu (zvyčajne 45°), nezávislú od smeru šírenia

•Polarizačná smerovacia optika: priame optické signály na základe stavu polarizácie

•Nerecipročný prenos: zabezpečuje smerové smerovanie signálu s vysokou izoláciou medzi cestami spätného šírenia

Kľúčové funkcie:

•Oddeľuje dopredu a dozadu sa šíriace optické signály

•Chráni laserové zdroje pred spätnými odrazmi

•Umožňuje obojsmernú prevádzku v optických snímacích a laserových systémoch

•Podporuje smerovanie signálu v architektúre merania a snímania

Prečo si vybrať Box Optronics?

• Prísna kontrola kvality so 100% testovaním pred odoslaním

• Konkurenčné ceny so stabilnou možnosťou hromadného doručovania

•Flexibilné možnosti prispôsobenia vlnovej dĺžky, výkonu, vlákna a konektorov

•7×24 hodín technická podpora a rýchla odozva

•Dostupné testovanie vzoriek na vyhodnotenie

• Globálna preprava s expresným doručením DHL, UPS a FedEx

Informácie o objednávke

Modelová nomenklatúra

HPCIR - XXX - X - X - X - X - XX - XX

Príklad: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm High Power Circulator, 780-HP vlákno, 900μm voľná trubica, dĺžka vlákna 1m, balenie 58x28x26mm, manipulačný výkon 10W, FC/APC konektor

Dostupné možnosti prispôsobenia

•Stredová vlnová dĺžka: 830nm, 850nm, iné vlnové dĺžky sú k dispozícii na požiadanie

• Menovitý výkon: 500 mW, 1 W, 5 W, 10 W, vyšší výkon je k dispozícii pre vlastné dizajny

•Typ vlákna: 780-HP, iné špeciálne vlákna

•Dĺžka vlákna: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (dostupné vlastné dĺžky)

•Typ pigtailu: 250 μm holé vlákno, 900 μm voľná trubica, 3,0 mm voľná trubica

•Typ konektora: FC/UPC, FC/APC, SC/APC, LC/APC alebo vlastné konektory

•Veľkosť balenia: Štandardné 58x28x26mm alebo vlastné rozmery balenia

• Konfigurácie 4-portového obehového čerpadla dostupné na požiadanie

Pre vlastné požiadavky kontaktujte náš obchodný tím.

Datasheet a správa o teste

Každý 850nm vysokovýkonný cirkulátor je dodávaný s komplexnou testovacou správou dokumentujúcou namerané výkonové parametre. Súbor PDF s technickými údajmi obsahuje podrobné špecifikácie a krivky výkonu.

•Správa o individuálnom teste priložená ku každej jednotke

Datasheet

Podmienky cenovej ponuky a platby

Podmienky ponuky

•EXW (Ex Works): Odporúča sa, ak máte účet DHL/UPS/FedEx. Posielame pomocou vášho účtu; neúčtujeme žiadne náklady na dopravu.

•DAP (Doručené na miesto): Ak nemáte kuriérsky účet, môžeme zabezpečiť prepravu s predplateným nákladom.

•Iné podmienky: Kontaktujte nás, aby sme prediskutovali.

Platobné podmienky

•PayPal: Rýchla a bezpečná platba za vzorky a malé objednávky

•T/T (bankový prevod): Štandardný spôsob platby pre bežné výrobné objednávky

•Alibaba Trade Assurance: Bezpečná ochrana objednávky pre online transakcie so zárukou kupujúceho

•Flexibilné platobné podmienky: Vyjednávateľné pre dlhodobých alebo strategických partnerov

Dodacia lehota

•Štandardná výroba: ~10-15 pracovných dní

•Vlastné konfigurácie: 15-20 pracovných dní

•Množstevné objednávky: Kontaktujte nás pre plán výroby

•Medzinárodná doprava: ~3-5 pracovných dní (DHL/UPS/FedEx express)

• Rýchla služba: k dispozícii na požiadanie

Prevádzkové poznámky a manipulácia

ESD ochrana

Zatiaľ čo optické obehové čerpadlá sú pasívne zariadenia, na udržanie výkonu a spoľahlivosti je potrebná správna manipulácia.

•Pracujte na čistom, bezprašnom povrchu

•Zabráňte priamemu dotyku koncov vlákien

•Ak konektory nepoužívate, majte na nich kryty proti prachu

•Počas manipulácie a inštalácie používajte správnu ESD ochranu

Manipulácia s vláknami

•Zabráňte nadmernému ohýbaniu vlákna

•Neťahajte ani neskrúcajte vlákna vlákna

•Pred pripojením vyčistite konektory vlákien

•Keď konektor nepoužívate, vždy používajte protiprachové kryty

•Pred použitím skontrolujte koniec vlákna, či nie je poškodený

Úvahy o manipulácii s energiou

•Uistite sa, že celkový vstupný výkon nepresahuje menovité maximum

•Používajte správne monitorovanie napájania, aby ste sa vyhli preťaženiu

•Umožnite správny odvod tepla pri vysokých úrovniach výkonu

•Namontujte na chladič pre nepretržitú prevádzku s vysokým výkonom

•Poznámka: Zariadenia vybavené konektorom majú zníženú spotrebu energie (max. 1W)

•Vyhnite sa náhlym skokom výkonu, ktoré môžu presiahnuť maximálny výkon

Inštalácia a montáž

•Namontujte obehové čerpadlo bezpečne pomocou 4 montážnych otvorov

• Zabezpečte správne zarovnanie, aby ste minimalizovali ďalšie straty

•Ponechajte dostatočný priestor pre polomer ohybu vlákna

• Pracujte v rámci špecifikovaného teplotného rozsahu pre spoľahlivosť (+10 °C až +50 °C)

•Zabráňte mechanickému namáhaniu vlákien

• Zabezpečte správnu orientáciu portu pre správne smerovanie signálu
