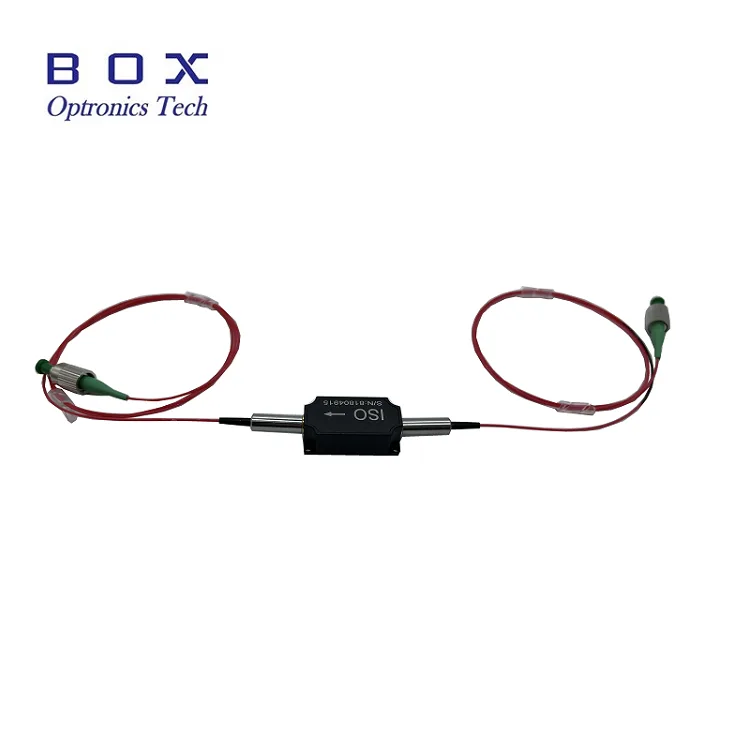

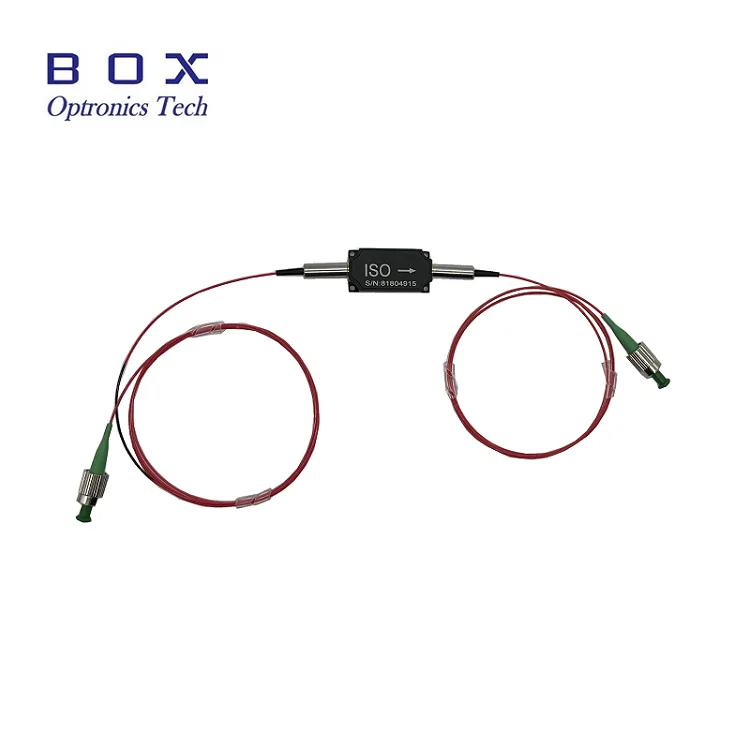

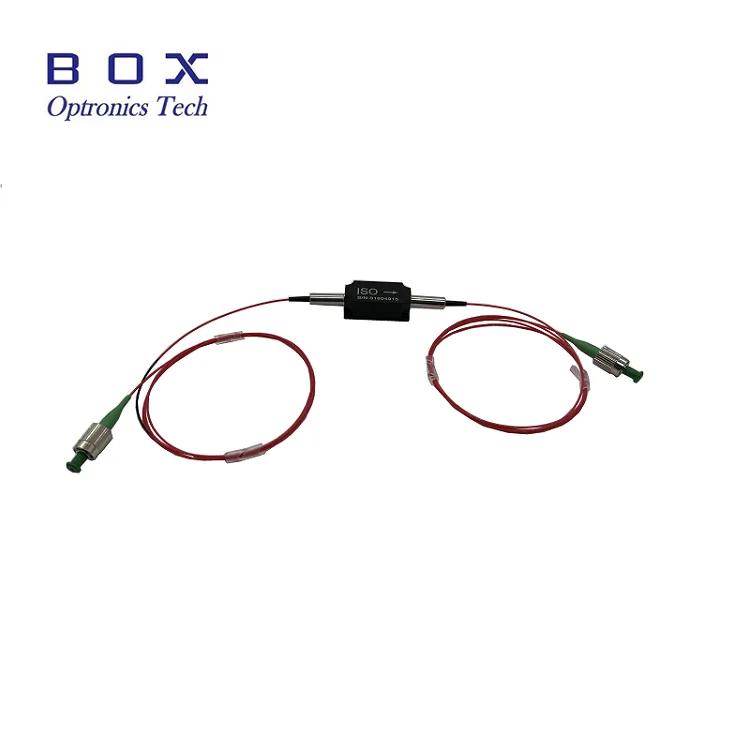

850nm vysokovýkonný optický izolátor

Box Optronics poskytuje 850nm vysokovýkonný optický izolátor, pasívny optický komponent určený na ochranu optických systémov pred škodlivými spätnými odrazmi. Tento vysokovýkonný izolátor sa vyznačuje výnimočnou izoláciou až do 35 dB, ultranízkou stratou vloženia typicky 0,8 dB a podporuje spracovanie vysokého výkonu až do 500 mW/1W/5W/10W priemerného výkonu.

Tento izolátor, umiestnený v kompaktnom balení 58 × 28 × 26 mm s vláknovými pigtailmi s výkonom 780 HP, poskytuje vynikajúcu spoľahlivosť a stabilitu pre náročné aplikácie. Či už ide o vláknové lasery, OCT systémy, optické zosilňovače alebo testovacie prístroje, Box Optronics poskytuje vysokokvalitné izolátory podporované prísnou kontrolou kvality a globálnou technickou podporou.

Kľúčové vlastnosti

● Vysoká izolácia: typická špičková izolácia až do 35 dB

● Nízka vložená strata: 0,8 dB typicky, 1,2 dB maximálne

● Vysoká návratová strata: 45 dB

● Vysoký pomer extinkcie pre verzie so zachovaním polarizácie

● Spracovanie vysokého výkonu: 500 mW/1 W/5 W/10 W priemerný výkon

● Strata závislá od nízkej polarizácie (PDL): <0,15 dB

● Kompaktný a robustný dizajn balenia

● vlákno SM/vlákno PM/alebo iné vlákna vlákna

● Vysoká spoľahlivosť a dlhodobá stabilita

● Široký rozsah prevádzkových teplôt: -40 °C až +85 °C

Typické aplikácie

● Optické testovacie a meracie prístroje

● 840nm/850nm systémy optickej koherentnej tomografie (OCT).

● 850nm vláknové laserové systémy a zdroje zárodkov

● Snímacie systémy z optických vlákien (interferometrické snímanie)

● Výskumné a vývojové laboratóriá

● Biomedicínske zobrazovanie a diagnostika

Technické špecifikácie

Optické špecifikácie (T=25°C)

Mechanické a environmentálne špecifikácie

Podrobnosti o produkte

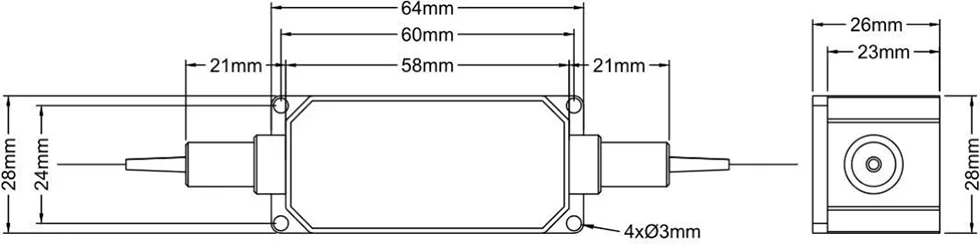

Rozmery balenia

Izolátor je zabalený v kompaktnom, robustnom plastovom kryte s nasledujúcimi rozmermi (jednotka: mm):

Pracovný princíp

850nm vysokovýkonný optický izolátor s optickými vláknami je pasívny optický komponent, ktorý poskytuje nerecipročný prenos svetla, čo umožňuje prechod dopredných optických signálov a zároveň blokuje spätné odrazy v systémoch na báze vlákien.

Zariadenie je založené na Faradayovom rotačnom efekte kombinovanom s polarizačnou optikou a je dostupné vo verziách Single-Mode Fiber (SMF) a Polarization-Maintaining Fiber (PMF), čo umožňuje flexibilnú integráciu do rôznych optických systémov.

● Dopredný smer: Svetlo prechádza s minimálnou stratou vloženia

● Obrátený smer: Spätne odrážané svetlo je blokované vysokou izoláciou

● Chráni laserové diódy a zosilňovače pred poškodením a šumom spôsobeným spätným odrazom

● Zlepšuje stabilitu systému a znižuje intenzitu hluku (RIN)

Prečo si vybrať Box Optronics?

● ✓ Prísna kontrola kvality so 100 % testovaním pred odoslaním

● ✓ Konkurenčné ceny so stabilnou možnosťou hromadného doručovania

● ✓ Flexibilné možnosti prispôsobenia vlnovej dĺžky, výkonu a vlákna

● ✓ Technická podpora 7 × 24 hodín a rýchla odozva

● ✓ Testovanie vzoriek dostupné na vyhodnotenie

● ✓ Globálna preprava s expresným doručením DHL, UPS, FedEx

Informácie o objednávke

Modelová nomenklatúra

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Príklad:HPIS -850 -0 -1 -1 -0 -00- FA

850nm vysokovýkonný optický izolátor, SM vlákno, 900 um voľná trubica, dĺžka vlákna 1 m, rozmery: 58 x 28 x 26 mm, manipulačný výkon 500 mW, konektor FC/APC

Dostupné možnosti prispôsobenia

● Stredová vlnová dĺžka: 850 nm, 980 nm, 1 030 nm, 1 064 nm, 1 310 nm, 1 550 nm

● Spotreba: 0,5 W, 1 W, 2 W, 5 W, 10 W, vyšší dostupný výkon

● Typ vlákna: 780HP,SMF-28, PM1550, iné špeciálne vlákna

● Dĺžka vlákna: 0,5 m, 1 m, 1,5 m, 2 m (vlastné dĺžky)

● Typ pigtailu: 900 um voľná trubica, 3,0 mm voľná trubica, holé vlákno

● Veľkosť balenia: štandardné alebo vlastné rozmery balenia

Pre vlastné požiadavky kontaktujte náš obchodný tím:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Webstránka: www.boxphotonics.com

Datasheet a správa o teste

Každá jednotka je dodávaná s komplexnou správou o teste, ktorá dokumentuje namerané parametre výkonu. Datasheet PDF súbor obsahuje podrobné špecifikácie.

● Individuálny testovací protokol priložený ku každej jednotke

Datasheet

Podmienky cenovej ponuky a platby

Podmienky ponuky

● EXW (Ex Works): Odporúča sa, ak máte účet DHL/UPS/FedEx. Posielame pomocou vášho účtu; neúčtujeme žiadne náklady na dopravu.

● DAP (Doručené na miesto): Ak nemáte kuriérsky účet, môžeme zabezpečiť dopravu s predplateným nákladom.

● Iné podmienky: Kontaktujte nás a prekonzultujte to.

Platobné podmienky

● PayPal: Rýchla a bezpečná platba za vzorky a malé objednávky

● T/T (bankový prevod): Štandardný spôsob platby pre bežné výrobné objednávky

● Alibaba Trade Assurance: Bezpečná ochrana objednávok pre online transakcie so zárukou kupujúceho

● Flexibilné platobné podmienky: pre dlhodobých alebo strategických partnerov možno vyjednávať

Dodacia lehota

● Štandardná výroba: ~10 pracovných dní

● Vlastné konfigurácie: 15 – 20 pracovných dní

● Množstvo objednávok: Kontaktujte nás pre plán výroby

● Medzinárodná doprava: ~ 3 – 5 pracovných dní (DHL/UPS/FedEx express)

● Rýchla služba: k dispozícii na požiadanie (môže sa účtovať dodatočný poplatok)

Prevádzkové poznámky a manipulácia

ESD ochrana

Zatiaľ čo optické izolátory sú pasívne zariadenia, na udržanie výkonu a spoľahlivosti je stále potrebná správna manipulácia.

● Narábajte s čistými rukavicami bez chĺpkov, aby ste predišli kontaminácii

● Pracujte na čistom a bezprašnom povrchu

● Nedotýkajte sa priamo koncových plôch vlákien

● Keď konektory nepoužívate, majte na nich kryty proti prachu

Manipulácia s vláknami

● Vyhnite sa nadmernému ohýbaniu vlákna (minimálny polomer ohybu: 30 mm)

● Neťahajte ani neskrúcajte vrkôčiky vlákien

● Pred pripojením vyčistite konektory vlákien izopropylalkoholom

● Keď konektor nepoužívate, vždy používajte protiprachové kryty

● Pred použitím skontrolujte koniec vlákna, či nie je poškodený

● Neprekračujte maximálne zaťaženie v ťahu

Úvahy o manipulácii s energiou

● Uistite sa, že vstupný výkon neprekračuje menovité maximum

● Používajte správne monitorovanie napájania, aby ste predišli preťaženiu

● Umožnite správny odvod tepla pri vysokých úrovniach výkonu

● Namontujte na chladič pre nepretržitú prevádzku s vysokým výkonom

Inštalácia a montáž

● Namontujte izolátor bezpečne pomocou 4 montážnych otvorov

● Zaistite správne zarovnanie, aby ste minimalizovali ďalšie straty

● Ponechajte dostatočný priestor pre polomer ohybu vlákna

● Prevádzkujte v zadanom rozsahu teplôt kvôli spoľahlivosti

● Vyhnite sa mechanickému namáhaniu vrkôčikov vlákien

Zabezpečenie kvality a popredajný servis

Záručná doba

Box Optronics ručí za to, že tento produkt bude bez chýb materiálu a spracovania po dobu 12 mesiacov od dátumu zakúpenia. Počas záručnej doby opravíme alebo vymeníme chybné produkty podľa vlastného uváženia bezplatne.

Výnimky zo záruky

Na nasledujúce podmienky sa nevzťahuje bezplatná záruka:

● Škody spôsobené prírodnými faktormi (blesk, povodeň atď.) alebo vplyvmi prostredia

● Poruchy v dôsledku nesprávnej prevádzky alebo nesprávneho používania používateľom

● Zjavné fyzické poškodenie spôsobené ľudskou chybou

● Neoprávnené pokusy o rozoberanie, úpravu alebo opravu

● Pozmenené alebo neúplné záručné štítky na kryte

● Poškodenie alebo strata počas prepravy po odoslaní

● Poškodenie spôsobené prekročením maximálneho menovitého výkonu alebo prevádzkových podmienok

Popredajná podpora

● Rýchly čas odozvy: počas pracovných dní do 24 hodín

● Vzdialené riešenie problémov a podpora aplikácií

● Platená služba údržby dostupná po záručnej dobe

● Vlastné technické konzultačné služby
