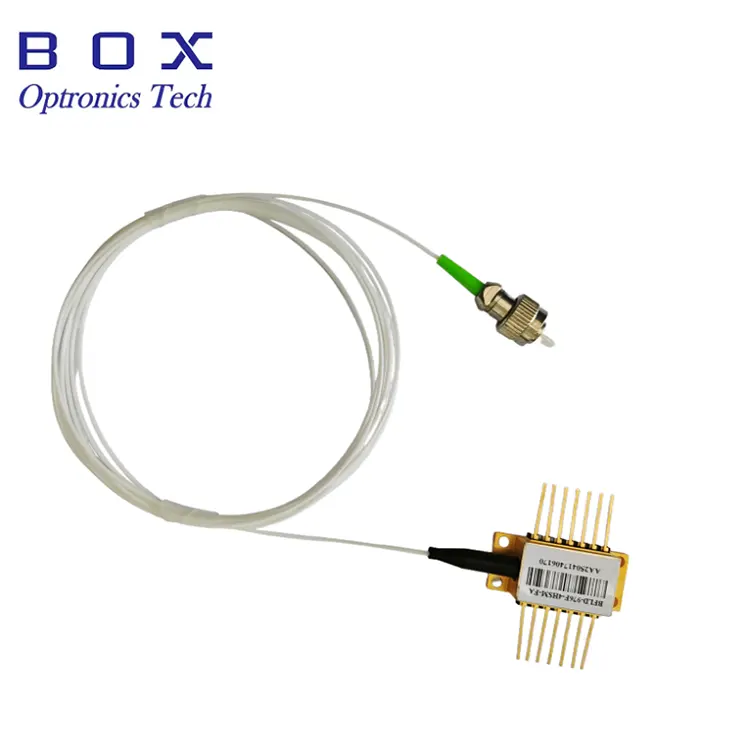

1582nm DFB laser na snímanie plynu H2S

Box Optronics ponúka 1582nm+/-1nm laser s distribuovanou spätnou väzbou určený na detekciu sírovodíka (H2S) pomocou laditeľnej diódovej laserovej absorpčnej spektroskopie (TDLAS). 1582nm DFB laser pre H2S Gas Sensing je umiestnený v priemyselnom štandardnom 14-pinovom motýľovom balení s integrovaným termoelektrickým chladičom (TEC), 10kΩ termistorom, monitorovacou fotodiódou a vstavaným optickým izolátorom, 1582nm DFB laser poskytuje stabilitu vlnovej dĺžky (prúd 0,09nm/teplotný koeficient 0,09nm/°C). v širokom rozsahu teplôt puzdra.

Odoslať dopyt

Popis produktu

Prehľad produktu - 1582nm DFB laser na snímanie plynu H2S

1582nm DFB laser pre H2S Gas Sensing od Box Optronics je vysokovýkonný MQW laser s distribuovanou spätnou väzbou určený na detekciu sírovodíka (H₂S) a optické snímanie. Presnosť vlnovej dĺžky je +/-1nm, rozsah vlnových dĺžok je 1581–1583nm a poskytuje minimálny optický výstupný výkon 10 mW cez SM alebo PM vlákno. Integrovaný TEC a 10kΩ termistor podporujú stabilizáciu vlnovej dĺžky, zatiaľ čo prúdový koeficient vlnovej dĺžky 0,01nm/mA umožňuje jemné doladenie vlnovej dĺžky. Optický izolátor ≥30dB znižuje spätné odrazy a 14-kolíkový motýľový balík s dvomi možnosťami vývodov poskytuje flexibilnú systémovú integráciu.

Kľúčové vlastnosti - 1582nm DFB laser na snímanie plynu H2S

· Stredová vlnová dĺžka: 1582nm, +/-1nm WL tolerancia (rozsah 1581–1583nm)

· Vysoký optický výstupný výkon: 10 mW / 20 mW

· Vysoký pomer potlačenia bočného režimu: minimálne ≥ 35 dB, typických 40 dB (CW)

· Vstavaný optický izolátor: ≥30dB izolácia

· Integrovaný termoelektrický chladič (TEC) a 10kΩ termistor na stabilizáciu vlnovej dĺžky

· Priemyselné štandardné 14-kolíkové balenie s motýľom, možnosti pinov typu 1 a typu 2

· pigtail SM vlákna alebo vlákna PM

Typické aplikácie - 1582nm DFB laser na snímanie plynu H2S

· Detekcia a monitorovanie plynu sírovodíka (H2S) pomocou TDLAS

· Spektroskopia modulácie vlnovej dĺžky (WMS) na detekciu H2S

· Priemyselné monitorovanie bezpečnosti a životného prostredia H₂S

· Analýza ropy a plynu, chemických látok a plynov z odpadových vôd

· Monitorovanie procesných plynov a analýza emisií

· NIR spektroskopia a prístroje na analýzu plynov

· OEM integrácia do analyzátorov plynov H₂S a priemyselných bezpečnostných systémov

Špecifikácie produktu - 1582nm DFB laser na snímanie plynu H2S

Absolútne maximálne hodnotenia

Parameter	Symbol	Podmienka	Min.	Typ.	Max.	Jednotka
Skladovacia teplota	Ts	-	-40	-	85	°C
Teplota prevádzkového prípadu	Hore	-	-20	-	70	°C
Dopredný prúd	AK	CW	-	-	200	mA
Reverzné napätie lasera	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	1.1	5	mA
PD spätné napätie	VRPD	-	-	5	10	V
Prúd TEC	ITEC	-	-	0.8	1.5	A
TEC napätie	VTEC	-	-	1.5	3.5	V

Elektrooptické vlastnosti (T = teplota lasera 25 °C)

Parameter	Symbol	Skúšobná podmienka	Min.	Typ.	Max.	Jednotka
Stredová vlnová dĺžka	λc	TL = 15-35 °C, CW	1581	1582	1583	nm
Optický výstupný výkon	PO	-	10	-	-	mW
Prahový prúd	ITH	-	-	10	35	mA
Efektivita svahu	η	CW, PO = 5 mW	0.05	0.11	0.2	mW/mA
Prevádzkový prúd	Iop	PO = 10 mW, CW	-	100	120	mA
Spektrálna šírka čiary	LW	FWHM	-	3	-	MHz
Dopredné napätie lasera	VF	CW, PO = 10 mW	-	1.2	3.0	V
Monitorujte tmavý prúd	ID	-	-	-	0.1	μA
Šírka pásma (-3dB)	BW	-	-	2.5	-	GHz
Pomer potlačenia bočného režimu	SMSR	CW	35	40	-	dB
Optická izolácia	-	-10	30	-	-	dB
Relatívna intenzita hluku	RIN	CW, PO = 5 mW	-	-145	-	dB/Hz
TEC Nastavená teplota	Ts	-	15	-	35	°C
Vstupná impedancia	ZIN	-	22	25	28	Ω
Prúd termistora	ITC	-	10	-	100	μA
Odpor termistorov	RTH	TL = 25 °C	9.5	10	10.5	kΩ
Prúd TEC	ITEC	TL = 25 °C, TC = 70 °C	-	-	1.5	A
TEC napätie	VTEC	TL = 25 °C, TC = 70 °C	-	-	3.5	V
Kapacita TEC	ΔT	Tc = 70 °C	-	-	50	°C
Posun vlnovej dĺžky (EOL)	Δλ	25-ročná životnosť	-	-	±0,1	nm
Teplotný koeficient vlnovej dĺžky	Δλ/ΔT	TEC 15 °C až 35 °C	-	0.09	-	nm/°C
Koeficient prúdu vlnovej dĺžky	Δλ/ΔI	-	-	0.01	-	nm/mA

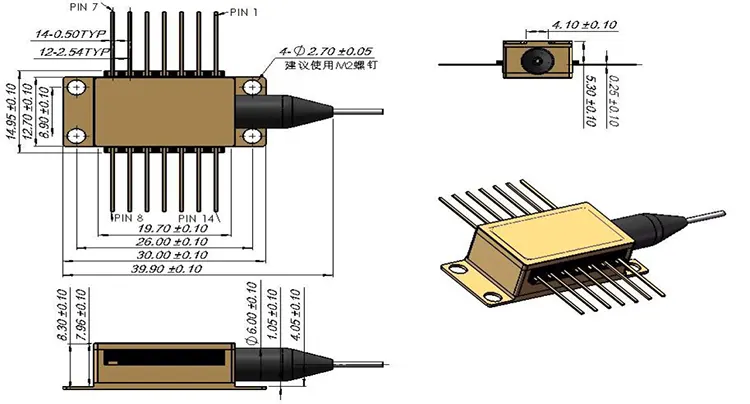

Definícia balíka a kolíka – 1582nm DFB laser na snímanie plynu H2S

Typ 1 Pin Configuration

Pin	Popis	Pin	Popis
1	Termistor	14	NC (žiadne pripojenie)
2	Termistor	13	Laserová anóda (+)
3	Laserová jednosmerná odchýlka (katóda) (-)	12	Laserová RF katóda (-)
4	PD monitor anóda (-)	11	Laserová anóda (+)
5	Katóda monitora PD (+)	10	NC (žiadne pripojenie)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Typ 2 Pin Configuration

Pin	Popis	Pin	Popis
1	TEC (+)	14	TEC (-)
2	Termistor	13	Case Ground
3	PD monitor anóda (-)	12	NC (žiadne pripojenie)
4	Katóda monitora PD (+)	11	Laserová katóda (-)
5	Termistor	10	Laserová anóda (+)
6	NC (žiadne pripojenie)	9	NC (žiadne pripojenie)
7	NC (žiadne pripojenie)	8	NC (žiadne pripojenie)

Informácie o objednávaní - 1582nm DFB laser na snímanie plynu H2S

Modelová nomenklatúra

BFLD – XXXX – XX – XX – XX (-X)

Príklad: BFLD-1582-10SM-FA

Pole	kód	Popis
Typ lasera	BFLD	Séria laserových diód DFB
Vlnová dĺžka	1582	1582nm (dostupné aj: 1310, 1550, CWDM, iné vlnové dĺžky)
Výstupný výkon	10	10 mW (dostupné aj: 20 mW, prispôsobené)
Typ vlákna	SM / PM	SM = Single-mode (SMF-28e); PM = udržiavanie polarizácie
Typ konektora	FA / SA	FA = FC/APC; SA = SC/APC; Ďalšie dostupné konektory
Pinout	NULL / 2	NULL = Typ 1 (predvolené); 2 = Typ 2

Údajový list a testovací hárok - 1582nm DFB laser na snímanie plynu H2S

údajový list

skúšobný hárok

Často kladené otázky (FAQ)

Otázka: Prečo je 1582nm vhodný na snímanie plynu H₂S?

Odpoveď: Oblasť vlnovej dĺžky 1582 nm obsahuje absorpčné vlastnosti H₂S a bola preukázaná pre stopovú detekciu H2S pomocou laserov DFB a techník TDLAS/QEPAS. V TDLAS sa vlnová dĺžka lasera skenuje cez cieľovú absorpčnú čiaru a výsledná absorpcia sa analyzuje na stanovenie koncentrácie H2S. Oblasť 1582nm je tiež kompatibilná so štandardnými komponentmi z optických vlákien a vyspelou laserovou technológiou DFB. Úzka šírka čiary a vysoká SMSR umožňujú presné riadenie vlnovej dĺžky pre spektroskopickú detekciu.

Otázka: Prečo je vstavaný optický izolátor dôležitý pre systémy snímania plynu?

Odpoveď: Spätné odrazy od vláknových konektorov, plynových článkov, rozdeľovačov lúčov a iných optických komponentov môžu spôsobiť optickú spätnú väzbu, čo vedie k kolísaniu výstupného výkonu, nestabilite režimu a nestabilite vlnovej dĺžky. Vstavaný optický izolátor s izoláciou ≥30dB potláča optickú spätnú väzbu a pomáha udržiavať stabilnú prevádzku lasera a základne merania. Jeho účinnosť je obzvlášť cenná v systémoch TDLAS na báze vlákien s výraznými optickými odrazmi.

Otázka: Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: MOQ je 1ks. Malé množstvá sú dostupné pre výskum a vývoj, prototypovanie a počiatočné hodnotenie, zatiaľ čo väčšie objemy môžu byť podporované pre výrobu analyzátorov plynov a OEM programy. Kontaktujte náš predajný tím pre ceny na základe požadovaného množstva.

Otázka: Môžem získať vlastnú vlnovú dĺžku pre iný druh plynu?

A: Áno. Box Optronics ponúka lasery DFB na rôznych vlnových dĺžkach prispôsobených funkciám absorpcie plynu pre TDLAS a iné spektroskopické aplikácie. Dostupné vlnové dĺžky zahŕňajú roztoky pre H2S, CO2, CH4, H2O, CO, NH3, O2 a iné plyny. Kontaktujte nás s vašimi požiadavkami na cieľový plyn a vlnovú dĺžku pre posúdenie realizovateľnosti a cenovú ponuku.
