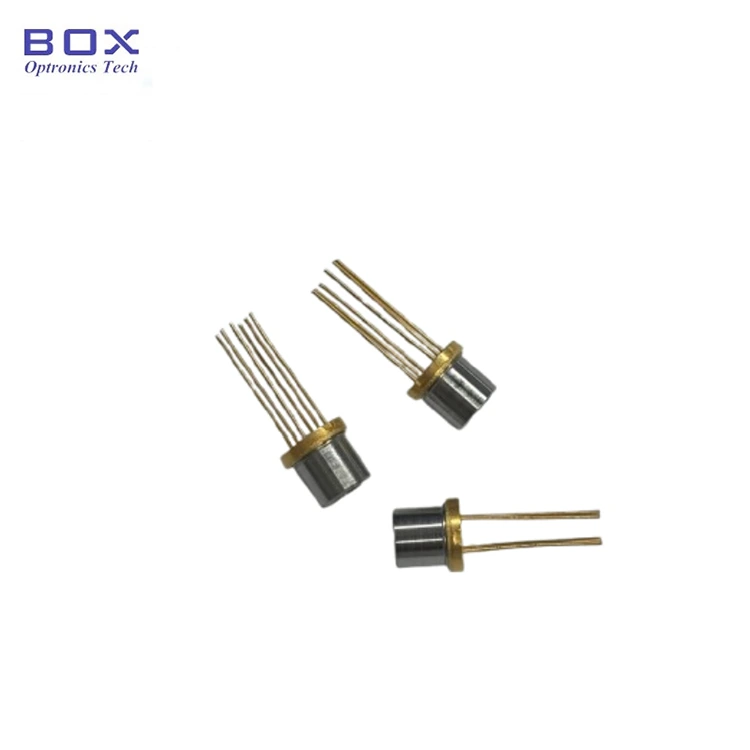

1392nm DFB laserová dióda TO-CAN

Prehľad produktu -1392nm DFB laserová dióda TO-CAN

1392nm DFB laserová dióda TO-CAN (model: BLD-D1392.5TO60-AL) od Box Optronics má stredovú vlnovú dĺžku 1392,5nm (1391,5–1393,5nm) a 5mW optický výstup cez asférickú šošovku s ohniskovou vzdialenosťou 7,5 mm Táto 1392nm laserová dióda DFB, navrhnutá pre optickú väzbu vo voľnom priestore, je vhodná na spojenie plynových článkov, analýzu plynov a integráciu systému optického snímania.

Integrovaný TEC a termistor podporujú reguláciu teploty pre stabilizáciu vlnovej dĺžky. Hermetický kovový obal TO60 so 6-kolíkovou konfiguráciou poskytuje kompaktný a robustný tvarový faktor pre analyzátory plynov a priemyselné optické snímacie prístroje.

Kľúčové vlastnosti -1392nm DFB laserová dióda TO-CAN

· Stredová vlnová dĺžka: 1392,5nm (rozsah 1391,5–1393,5nm), +/-1nm vysoká presnosť vlnovej dĺžky

· Vysoký optický výstupný výkon: minimálne 5 mW

· Nízkoprahový prúd

· Integrovaný termoelektrický chladič (TEC), termistor

· Kompaktný hermetický obal TO60 s výstupom asférickej šošovky

Typické aplikácie-1392nm DFB laserová dióda TO-CAN

· Detekcia vodnej pary (H₂O) pomocou TDLAS

· Spektroskopia plynových článkov vo voľnom priestore

· 1392nm DFB laserové zdroje pre analyzátory plynov

· Monitorovanie vlhkosti priemyselných procesov

· Prístroje na optické snímanie plynov a spektroskopiu

· Photonický výskum a systémy na analýzu plynov OEM

Špecifikácie produktu -1392nm DFB laserová dióda TO-CAN

Absolútne maximálne hodnotenia

Elektrooptické vlastnosti (T = 25 °C)

Charakteristika TEC

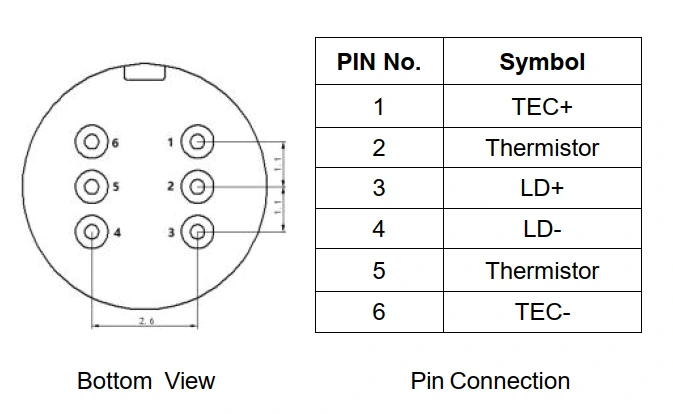

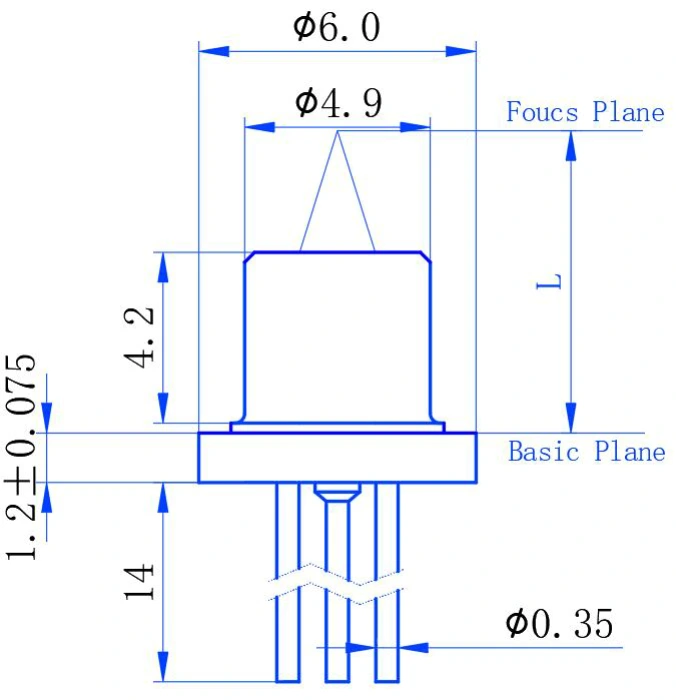

Definícia balíka a pinu

Informácie pre objednávku -1392nm DFB laserová dióda TO-CAN

Modelová nomenklatúra

BLD – D XXXX AŽ XX – X

Príklad: BLD-D1392.5TO60-AL

Datasheet -1392nm DFB laserová dióda TO-CAN

Datasheet

Často kladené otázky (FAQ)

Otázka: Aký plyn je možné detegovať pomocou 1392nm DFB lasera?

Odpoveď: Vlnová dĺžka 1392 nm sa bežne používa pre absorpčnú spektroskopiu vodnej pary (H2O) a možno ju použiť na detekciu vlhkosti a vodných pár na báze TDLAS. Špecifická absorpčná čiara a prevádzkové podmienky by sa mali vyhodnotiť na základe koncentrácie plynu, dĺžky optickej dráhy a konštrukcie systému. Box Optronics tiež ponúka DFB laserové diódy na iných vlnových dĺžkach pre rôzne požiadavky na snímanie plynu.

Otázka: Aký je rozdiel medzi týmto laserom TO60 DFB a laserom DFB zabaleným v motýľovi?

Odpoveď: Hlavným rozdielom je formát balíka, optické rozhranie a cena.

Verzia TO60 obsahuje kompaktný hermetický obal z kovovej plechovky s integrovaným TEC, termistorom a asférickou šošovkou pre optickú väzbu vo voľnom priestore.

Butterfly DFB lasery sú zvyčajne dostupné s výstupom z vlákien a môžu v závislosti od konfigurácie integrovať ďalšie funkcie, ako je optický izolátor a monitorovacia fotodióda.

Verzia TO60 so svojím jednoduchším balíkom a optickým výstupom s voľným priestorom poskytuje cenovo výhodnejšiu možnosť pre snímanie plynu a iné aplikácie, kde nie sú potrebné spojky vlákien a ďalšie integrované funkcie. Výber závisí od požadovanej metódy optickej väzby, veľkosti balíka a architektúry systému.

Otázka: Ako integrovaný TEC zlepšuje výkon detekcie plynu?

Odpoveď: Integrovaný TEC a 10kΩ termistor poskytujú reguláciu teploty pre DFB laser, pomáhajú udržiavať stabilné prevádzkové podmienky a znižujú posun vlnovej dĺžky spôsobený kolísaním teploty. Regulácia teploty je v systémoch TDLAS dôležitá, pretože vlnová dĺžka lasera musí zostať zarovnaná s cieľovou absorpčnou vlastnosťou. Špecifikácie TEC by sa mali zvážiť spolu s rozsahom prevádzkových teplôt lasera a požiadavkami na kompletný systém snímania plynu.

Súvisiace produkty

· 1392nm 10mW DFB motýľová laserová dióda

· 760nm 10mW DFB motýľová laserová dióda

· 1512nm 10mW DFB 14-pinový motýľový laser

· 1574nm DFB laserová dióda na snímanie CO2

· 1mm InGaAs PIN fotodióda aktívnej oblasti

Prevádzkové poznámky a manipulácia

· Laserové diódy sú zariadenia citlivé na elektrostatický výboj (ESD). Počas manipulácie by sa mali vždy dodržiavať správne postupy ochrany proti ESD.

· S modulmi by sa malo zaobchádzať rovnakým spôsobom ako s bežnými polovodičovými zariadeniami, aby sa zabránilo elektrostatickému poškodeniu. Pre bezpečné uchovávanie a prenášanie by moduly mali byť zabalené s materiálom odolným voči ESD.

· Na zostavenie modulov na doske plošných spojov by mal byť pracovný stôl, spájkovačka a ľudské telo uzemnené.

· Nepoužité zariadenia skladujte pri odporúčanej skladovacej teplote (-40 °C až +85 °C) v obale bezpečnom proti ESD.

· Neprekračujte absolútne maximálne hodnoty uvedené v údajovom hárku vrátane maximálneho dopredného prúdu 100 mA a maximálneho priepustného napätia 2 V.

· Vždy používajte ovládač laserovej diódy s obmedzením prúdu a ochranou proti prepätiu.

· Pre optimálny výkon a stabilitu vlnovej dĺžky povoľte stabilizáciu teploty TEC pred použitím laserového riadiaceho prúdu.

· Nedotýkajte sa povrchu asférickej šošovky holými prstami, aby ste zabránili kontaminácii. Ak je potrebné čistenie, použite izopropylalkohol (IPA) a tampón nepúšťajúci vlákna.

· Teplota pretavenia spájky: maximálne 260 °C počas 10 sekúnd. Vyhnite sa nadmernému času alebo teplote spájkovania.
