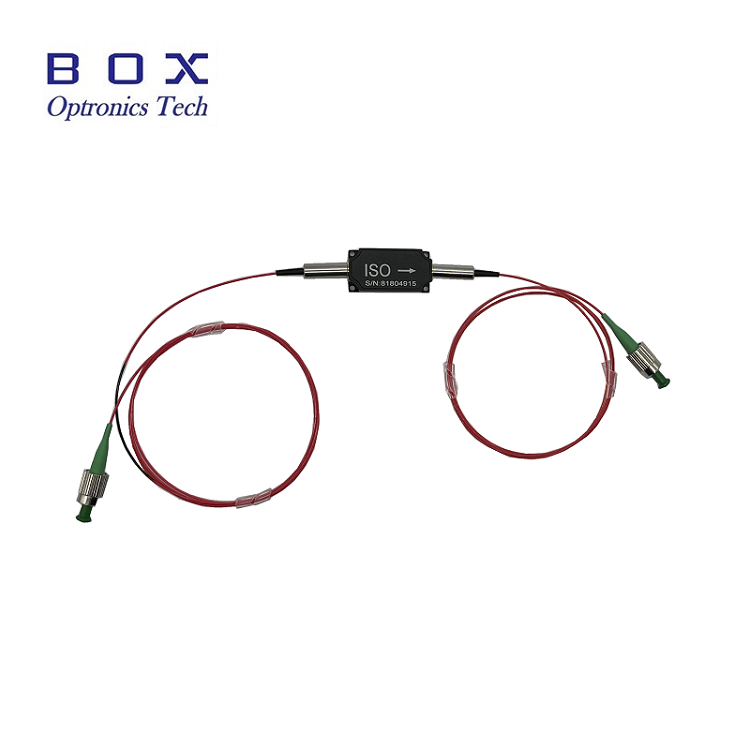

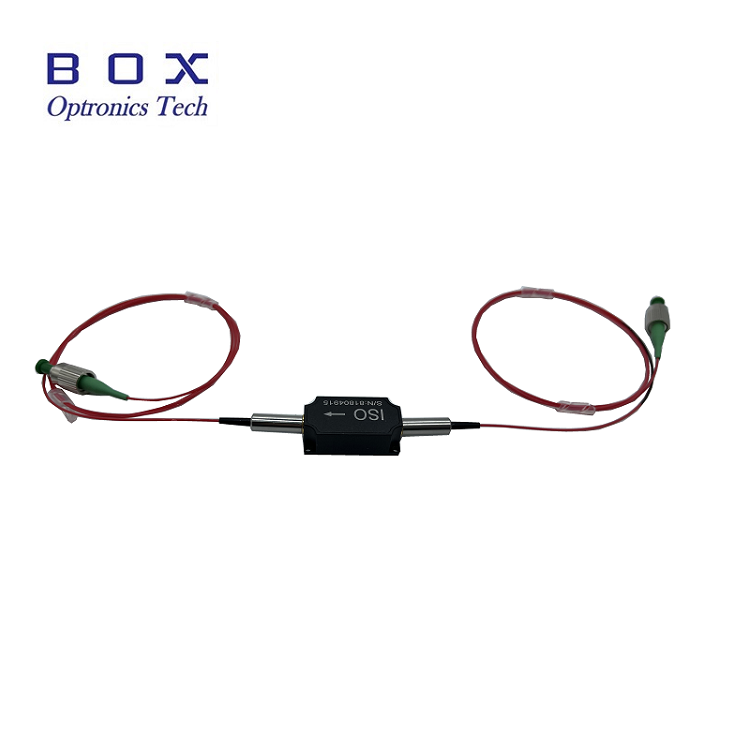

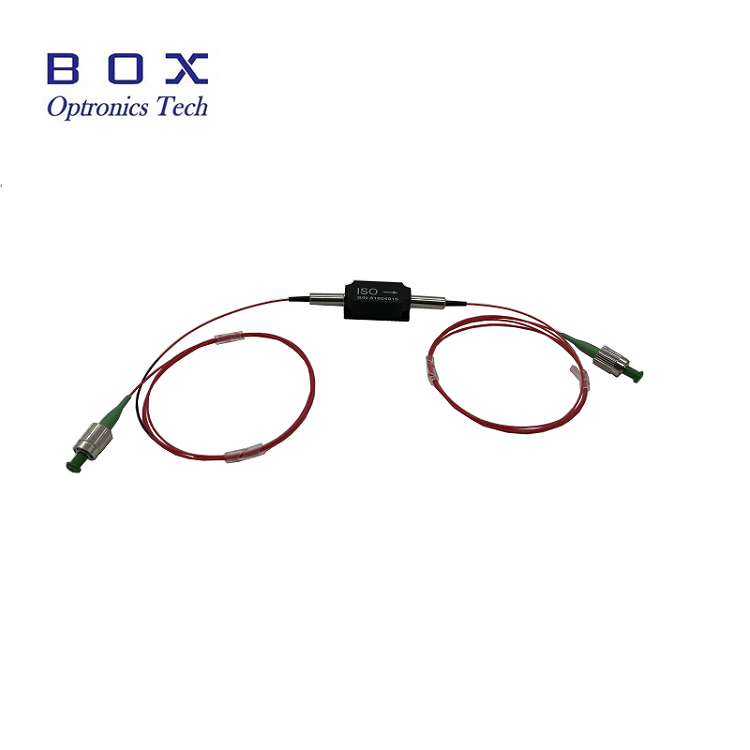

1064nm vysokovýkonný optický izolátor

Prehľad produktu-1064nm vysokovýkonný optický izolátor

Box Optronics dodáva 1064nm vysokovýkonný optický izolátor, vysokovýkonný pasívny optický komponent určený na ochranu laserových zdrojov, zárodočných laserov a optických zosilňovačov pred škodlivou optickou spätnou väzbou spôsobenou odrazeným a spätne rozptýleným svetlom. Na základe Faradayovho rotačného efektu umožňuje tento izolátor nerecipročný prenos svetla, čo umožňuje svetlu prechádzať v smere dopredu s nízkou stratou a zároveň blokuje svetlo v opačnom smere s vysokou izoláciou.

Tento 1064nm izolátor sa vyznačuje typickou stratou vloženia, vysokou izoláciou a vysokým pomerom zhášania a je optimalizovaný pre vysokovýkonné vláknové lasery a zosilňovače. Podporuje priemerný výkon až do 10W a špičkový výkon až 10kW pre ns pulznú prevádzku, vďaka čomu je vhodný pre náročné priemyselné a vedecké aplikácie.

Kľúčové vlastnosti-1064nm vysokovýkonný optický izolátor

• Vysoká izolácia: typická špičková izolácia 30 dB, minimálne 25 dB

• Nízka strata vloženia

• Vysoká návratová strata

• Nízka strata závislá od polarizácie (PDL)

• Spracovanie vysokého výkonu: priemerný výkon až 10 W

• Kompaktný a robustný dizajn balenia: 58 × 28 × 26 mm

• Dostupné vo verziách PM (Polarization Mainkeeping) a non-PM

• Možnosti viacerých vlnových dĺžok: 980nm, 1030nm, 1064nm

Typické aplikácie - 1064nm vysokovýkonný optický izolátor

• Vláknové laserové systémy a vláknové lasery MOPA

• Vláknové zosilňovače

• Optické testovacie a meracie prístroje

• Snímacie systémy z optických vlákien

• Ochrana laserového osiva v reťaziach zosilňovača

• Vysokovýkonné vláknové laserové systémy

• Výskumné a vývojové laboratóriá

• Priemyselné laserové systémy spracovania

Technické špecifikácie - 1064nm vysokovýkonný optický izolátor

Optické špecifikácie (T=25°C)

Mechanické a environmentálne špecifikácie

Podrobnosti o produkte-1064nm vysokovýkonný optický izolátor

Čo je to optický izolátor?

Optický izolátor, známy aj ako Faradayov izolátor, je pasívne dvojportové optické zariadenie, ktoré umožňuje prednostný prenos v jednom smere, pričom poskytuje vysokú izoláciu v opačnom smere. Je základnou súčasťou laserových a optických systémov na ochranu laserových zdrojov a optických zosilňovačov pred optickou spätnou väzbou spôsobenou odrazeným a spätne rozptýleným svetlom.

Optické izolátory sú založené na Faradayovom efekte, ktorý využíva magnetooptický materiál, ktorý otáča polarizáciu svetla, ktoré ním prechádza, keď je vystavený magnetickému poľu. V kombinácii s polarizátormi táto polarizačná rotácia umožňuje dopredný optický prenos a vysokú izoláciu spätne sa šíriaceho svetla.

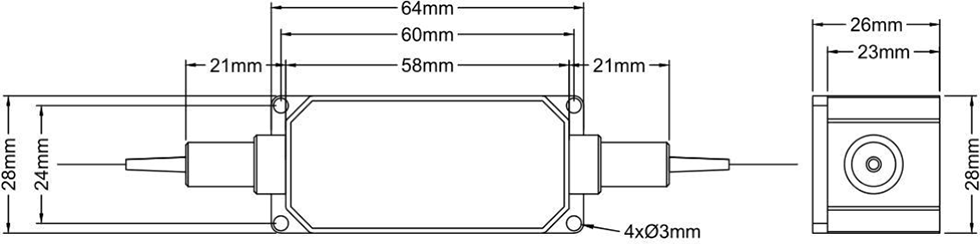

Rozmery balenia

1064nm vysokovýkonný optický izolátor je zabalený v kompaktnom, robustnom kryte s nasledujúcimi rozmermi (jednotka: mm):

• Veľkosť balenia: 58 × 28 × 26 mm (D × Š × V)

• 2portová konfigurácia s vláknovými pigtailmi

• 4 montážne otvory (Ø3mm) pre bezpečnú inštaláciu

• Navrhnuté pre vysokú spoľahlivosť a tepelnú stabilitu

Prečo si vybrať Box Optronics?

• Prísna kontrola kvality so 100 % testovaním pred odoslaním

• Konkurenčné ceny so stabilnou možnosťou hromadného doručovania

• Flexibilné možnosti prispôsobenia vlnovej dĺžky, výkonu, vlákna a konektorov

• Ukážkové testovanie dostupné na vyhodnotenie

• Globálna preprava prostredníctvom expresného doručenia DHL, UPS a FedEx

• K dispozícii sú verzie PM aj iné verzie

• Viaceré možnosti menovitého výkonu: 500 mW až 10 W

• Pokrytie širokými vlnovými dĺžkami: 980 nm, 1 030 nm, 1 064 nm

• Spoľahlivé dlhodobé dodávky množstiev výroby

Informácie o objednávaní-1064nm vysokovýkonný optický izolátor

Modelová nomenklatúra

HPMIS - XXXX - X - X - X - X - X - XX

Príklad: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, pomalá os pracuje, rýchla os zablokovaná, PM Panda vlákno, 900μm voľná trubica, dĺžka vlákna 1m, balenie 58x28x26mm, manipulačný výkon 10W

Príklad: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (non-PM), vlákno Hi1060, 900μm voľná trubica, dĺžka vlákna 1m, balenie 58x28x26mm, manipulačný výkon 5W

Dostupné možnosti prispôsobenia

• Stredová vlnová dĺžka: 980nm, 1030nm, 1064nm, iné vlnové dĺžky sú k dispozícii na požiadanie

• Príkon: 500 mW, 1 W, 2 W, 5 W, 10 W, vyšší výkon je k dispozícii pre vlastné návrhy

• Typ polarizácie: PM (udržiavanie polarizácie) alebo non-PM (štandardný jednoduchý režim)

• Konfigurácia osi PM: Pracuje pomaly, obe osi fungujú

• Typ vlákna: vlákno PM Panda, Hi1060, iné špeciálne vlákna

• Dĺžka vlákna: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (k dispozícii sú vlastné dĺžky)

• Typ pigtailu: 250 μm holé vlákno, 900 μm voľná trubica, 3,0 mm voľná trubica

• Veľkosť balenia: štandardné 58 x 28 x 26 mm alebo vlastné rozmery balenia

• Pre náročné aplikácie sú k dispozícii verzie s vyššou izoláciou

Pre vlastné požiadavky kontaktujte náš obchodný tím s vašimi špecifikáciami.

Technický list a testovacia správa-1064nm vysokovýkonný optický izolátor

Každá jednotka je dodávaná s komplexnou správou o teste, ktorá dokumentuje namerané parametre výkonu. Datasheet PDF súbor obsahuje podrobné špecifikácie.

• Individuálny testovací protokol priložený ku každej jednotke

Datasheet

Podmienky cenovej ponuky a platby

Podmienky ponuky

• EXW

• DAP

• FOB

• Iné podmienky: Kontaktujte nás a prekonzultujte to.

Platobné podmienky

• PayPal: Rýchla a bezpečná platba za vzorky a malé objednávky

• T/T (bankový prevod): Štandardný spôsob platby pre bežné výrobné objednávky

• Alibaba Trade Assurance: Bezpečná ochrana objednávok pre online transakcie so zárukou kupujúceho

• Kreditná karta: K dispozícii sú služby PayPal a Alibaba

• Flexibilné platobné podmienky: obchodovateľné

Dodacia lehota

• Štandardná výroba: ~10 – 15 pracovných dní

• Vlastné konfigurácie: 15 – 20 pracovných dní

• Množstvo objednávok: Kontaktujte nás pre plán výroby

• Medzinárodná doprava: ~3-5 pracovných dní (DHL/UPS/FedEx express)

• Rýchla služba: k dispozícii na požiadanie

Poznámky k prevádzke a manipulácia - 1064nm vysokovýkonný optický izolátor

ESD ochrana

Zatiaľ čo optické izolátory sú pasívne zariadenia, na udržanie výkonu a spoľahlivosti je potrebná správna manipulácia.

• Pracujte na čistom a bezprašnom povrchu

• Nedotýkajte sa priamo koncov vlákien

• Keď konektory nepoužívate, majte na nich kryty proti prachu

• Počas manipulácie a inštalácie používajte správnu ESD ochranu

• Zaobchádzajte opatrne, aby ste nepoškodili vrkôčiky vlákien

Manipulácia s vláknami

• Vyhnite sa nadmernému ohýbaniu vlákna

• Neťahajte ani neskrúcajte vrkôčiky vlákien

• Pred pripojením vyčistite konektory vlákien pomocou vhodných čistiacich nástrojov

• Keď konektor nepoužívate, vždy používajte protiprachové kryty

• Pred použitím skontrolujte koniec vlákna, či nie je poškodený

• Neprekračujte maximálne zaťaženie v ťahu (5N)

Úvahy o manipulácii s energiou

• Zaistite, aby vstupný výkon neprekračoval menovité maximum

• Používajte správne monitorovanie napájania, aby ste predišli preťaženiu

• Umožnite správny odvod tepla pri vysokých úrovniach výkonu

• Namontujte na chladič pre nepretržitú prevádzku s vysokým výkonom

Inštalácia a montáž

• Namontujte izolátor bezpečne pomocou 4 montážnych otvorov

• Zaistite správne zarovnanie, aby ste minimalizovali ďalšie straty

• Ponechajte dostatočný priestor pre polomer ohybu vlákna

• Pre spoľahlivosť používajte v uvedenom teplotnom rozsahu

• Vyhnite sa mechanickému namáhaniu vrkôčikov vlákien

• Zaistite správnu orientáciu portu pre správny smer signálu

• Pred inštaláciou skontrolujte smer dopredu/dozadu

Zabezpečenie kvality

Box Optronics sa zaviazal poskytovať vysokokvalitné optické komponenty so spoľahlivým výkonom. Všetky naše vysokovýkonné optické izolátory prechádzajú pred odoslaním prísnym testovaním a kontrolou kvality.

Záruka

• 12-mesačná obmedzená záruka od dátumu odoslania

• Záruka sa vzťahuje na chyby materiálu a spracovania

• Bezplatná oprava alebo výmena chybných jednotiek v rámci záruky

• Záruka sa nevzťahuje na poškodenie spôsobené nesprávnym používaním, nesprávnym zaobchádzaním alebo neoprávnenou úpravou
