Prehľad produktu - Optický merač výkonu

Optický merač výkonu od spoločnosti Box Optronics je vysoko výkonný optoelektronický merací prístroj navrhnutý na presnú detekciu a analýzu optického výkonu. Naše merače výkonu, postavené na vysokokvalitných fotodiódových detektoroch kremíka (Si) a arzenidu india a gália (InGaAs), poskytujú presné a spoľahlivé merania v ultrafialovom, viditeľnom, blízkom infračervenom a strednom infračervenom spektre.

Séria zahŕňa stolné viackanálové modely (PM-MC-4-B5) na laboratórne a výrobné testovanie a kompaktné ručné jednokanálové modely (PM-SC-1-HD) na testovanie v teréne a kalibráciu na mieste. Všetky jednotky sú vybavené intuitívnym rozhraním dotykovej obrazovky, štatistickou analýzou v reálnom čase (aktuálna, minimálna, maximálna, priemerná, špičková, štandardná odchýlka) a USB konektivitou na získavanie a analýzu údajov pomocou počítača. S vymeniteľnými detekčnými hlavami podporujúcimi rôzne vlnové dĺžky a rozsahy výkonu, voliteľným dizajnom integrujúcich guľôčok pre rovnomerné zhromažďovanie lúčov a flexibilným príslušenstvom na pripojenie vlákna (adaptér s holým vláknom a adaptér FC vlákno) možno naše merače optického výkonu nakonfigurovať tak, aby vyhovovali špecifickým požiadavkám.

Kľúčové vlastnosti - Optický merač výkonu

● Vysoké rozlíšenie merania: 0,001 dB pre presné odčítanie výkonu

● Široký rozsah výkonu: 1nW~10mW alebo 10uW~10W

● Pokrytie širokými vlnovými dĺžkami: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Viaceré tvarové faktory: K dispozícii sú konfigurácie stolný (4-kanálový) a ručný (1-kanálový)

● Zabudovaná štatistická analýza výkonu: aktuálna hodnota, minimum, maximum, priemer, vrchol-špička, štandardná odchýlka

● Nastaviteľný interval vzorkovania údajov: 0,1 s až 1 s

● Intuitívne dotykové používateľské rozhranie so zobrazením v reálnom čase

● USB pripojenie s hostiteľským softvérom na zaznamenávanie údajov a grafickú analýzu

● Analógový výstup napätia (0~2,5V) cez BNC/SMA

● Kompatibilné s príslušenstvom adaptéra pre holé vlákno (BFA) a adaptéra FC (FCA).

● Kompaktný, odolný dizajn vhodný pre laboratórne aj priemyselné prostredie

● Neistota merania: ±5 %

Typické aplikácie - Optický merač výkonu

● Testovanie a charakterizácia optických komponentov (laserové diódy, vlákna, zosilňovače, izolátory)

● Overenie výkonu lasera a monitorovanie stability

● Zarovnanie a meranie strát systému optických vlákien

● Výskumné a vývojové laboratóriá vo fotonike a optoelektronike

● Kontrola kvality a testovanie priemyselnej laserovej výrobnej linky

● Kalibrácia a validácia optického senzora

● Testovanie telekomunikačných komponentov (CWDM, DWDM, transceivery)

● Vzdelávacie a univerzitné optické laboratóriá

● Servis v teréne a kalibrácia zariadenia na mieste

Technické špecifikácie - Optický merač výkonu

Špecifikácie detektora (T=25°C)

Špecifikácie hostiteľskej jednotky

Špecifikácie príslušenstva

Podrobnosti o produkte - Optický merač výkonu

Čo je to optický merač výkonu?

Optický merač výkonu je presný optoelektronický prístroj určený na meranie výkonu optických signálov, zvyčajne z laserov, diód vyžarujúcich svetlo (LED) alebo optických prenosových systémov.

Pozostáva z dvoch základných komponentov: kalibrovanej fotodiódovej senzorovej hlavy, ktorá premieňa prichádzajúci optický výkon na elektrický prúd, a zobrazovacej/procesnej jednotky, ktorá zosilňuje, digitalizuje a zobrazuje nameranú hodnotu výkonu v jednotkách, ako sú watty (W), miliwatty (mW) alebo decibely vzhľadom na 1 mW (dBm).

Optické merače výkonu sú základnými nástrojmi vo výskume fotoniky, komunikácií z optických vlákien, výrobe laserov a kontrole kvality. Používajú sa na charakterizáciu laserového výstupu, meranie straty vložením vlákna, meranie výstupného výkonu a zisku optického zosilňovača a overenie rozpočtu napájania na úrovni systému.

Výber materiálu detektora (kremík pre viditeľné/NIR, InGaAs pre NIR/SWIR) určuje rozsah vlnových dĺžok a citlivosť prístroja.

Prehľad produktovej série

Box Optronics ponúka modulárnu platformu merača optického výkonu s vymeniteľnými hlavicami detektorov a dvomi možnosťami hostiteľskej jednotky, čo zákazníkom umožňuje nakonfigurovať systém optimalizovaný pre ich špecifické požiadavky na meranie:

Hlavy detektorov

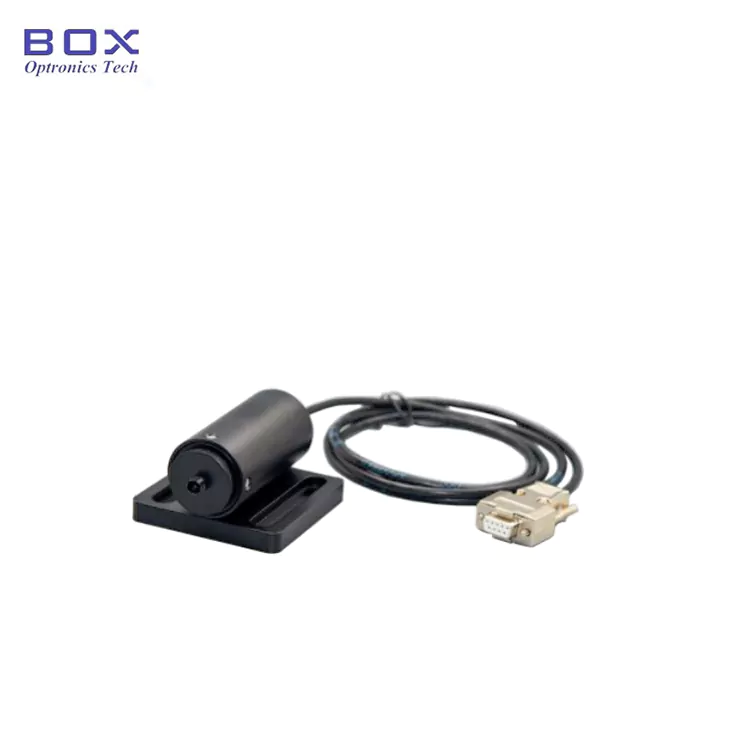

• PMS-4011-2040:Silikónový fotodiódový detektor s integračnou guľou, pokrývajúci 400~1100nm s rozsahom výkonu -20~+40dBm (10μW~10W). Ideálne pre viditeľné a blízke infračervené merania výkonu lasera.

• PMS-9016-6010: InGaAs fotodiódový detektor (bez integračnej gule), pokrývajúci 900~1650nm s rozšíreným rozsahom nízkeho výkonu -60~+10dBm (1nW~10mW). Optimalizované pre merania v telekomunikačnom pásme s vysokou citlivosťou.

• PMS-9016-2043: InGaAs fotodiódový detektor s integračnou guľou, pokrývajúci 900~1650nm so širokým rozsahom výkonu -20~+43dBm (10μW~20W). Vhodné pre všeobecné telekomunikačné a dátové testovanie.

• PMS-1122-2040: InGaAs fotodiódový detektor s predĺženou vlnovou dĺžkou s integrovanou guľou, pokrývajúci 1100~2200nm s rozsahom výkonu -20~+40dBm (10μW~10W). Navrhnuté pre krátkovlnné infračervené (SWIR) aplikácie.

Hostiteľské jednotky

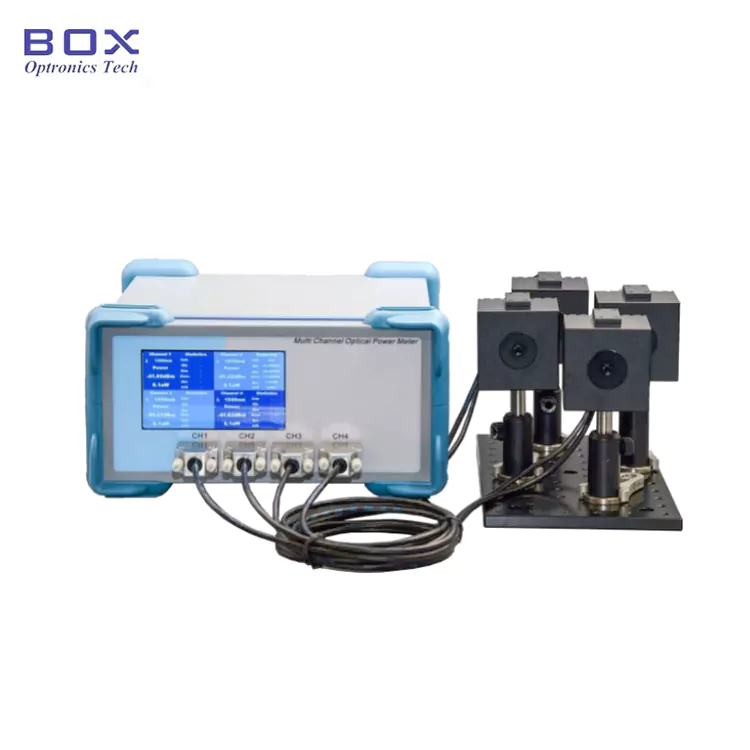

• PM-MC-4-B5 (stolný viackanálový): Štvorkanálová stolná jednotka s veľkým dotykovým displejom, podporujúca súčasné meranie až štyroch kanálov detektora. Ideálne pre laboratórne nastavenia, výrobné testovacie stanice a aplikácie vyžadujúce viacbodové monitorovanie.

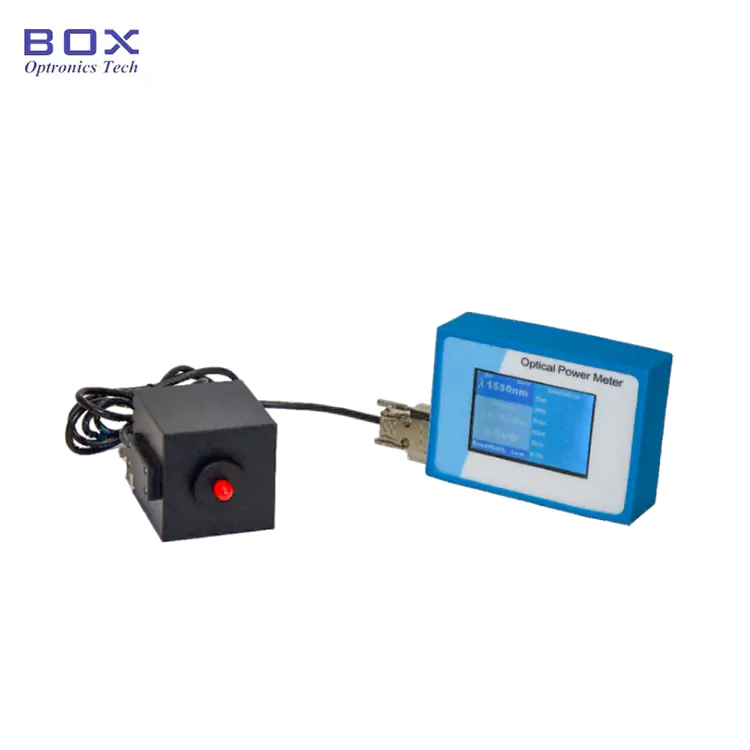

• PM-SC-1-HD (Ručná jednokanálová): Kompaktná jednokanálová ručná jednotka s rozhraním dotykovej obrazovky, navrhnutá na prenosnosť a použitie v teréne. Ideálne pre kalibráciu na mieste, servis v teréne a mobilné testovacie aplikácie.

Informácie o objednávaní - Optický merač výkonu

Modelová nomenklatúra

Konvencia pomenovania hostiteľských jednotiek

PM – XX – X – XX

Príklad: PM-MC-4-B5

Konvencia pomenovania detektorov

PMS - XXXX - XXXX - XX

Príklad: PMS-9016-2040-FC

Technický list a softvérovo-optický merač výkonu

Datasheet

· Diaľkové ovládanie cez rozhranie USB. Odkaz na stiahnutie softvéru do počítača je súčasťou nákupu.

Podmienky cenovej ponuky a platby

Podmienky ponuky

· EXW

· DAP

· FOB

· Iné podmienky: Kontaktujte nás a prekonzultujte to.

Platobné podmienky

· PayPal: Rýchla a bezpečná platba za vzorky a malé objednávky

· T/T (bankový prevod): Štandardný spôsob platby pre bežné výrobné objednávky

· Alibaba Trade Assurance: Bezpečná ochrana objednávok pre online transakcie so zárukou kupujúceho

· Kreditná karta: K dispozícii prostredníctvom platforiem PayPal a Alibaba

· Flexibilné platobné podmienky: obchodovateľné

Dodacia lehota

· Štandardné jednotky (modely na sklade): 3~5 pracovných dní

· Štandardná výroba: 10~15 pracovných dní

· Množstvo objednávok: Kontaktujte nás pre plán výroby

· Medzinárodná doprava: ~5 pracovných dní (DHL/UPS/FedEx express)

· Rýchla služba: k dispozícii na požiadanie

Poznámky k prevádzke a manipulácii - Optický merač výkonu

Bezpečnostné opatrenia

· Nikdy sa nepozerajte priamo do aktívneho laserového lúča alebo optického výstupného portu

· Vždy dodržiavajte príslušné laserové bezpečnostné protokoly a noste vhodné laserové bezpečnostné okuliare

· Neprekračujte maximálny menovitý výkon používaného modelu detektora

· Pred čistením alebo údržbou jednotky odpojte napájanie

· Používajte iba špecifikovaný zdroj napájania, aby ste predišli poškodeniu nástroja

Starostlivosť a údržba detektora

· Udržiavajte otvor detektora čistý a bez prachu, oleja a nečistôt

· Pri čistení povrchu detektora používajte čisté utierky bez chĺpkov a vhodný roztok na čistenie optiky

· Keď detektor nepoužívate, vždy nasaďte ochranné krytky

· Nedotýkajte sa aktívneho povrchu detektora prstami alebo nástrojmi

· Pred vložením vyčistite konektory vlákien pomocou vhodných čistiacich nástrojov

· Zabráňte pádu alebo vystaveniu detektora mechanickým nárazom

· Keď nepoužívate, skladujte v čistom a suchom prostredí

· Pravidelná rekalibrácia sa odporúča raz ročne

Zabezpečenie kvality

Box Optronics sa zaviazal poskytovať vysokokvalitné optické testovacie a meracie prístroje so spoľahlivým a konzistentným výkonom. Všetky naše merače optického výkonu prechádzajú pred odoslaním prísnym testovaním, kalibráciou a postupmi kontroly kvality.

Záruka

· 12-mesačná obmedzená záruka od dátumu dodania

· Záruka sa vzťahuje na chyby materiálu a spracovania

· Bezplatná oprava alebo výmena chybných jednotiek v rámci záruky

· Záruka sa nevzťahuje na poškodenie spôsobené nesprávnym používaním, nesprávnym zaobchádzaním, neoprávnenou úpravou alebo bežným opotrebovaním spotrebných dielov
