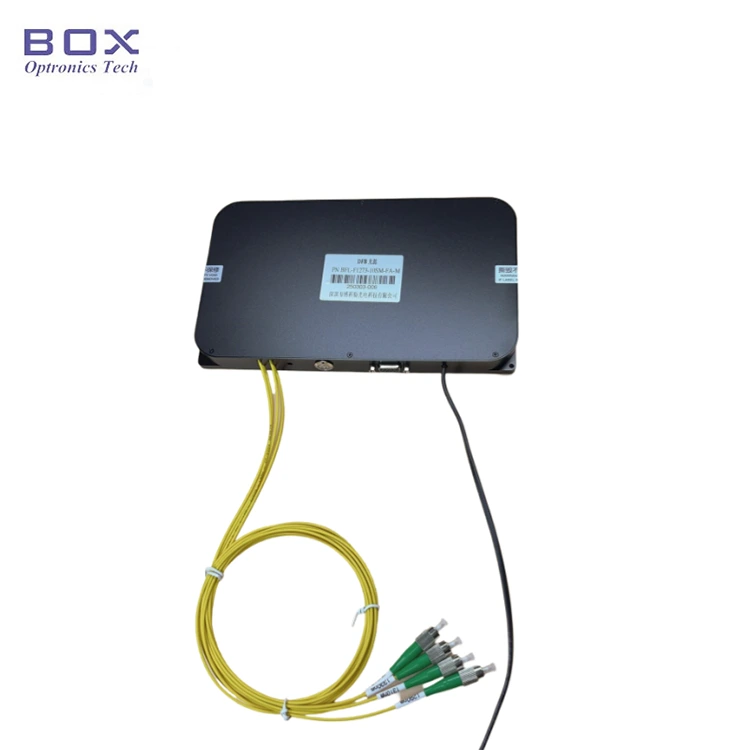

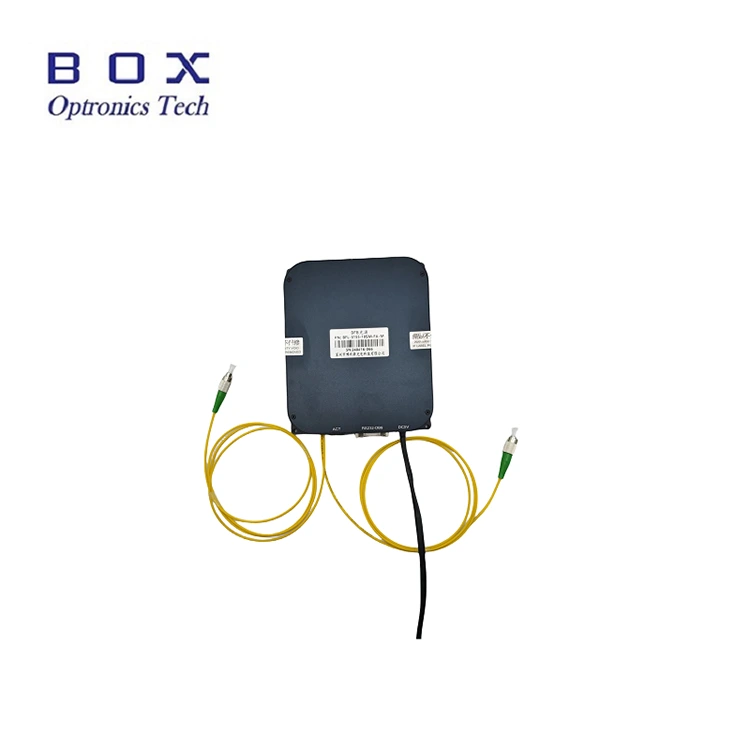

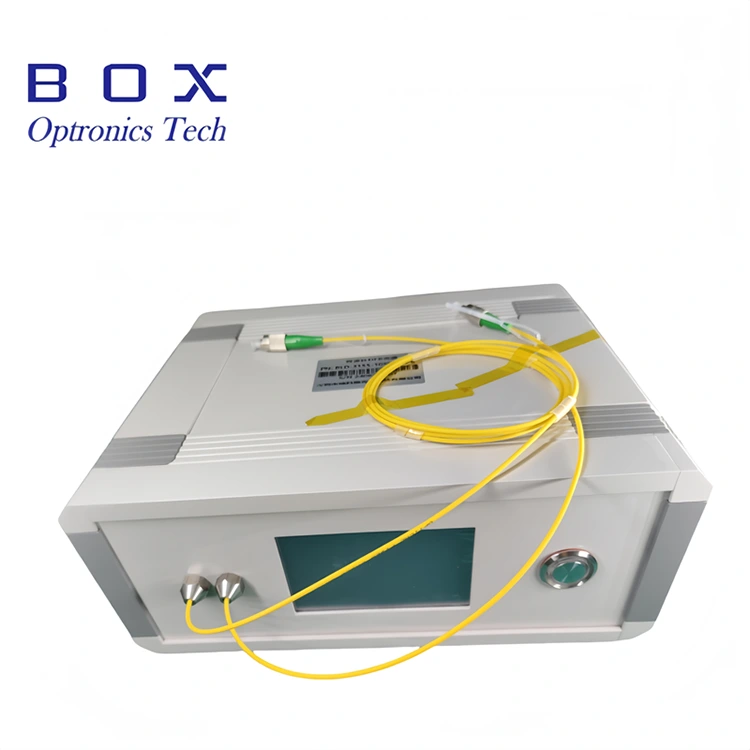

Toto je viackanálový laserový zdroj DFB s voľne konfigurovateľnými vlnovými dĺžkami a prevádzkou s nepretržitou vlnou (CW). Dostupné možnosti vlnovej dĺžky zahŕňajú CWDM (1270~1650 nm), DWDM ITU kanály 18~64, LAN-WDM vlnové dĺžky, ako aj špecifické vlnové dĺžky, ako napríklad 1030 nm a 1064 nm. Produkt je dostupný v dvoch konfiguráciách: samostatná stolová jednotka alebo integrovateľná modulárna možnosť; vybavené komunikačnými rozhraniami a monitorovacím softvérom. Používatelia si môžu vybrať medzi pevným výstupným výkonom alebo konfiguráciou s nastaviteľným výkonom. Tento viackanálový laserový zdroj DFB podporuje prevádzku ako jednokanálový svetelný zdroj alebo simultánny výstup cez viacero kanálov.
|
Parameter |
Jednotka |
Duálne kanály |
Štyri kanály |
Poznámka |
|
Pracovná vlnová dĺžka |
nm |
1310/1550 |
1270/1290/1310/1330 |
prispôsobiteľné |
|
Voliteľná vlnová dĺžka |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
typ DFB |
|
|
Výstupný výkon |
mW |
10/20/Iné |
prispôsobiteľné |
|
|
Bočný režim Pomer potlačenia |
dB |
>30 |
|
|
|
Pracovný režim |
- |
CW |
|
|
|
Rozsah nastavenia výkonu |
- |
10~100% |
|
|
|
Krátkodobá stabilita (15 minút) |
dB |
≤±0,02 Ekvivalent ≤±0,5% |
|
|
|
Dlhodobá stabilita (8 hodín) |
dB |
≤±0,05 Ekvivalent ≤±1,2 % |
|
|
|
Konektor |
- |
FC/APC |
prispôsobiteľné |
|
|
Typ vlákna |
- |
Hi1060/SMF-28/PM1550 |
prispôsobiteľné |
|
|
Balíček |
mm |
195 (Š) × 220 (H) × 120 (V) |
Pracovná doska |
|
|
150 (Š) × 125 (H) × 20 (V) |
modul |
|||
|
Napájanie |
V |
AC 110~240V, <20W |
Pracovná doska |
|
|
DC 5V/4A, <15W |
modul |
|||
|
Spotreba energie |
W |
≤60 |
|
|
|
Rozsah prevádzkových teplôt |
℃ |
-5 ~+55 |
|
|
|
Rozsah skladovacích teplôt |
℃ |
-40 ~+85 |
|
|
● Prispôsobiteľné vlnové dĺžky a výstupné výkony;
● K dispozícii je 2~16 kanálov;
● Pevný alebo nastaviteľný výstupný výkon;
● Vysoká stabilita výstupu, malá veľkosť a rýchle spustenie.
● WDM, AWG, rozdielová strata zariadenia PLC, detekcia straty návratnosti;
● Očné OCT;
● Kalibrácia vláknových zariadení a systémy testovania pasívnych komponentov.
● Dostupné vlnové dĺžky (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

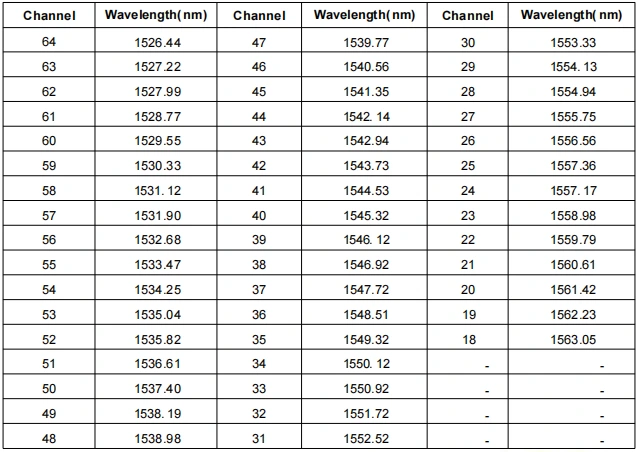

● Vlnové dĺžky kanála ITU 18~64 (mm):

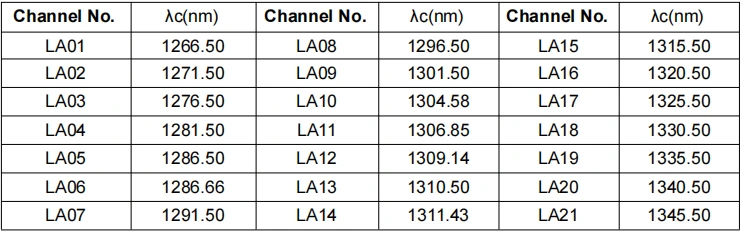

● Vlnové dĺžky LAN-WDM (mm):
Krok 1. Vybalenie: Pred montážou skontrolujte, či je kompletné príslušenstvo.
Krok 2. Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte len originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)
Krok 3. Pripojenie výstupného vlákna: Otvorte kryt proti prachu na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno s testovaným zariadením alebo meračom výkonu.
Setp4. Pripojenie k hostiteľskému počítaču: Pomocou dátového kábla USB-RS485 DB9 pripojte viackanálový laserový zdroj DFB k počítaču; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.

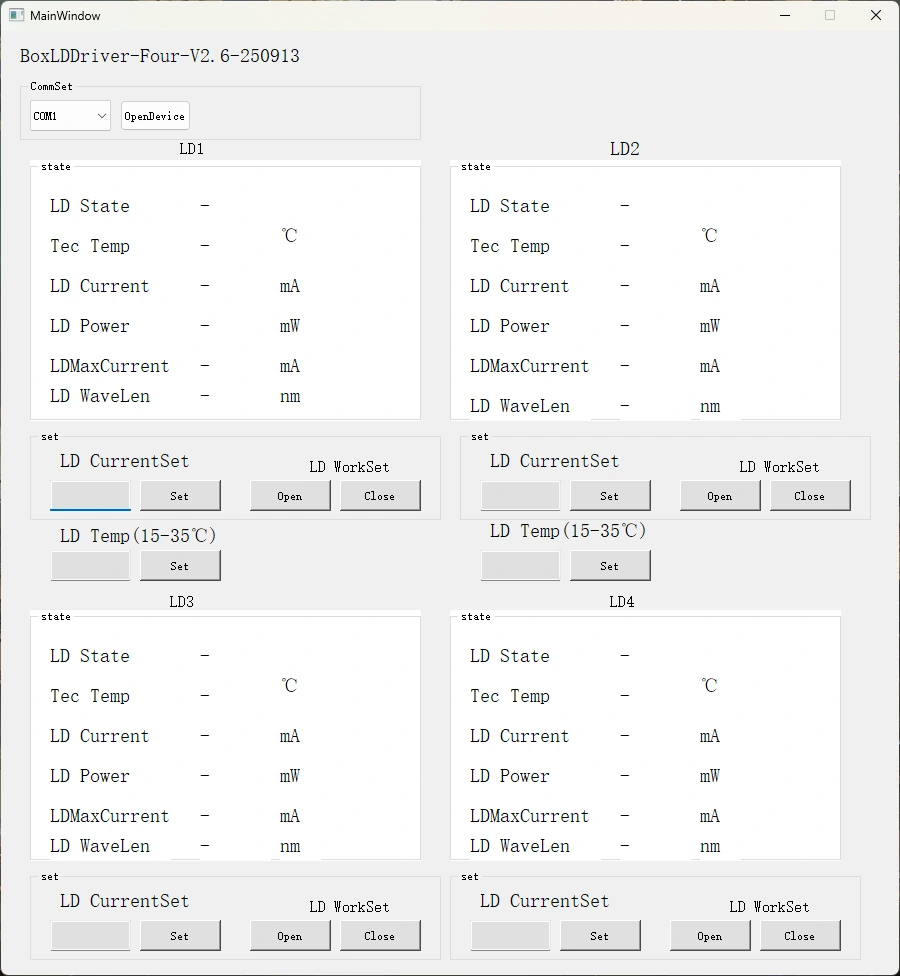

Krok 5. Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu a LD teploty viackanálového laserového zdroja DFB. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Neaplikujte ihneď plný prúd.)
