Laserový modul laditeľný v pásme C

Prehľad produktu – laserový modul laditeľný v pásme C

Laserový modul laditeľný v pásme C (séria ATLS4 / HTLS4) od Box Optronics je kompaktný integrovaný laditeľný laserový modul pokrývajúci celý rozsah vlnových dĺžok v pásme C a výstup s optickými vláknami.

Model ATLS4 je optimalizovaný na presné ladenie vlnovej dĺžky, pričom poskytuje typickú veľkosť kroku vlnovej dĺžky 22:00, čas prepínania vlnovej dĺžky ≤ 100 µs a výkon úzkej šírky linky pod 5 MHz. Je ideálny pre aplikácie vyžadujúce vysokú spektrálnu presnosť, vrátane FBG interogácie, charakterizácie úzkopásmových optických filtrov, testovania komponentov DWDM a presných fotonických meraní.

Model HTLS4 je navrhnutý pre aplikácie rýchleho skenovania vlnových dĺžok s rýchlou odozvou ladenia vlnovej dĺžky až do 1 µs, schopnosťou vysokorýchlostného skenovania presahujúcou 1 000 nm/s a šírkou čiary približne 1 MHz. Je optimalizovaný pre dynamické snímanie FBG, vysokovýkonné testovanie optických komponentov a aplikácie rýchleho spektrálneho získavania.

Oba modely zdieľajú rovnaký mechanický balík, elektrické rozhranie a konfiguráciu výstupu z vlákien, čo umožňuje dizajnérom systému vybrať vhodný stupeň výkonu na základe požiadaviek aplikácie bez zmeny konštrukcie mechanickej alebo elektrickej integrácie.

Kľúčové vlastnosti - laserový modul laditeľný v pásme C

• Široký rozsah ladenia vlnovej dĺžky v pásme C: 1 525 – 1 568 nm (ATLS4) / 1 525 – 1 569 nm (HTLS4)

• Presnosť vysokej vlnovej dĺžky: absolútna ±10 pm, stabilita ±2 pm, opakovateľnosť < 15:00

• Rýchlosť ladenia: ≤ 100 µs (ATLS4) / ≤ 1 µs (HTLS4) na krok

• Vysoká rýchlosť skenovania: >40 nm/s v kroku 22:00 (ATLS4) / >1 000 nm/s v kroku 20:00 (HTLS4)

• Jemný krok vlnovej dĺžky: 22:00 typicky (ATLS4) / 20:00 typicky (HTLS4)

• Vysoký výstupný výkon: >10dBm (10mW) v celom rozsahu ladenia

• Vynikajúca stabilita napájania: ±0,05 dBm

• Dobrá rovinnosť výkonu: ≤±0,3dB

• Pomer vysokého potlačenia bočného režimu: >35 dB (ATLS4) / >40 dB (HTLS4)

• Nízka relatívna intenzita hluku: <-135 dB/Hz

• Úzka šírka čiary: <5 MHz (ATLS4) / ~1 MHz typická (HTLS4), statická

• Štandardný výstup z vláknového konektora FC/APC

• Formát kompaktného modulu: 134 x 104 x 21 mm

• 5V DC napájanie, <5W typická spotreba energie

• Široký rozsah prevádzkových teplôt: -20 °C až +65 °C

Typické aplikácie – laserový modul laditeľný v pásme C

• Demodulačné a interogačné systémy s vláknovou Braggovou mriežkou (FBG).

• Testovanie a charakterizácia optických pasívnych zariadení (strata pri vložení, strata pri spätnom toku, odozva filtra)

• Testovanie komponentov DWDM a multiplexora s delením vlnovej dĺžky

• Snímacie systémy z optických vlákien na meranie teploty, napätia a vibrácií

• Monitorovanie stavu konštrukcie mostov, tunelov, potrubí a lopatiek veterných turbín

• Laditeľné laserové zdroje na meranie a analýzu optického spektra

• Výskum a vývoj v laboratóriách fotoniky a optickej komunikácie

• integrácia OEM do optických testovacích a meracích zariadení

Špecifikácie produktu – laserový modul laditeľný v pásme C

Špecifikácie optiky a vlnovej dĺžky

Mechanické a elektrické špecifikácie

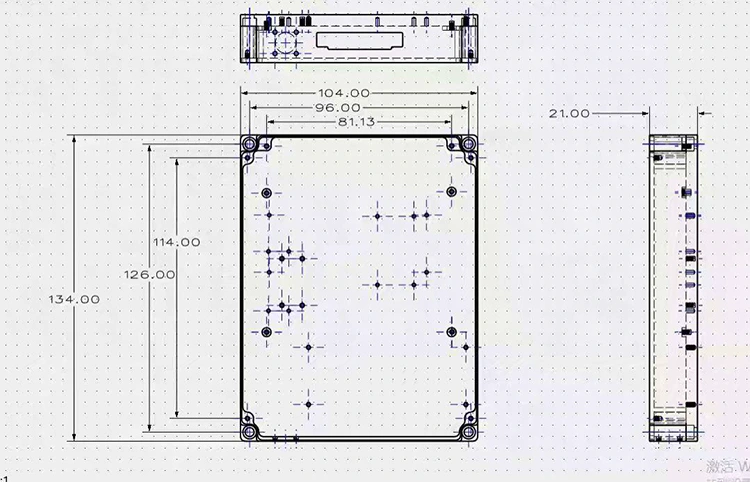

Rozmery balenia - laserový modul laditeľný v pásme C

Rozmery modulu: 134 mm (D) × 104 mm (Š) × 21 mm (V)

Informácie o objednávaní – laserový modul laditeľný v pásme C

Modelová nomenklatúra

Pásmo XTLS4-C

Príklady: ATLS4-C-Band, HTLS4-C-Band

Často kladené otázky (FAQ) – laserový modul laditeľný v pásme C

Otázka: Aký je rozdiel medzi modelmi ATLS4 a HTLS4?

Odpoveď: ATLS4 a HTLS4 zdieľajú rovnaký mechanický balík, elektrické rozhranie a optický výstup, ale líšia sa rýchlosťou ladenia, veľkosťou kroku a výkonom šírky linky.

Štandardná verzia ATLS4 poskytuje veľkosť kroku 10 pm vlnovej dĺžky, ≤ 100 µs jednokrokový prepínací čas vlnovej dĺžky, rýchlosť skenovania > 40 nm/s (krok 10 pm) a úzku šírku čiary < 5 MHz, vďaka čomu je ideálny pre spektrálne merania s vysokým rozlíšením a presnú optickú charakterizáciu.

Vysokorýchlostná verzia HTLS4 poskytuje ≤ 1 µs jednokrokovú prepínaciu vlnovú dĺžku a rýchlosť skenovania > 1000 nm/s s rozlíšením krokov vlnovej dĺžky 20 pm, vďaka čomu je ideálna na rýchle skúmanie FBG, dynamické snímanie vlákien a vysokovýkonné testovanie optických komponentov.

Vyberte model na základe požiadaviek vašej aplikácie na rýchlosť skenovania, rozlíšenie vlnovej dĺžky a pomer signálu k šumu.

Otázka: Môže byť tento laditeľný laserový zdroj použitý pre interogačné systémy FBG?

A: Áno. Laditeľné laserové moduly ATLS4 a HTLS4 sú široko vhodné pre interogačné systémy FBG. Ich schopnosť presného ladenia vlnovej dĺžky, vysoké rozlíšenie vlnovej dĺžky a stabilný optický výstup umožňujú presné sledovanie posunov vlnových dĺžok FBG spôsobených zmenami teploty, napätia a vibrácií. ATLS4 je optimalizovaný pre spektrálnu analýzu s vysokým rozlíšením, zatiaľ čo HTLS4 poskytuje schopnosť vysokorýchlostného skenovania pre dynamické snímanie FBG a vysokovýkonné merania.

Otázka: Aký je výstupný výkon a plochosť výkonu?

Odpoveď: Oba modely poskytujú výstupný výkon >10dBm v celom rozsahu ladenia, so stabilitou výkonu ±0,05dBm a plochosťou výkonu ≤±0,3dB. Integrovaná slučka regulácie výkonu udržuje konzistentný výstupný výkon pri ladení vlnovej dĺžky, čím sa obmedzujú chyby merania spôsobené kolísaním výkonu.

Otázka: Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: MOQ je 1 jednotka. Podporujeme flexibilné množstvo objednávok, od jednotlivých jednotiek pre výskum a vývoj a prototypovanie až po sériovú výrobu pre integráciu OEM. Pre konkrétnu cenu v požadovanom množstve kontaktujte náš predajný tím.

Datasheet-Laditeľný laserový modul v pásme C

ATLS4-C-Band laditeľný laserový modul

Laserový modul laditeľný v pásme HTLS4-C

Lead Time-C-Band laditeľný laserový modul

• Štandardná výroba: 1 až 2 týždne

• Množstvo objednávok: Kontaktujte nás pre plán výroby

• Vlastné objednávky: 3 – 4 týždne

• Medzinárodná doprava: ~5 pracovných dní (DHL/UPS/FedEx Express)

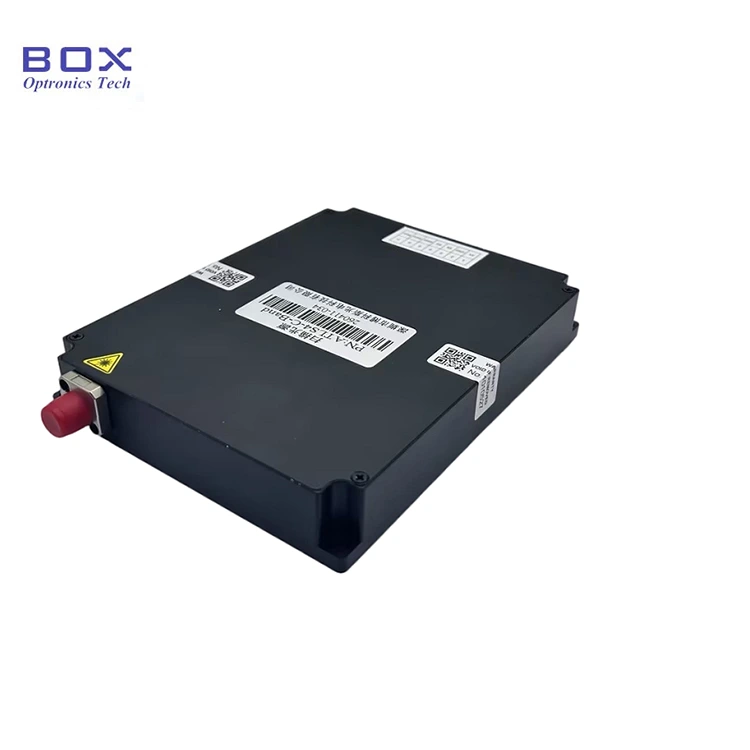

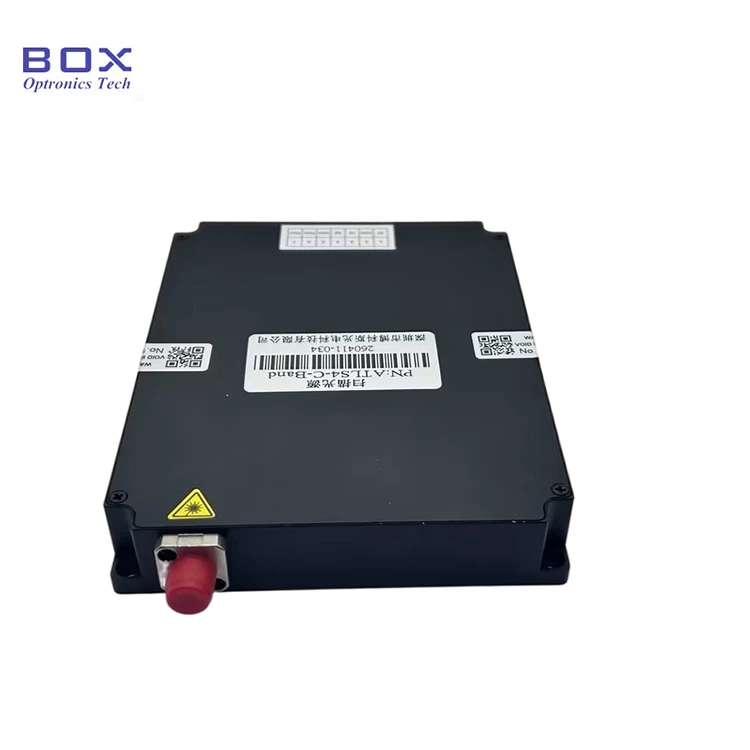

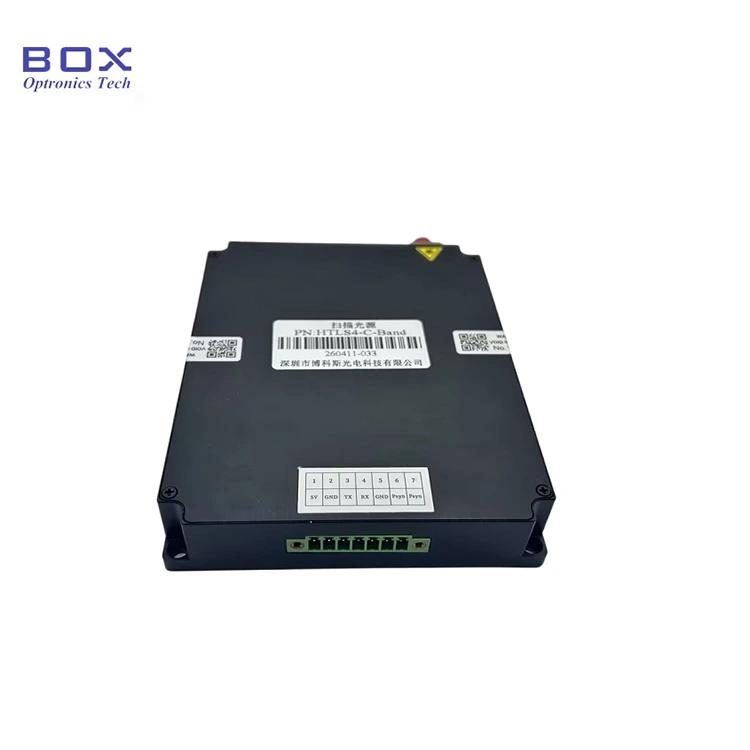

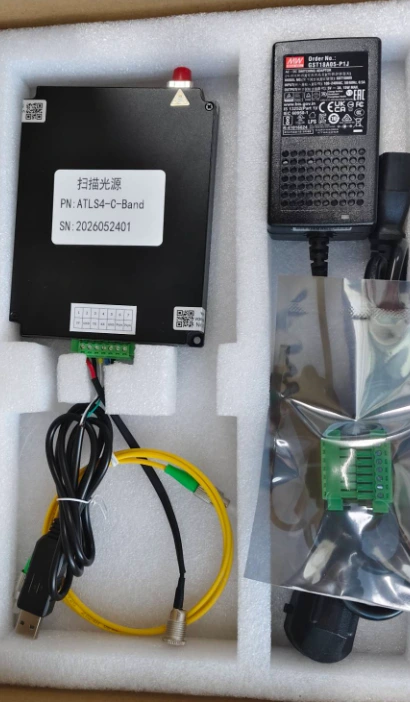

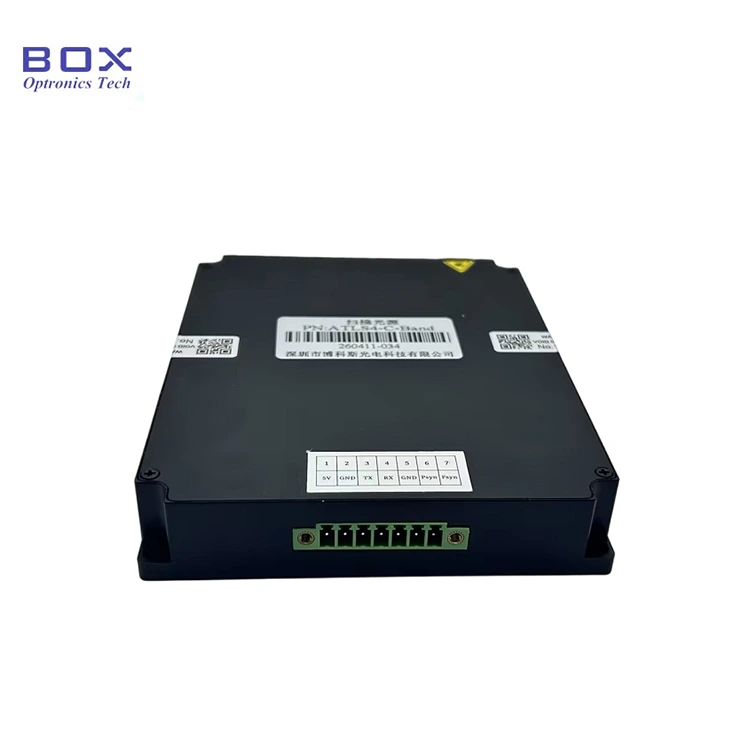

Fotografia skutočného produktu - C-Band Tunable Laser Module
