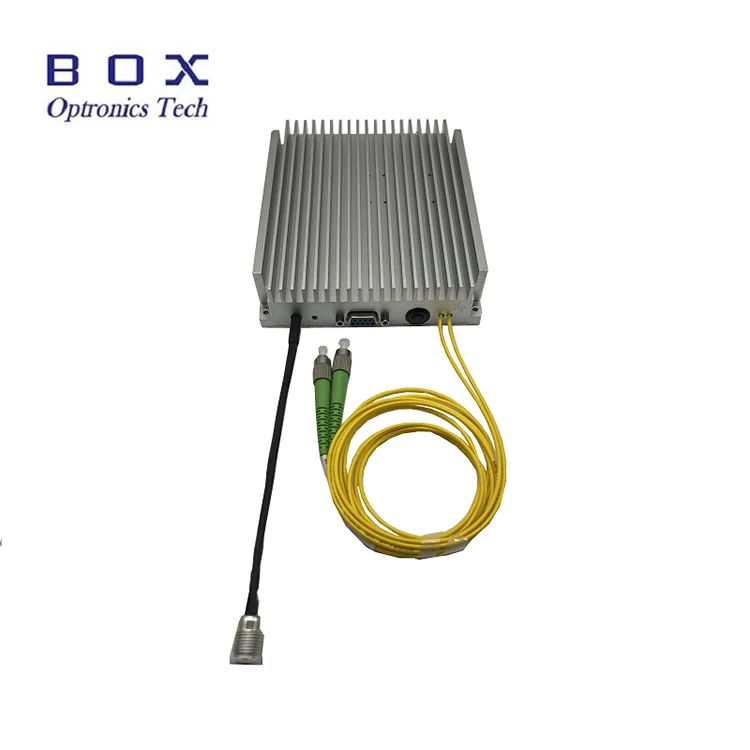

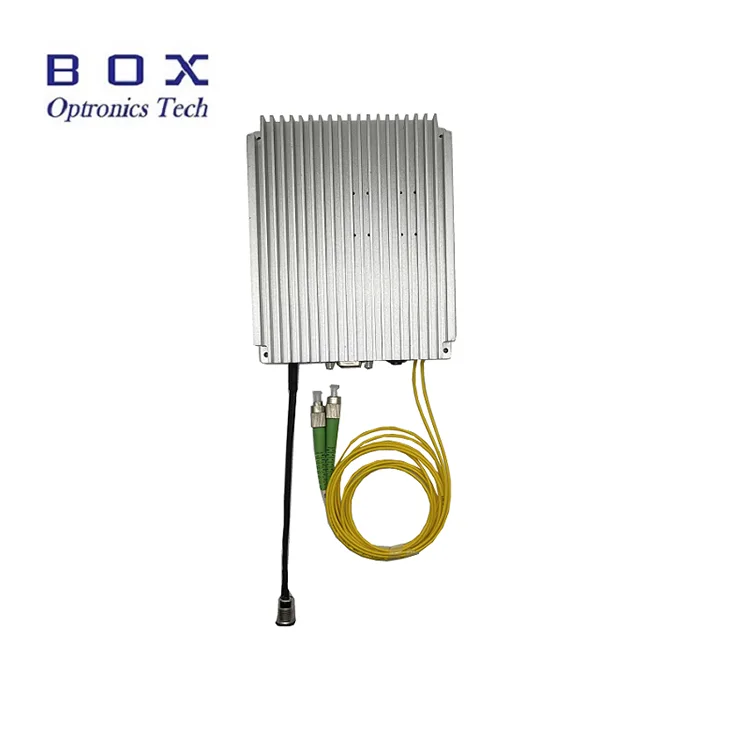

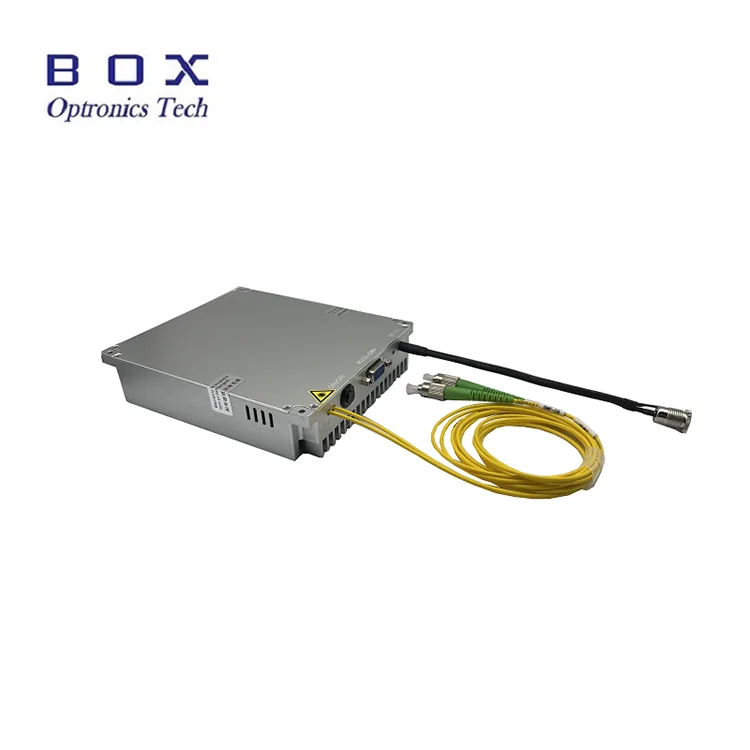

Predstavenie produktu - Zosilňovač vlákien dopovaný ytterbiom

Zosilňovač vlákna dopovaného ytterbiom (YDFA) využíva laser s polovodičovým čerpadlom na vybudenie vlákna s prímesou ytterbia, čím poskytuje efektívne optické zosilnenie v rozsahu vlnových dĺžok 1030–1080 nm. Zosilňovač ponúka voliteľný a plynule nastaviteľný saturovaný výstupný výkon pri 17/20/23/25/26/27/30/33/37/40 dBm s vysokým ziskom, nízkym šumom a stabilným výstupným výkonom.

YDFA je k dispozícii v konfiguráciách stolných aj kompaktných modulov a podporuje ovládanie na prednom paneli, sériovú komunikáciu a prevádzku PC softvéru, vďaka čomu je vhodný pre aplikácie, ako je 1064nm laserové zosilnenie vo vedeckom výskume, priemyselné laserové systémy, vláknové laserové aplikácie a presné optické meracie systémy.

Špecifikácie produktu - Zosilňovač vlákien dopovaný ytterbiom

Vlastnosti produktu - Zosilňovač vlákien dopovaný ytterbiom

● Široký rozsah vlnových dĺžok;

● vysoký výstupný výkon až 40 dBm;

● Nízka hlučnosť;

● Hi1060 alebo PM980 voliteľné.

Aplikácie produktu - Zosilňovač vlákien dopovaný ytterbiom

● Nelineárna optika; l

● Mikrovlnná fotonika;

● Koherentné systémy LiDAR.

Podrobnosti o produkte - Zosilňovač vlákien dopovaný ytterbiom

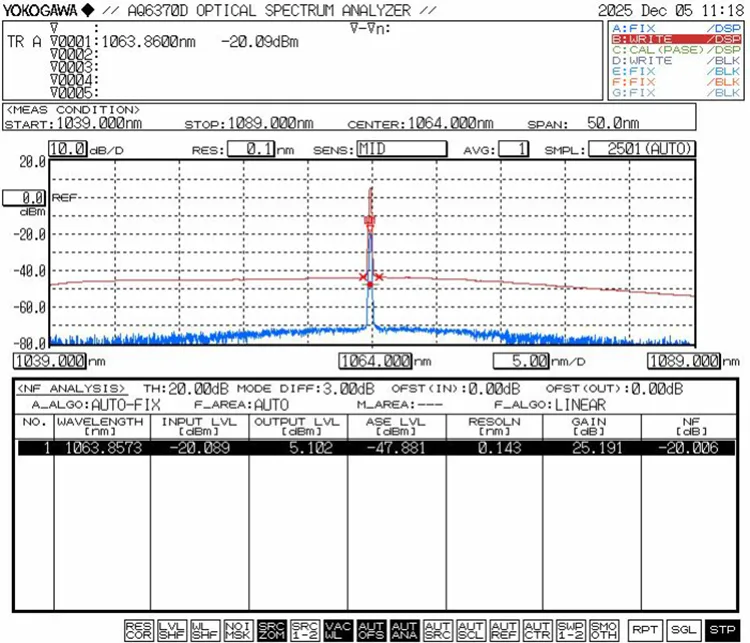

● Optické spektrum zosilneného 1064nm signálu 0dBm vstupný výkon, 3A

● Nestabilita napájania@výstupný výkon 27dBm, vstup 0dBm 1064nm, režim APC

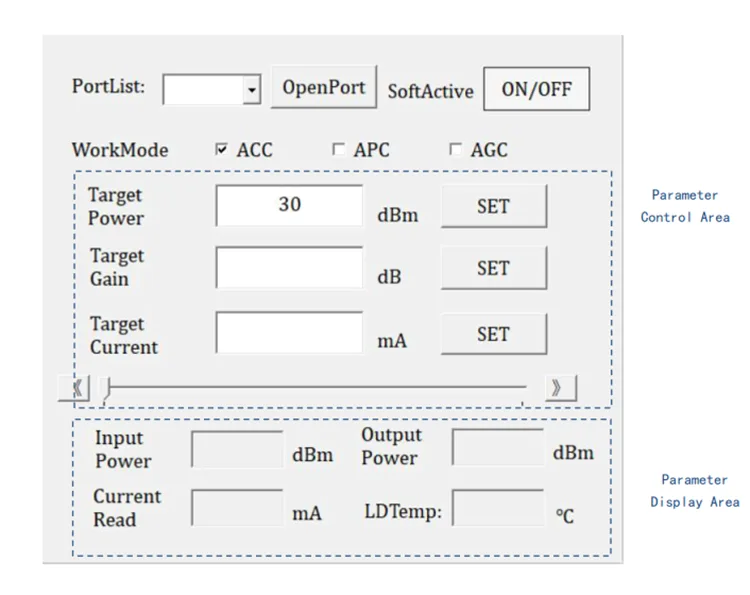

● Rozhranie ovládacieho softvéru počítača

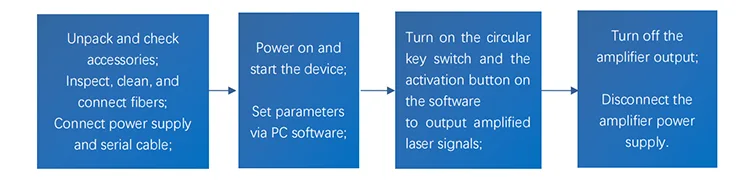

Operačné kroky - Zosilňovač vlákien dopovaný ytterbiom

Krok 1. Vybalenie a montáž: Pred montážou skontrolujte, či je všetko príslušenstvo kompletné, vrátane napájacieho kábla alebo napájacieho adaptéra, prepojok vlákien, návodu na obsluhu, správy o teste atď.

Pripojte napájací zdroj: Stolné zosilňovače možno priamo pripojiť k napájaniu striedavým prúdom; modulárne zosilňovače by mali byť pripojené k jednosmernému spínanému napájaciemu zdroju alebo regulovanému napájaciemu zdroju, ktorý spĺňa ich požiadavky na napájanie.

Na kontrolu a čistenie koncového čela optického konektora použite špeciálne vybavenie a nástroje (inšpektor konca vlákna, súprava na čistenie konektora vlákna). Až keď je úplne čistý, použite prepojky na vlákno na pripojenie zdroja signálneho svetla k vstupnému portu zosilňovača.

Krok 2. Zapnite napájanie zosilňovača, v softvéri PC vyberte pracovný režim a nastavte parametre ako výstupný výkon alebo prúd čerpadla.

Poznámka: Zakaždým, keď sa modul zosilňovača zapne, pracovný režim (APC/ACC) a pracovný prúd alebo výstupný výkon zosilňovača sú nastaveniami parametrov od posledného použitia. Ak je potrebné nastavenie, je možné ho upraviť pomocou PC softvéru. Zosilňovač je štandardne z výroby nastavený na minimálny pracovný prúd a minimálny výstupný výkon.

Krok 3. Stlačte prepínač aktivačného kľúča (ACT) na module a kliknite na mäkký aktivačný prepínač (SOFTACTIVE) v softvéri počítača. V tomto čase sa začne laserový signál zosilňovať a vystupovať. Počas experimentu je možné podľa potreby včas upraviť pracovný režim a výstupný výkon.

Poznámka: Keď je zosilňovač v stave vyžarovania svetla (aktivačný spínač je zapnutý), je prísne zakázané pripájať, odpájať alebo pripájať prepojovacie konektory optických vlákien; v opačnom prípade je pravdepodobné, že sa poškodí koncová strana konektora prepojky vlákien a samotný zosilňovač, čo vedie k poruchám.

Setp4. Po použití vypnite prepínač aktivačného kľúča (ACT), aby ste prerušili výstup zosilňovača, vypnite napájanie a odpojte optické pripojenie.

Informácie o objednávaní - Zosilňovač vlákien dopovaný ytterbiom

napr.: YDFA-27-PM-M

(Informácie o objednávke: Zosilňovač vlákien dopovaný ytterbiom, výstupný výkon 27 dBm, s vláknom PM980, balík modulov).

Technický list a skúšobný list – zosilňovač vlákien dopovaný ytterbiom

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby - zosilňovač vlákien dopovaný ytterbiom

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Zosilňovač vlákien dopovaný ytterbiom

Výroba: 10-15 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika: 3-5 pracovných dní.

Prevádzkové poznámky a údržba - Zosilňovač vlákien dopovaný ytterbiom

● Zosilňovač by mal pracovať v rámci nominálnej vlnovej dĺžky optického signálu a rozsahu výkonu. Nevkladajte optické signály mimo určeného rozsahu. Konkrétne parametre nájdete v správe o teste produktu.

● Pred spustením sa uistite, že sú vypínač a kľúčový vypínač vypnuté, potom pripojte napájanie. Pri vypínaní najskôr vypnite kľúčový vypínač a po zhasnutí indikátora výstupu odpojte napájanie. Keď zosilňovač pracuje, priamo neodpájajte napájanie.

● Neodporúča sa časté zasúvanie/odpájanie vstupných a výstupných konektorov vlákien, pretože to môže spôsobiť kontamináciu prachom, zvýšenú stratu pri vložení alebo spálenie koncového čela konektora vlákien.

● FC/APC konektor na hlavnom výstupnom porte slúži len na testovanie napájania; je prísne zakázané pripájať ho k iným optickým konektorom. Ak je potrebné pripojiť výstupné vlákno k iným vláknam, odporúča sa tavné spájanie pomocou zváračky vlákien.

● Chráňte zariadenie pred vlhkosťou, prachom a koróziou; uschovajte ho na suchom mieste.

Zabezpečenie kvality a popredajný servis – zosilňovač vlákien dopovaný ytterbiom

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
